处理中...

首页  >  产品百科  >  853-99-010-10-001000

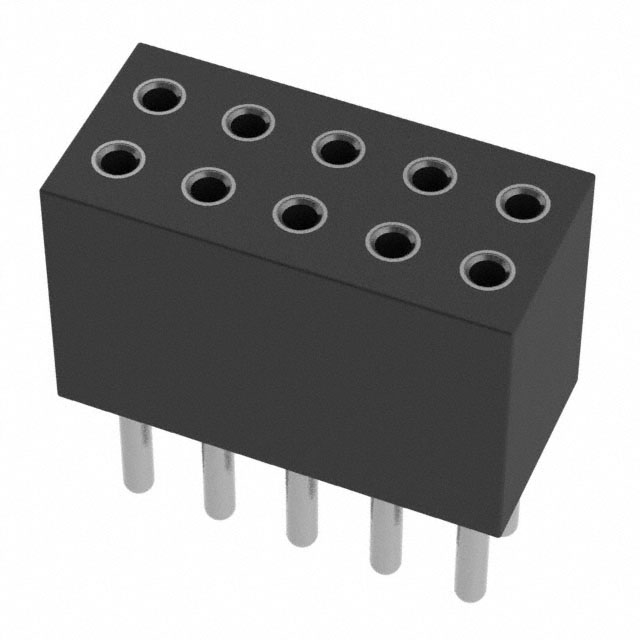

853-99-010-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 10pin 3A 2.54μm 锡铅 黑色 通孔安装
供应商型号: Q-853-99-010-10-001000
供应商: 期货订购
标准整包数: 77
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-99-010-10-001000

853-99-010-10-001000概述

    Mill-Max Series 850, 851, 852, 853 连接器技术手册

    产品简介


    Mill-Max 制造公司的Series 850, 851, 852, 853 系列连接器是一款用于电子设备的高可靠性互连解决方案。这些连接器提供单行和双行配置,适用于板间堆叠,最小间距为0.248英寸(0.50mm)。该系列的连接器具有高密度和可靠的接触性能,广泛应用于航空航天、汽车、工业控制及医疗设备等领域。

    技术参数


    - Pin Spacing: 0.050 英寸
    - Pin Diameter: 0.016 英寸(MM#4006-0)
    - 插头材质: 高温热塑绝缘体,适合所有焊接操作
    - 接触类型: Hi-Rel, 三指铍铜(BeCu)#11,额定电流为3安培,接受直径范围0.015至0.020英寸
    - 订购代码: 见下图及表格,可指定插针电镀码(Plating Code)

    产品特点和优势


    - 高密度布局: 采用0.050英寸的间距设计,支持板间堆叠,实现了紧凑而可靠的设计。
    - 高可靠性: 使用高性能的Hi-Rel三指铍铜接触器,确保长时间的稳定运行。
    - 耐高温: 绝缘体由高温热塑材料制成,能够在各种焊接工艺中保持结构完整。
    - 多种配置: 提供单行和双行配置选项,满足不同应用场景的需求。

    应用案例和使用建议


    - 应用案例: 适用于航空航天中的高度依赖可靠性的连接需求,也适用于汽车电子控制单元的高密度布线需求。
    - 使用建议: 在实际使用中应注意正确选择合适的电镀码(如10µ"金),以确保长期可靠性和抗腐蚀性能。建议定期检查连接器的状态,确保没有物理损伤或氧化现象。

    兼容性和支持


    - 兼容性: 系列850, 851, 852, 853 连接器设计符合行业标准,易于与其他标准组件集成。
    - 支持和维护: Mill-Max公司提供详尽的技术支持文档和技术咨询,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题: 插针接触不良。
    - 解决方案: 检查插针和插座是否有明显的损伤或污渍,并重新清洁或更换部件。

    2. 问题: 长时间使用后接触电阻增加。
    - 解决方案: 定期对连接器进行维护和清洁,可以考虑选用更高的质量电镀码以提升耐用性。

    总结和推荐


    综上所述,Mill-Max的Series 850, 851, 852, 853 连接器凭借其高密度、高可靠性以及多种配置选项,非常适合于需要紧凑、可靠互连的电子设备应用场合。推荐客户根据具体需求选择合适的型号,并在使用过程中注意维护,以确保长期稳定运行。

853-99-010-10-001000参数

参数
间距-配接 1.27mm
防护等级 -
针脚数 10pin
排数 2
额定电流 3A
颜色 黑色
触头镀层 - 配接 锡铅
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
零件状态 在售
包装方式 管装

853-99-010-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-99-010-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-99-010-10-001000 853-99-010-10-001000数据手册

853-99-010-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.2477 ¥ 18.6563
库存: 7700
起订量: 1001 增量: 77
交货地:
最小起订量为:1000
合计: ¥ 18656.3
直接购买
加入购物车
