851-41-024-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 24pin 3A 250nm 金 黑色 通孔安装 30.86mm(长度)*2.2mm(高度)
供应商型号: Q-851-41-024-10-011000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-41-024-10-011000

851-41-024-10-011000概述


    产品简介

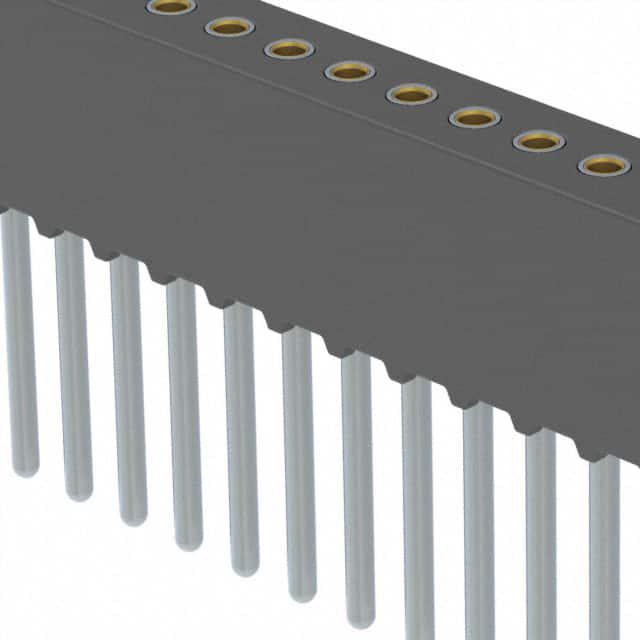

    Mill-Max公司生产的Interconnect Socket(连接器插座)是一款专门设计用于电气连接的电子元器件。它具有直插式插座结构,采用.050英寸网格设计,并支持单排引脚。这种连接器插座特别适用于需要通过穿孔焊接(通孔技术)进行固定的应用场合。它能够接受直径在.015至.022英寸之间的引线。此款连接器插座采用了高耐热材料和高强度合金,确保在多种恶劣环境下仍能保持稳定的电气性能。

    技术参数


    - 型号编号:851-41-024-10-011000
    - 引脚数:24
    - 材料规格:
    - 外壳电镀:200微英寸镀锡(哑光)+ 100微英寸镍
    - 内部接触电镀:10微英寸金+ 50微英寸镍
    - 电流额定值:3安培
    - 耐热材料:Nylon 46(Stanyl TE250F6 或 TE250F9)
    - 熔点:980°C/865°C(液相/固相)
    - 工作温度范围:-55°C 到 +125°C
    - 电气特性:最大电阻为10毫欧姆
    - 兼容性:符合RoHS标准

    产品特点和优势


    这款Interconnect Socket拥有极高的电气性能和机械强度,能够在各种严苛的工作环境中表现优异。采用BeCu合金制成的内接触件,不仅具备良好的导电性和抗腐蚀性,而且经过热处理后硬度达到36-43 HRC,机械寿命可达到100个循环以上。此外,它还采用了耐高温材料,如Nylon 46,使其能在高达290°C的温度下稳定工作,适合在需要高性能连接器的应用场合。

    应用案例和使用建议


    该连接器插座常被应用于各种电子设备中,例如工业控制设备、航空航天仪器、医疗电子装置等,由于其出色的电气特性和机械性能,它在这些领域的可靠性极高。对于那些需要承受高温环境或者频繁插拔操作的应用场景,该产品都是理想的选择。然而,在高温环境下使用时需要注意BeCu合金的长期稳定性,具体可咨询Mill-Max的技术支持获取更多建议。

    兼容性和支持


    本产品完全符合RoHS标准,适用于环保要求严格的应用场合。关于与其它电子元器件或设备的兼容性问题,我们建议直接联系Mill-Max的技术支持团队获取更详细的资料。厂商提供了一整套完善的售后服务体系,以确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    - Q: 产品使用时出现过热现象
    - A: 检查电路板布局是否合理,确认是否有足够的散热措施;必要时更换更高热导率的材料。
    - Q: 连接器出现松动
    - A: 确认安装是否到位,检查焊点是否牢固;如果存在问题,可能需要重新焊接或加固。
    - Q: 接触不良
    - A: 检查是否有污物积累,清洁接触面;若有必要,可以尝试使用专用清洗剂清除杂质。

    总结和推荐


    综上所述,Mill-Max的这款Interconnect Socket凭借其卓越的电气性能、机械强度和广泛的温度适应能力,在多种应用领域表现出色。尤其适合于需要高性能连接器的应用场合。虽然在极端高温条件下使用时需注意BeCu合金的长期稳定性,但总体而言,该产品依然值得信赖。因此,强烈推荐该产品作为电子设备中关键部件的选择。

851-41-024-10-011000参数

参数
类型 Push-Pull,Receptacle
针脚数 24pin
触头镀层 - 配接
颜色 黑色
防护等级 -
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
排数 1
额定电流 3A
长*宽*高 30.86mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-41-024-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-41-024-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-41-024-10-011000 851-41-024-10-011000数据手册

851-41-024-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
