311-47-104-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 4pin 3A 金 黑色 通孔安装
供应商型号: Q-311-47-104-41-001000
供应商: 期货订购
标准整包数: 1

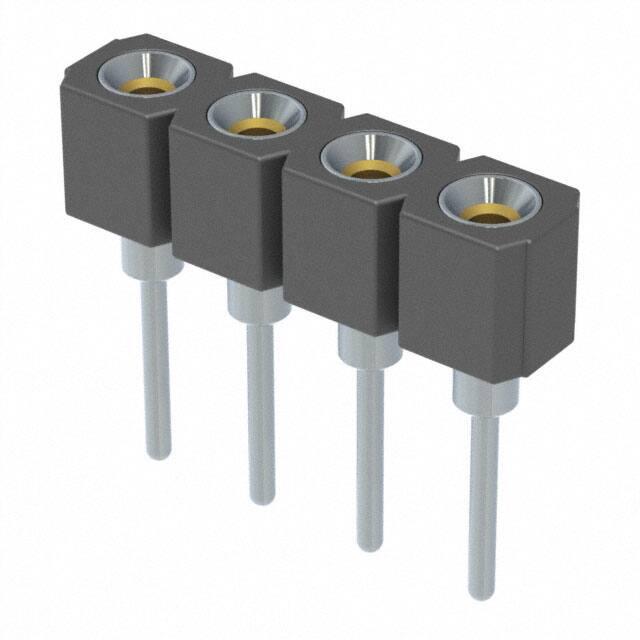

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-47-104-41-001000

311-47-104-41-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的Series 310, 311, 315系列是一款单排引脚座,适用于标准集成电路(IC)引脚和直径为0.015至0.025英寸的引脚。这些引脚座提供多种类型的焊尾,包括标准长度、长焊尾、非常低和超低高度版本,适合不同类型的电路板设计。它们具有高可靠性,并且符合RoHS标准,确保环境友好。

    技术参数


    - 插针尺寸:接受直径0.015至0.025英寸的引脚
    - 焊尾类型:标准长度、长焊尾、非常低和超低高度版本
    - 接触材料:4-指铍铜(BeCu),编号#12和#30
    - 电流承载能力:每个接触点3安培
    - 绝缘材料:高温热塑性材料,适用于所有焊接操作
    - 引脚数量:可选1至64个引脚
    - 镀层选项:金(Au)、锡铅(Sn/Pb)、纯锡(Sn)
    - 外形尺寸:符合0.100英寸间距的网格要求
    - 认证:符合RoHS-2 2011/65/EU标准

    产品特点和优势


    Series 310, 311, 315系列引脚座的主要特点是其高可靠性、灵活的安装方式和广泛的适用性。它们特别适用于需要高电流承载能力和环境适应性的场合。此外,它们提供了多种高度选择,使其能够在多层板和低高度应用中表现出色。

    应用案例和使用建议


    - 应用案例:这类引脚座常用于工业控制设备、通信设备和医疗设备中。例如,在工业控制设备中,它们可以用于连接各种传感器和执行器。
    - 使用建议:在使用过程中,确保引脚座正确安装并进行适当的焊接处理,以确保稳定性和可靠性。对于多层板应用,选择长焊尾型号;对于需要低高度的应用,则选择非常低或超低高度版本。

    兼容性和支持


    Mill-Max提供了多个相关的引脚和插座型号,例如#1001, #0134, #0501 或 #1534,这使得Series 310, 311, 315系列引脚座能够与多种标准引脚配合使用。此外,Mill-Max还提供了详细的安装和使用指南,确保用户能够正确地安装和使用这些引脚座。

    常见问题与解决方案


    - 问题:如何选择合适的镀层?
    - 解决方案:根据具体应用环境选择镀层。对于高温环境或长期稳定性要求高的应用,推荐使用金(Au)镀层;对于成本敏感的应用,则可以选择锡(Sn)镀层。
    - 问题:如何确保引脚座的焊接质量?
    - 解决方案:遵循Mill-Max提供的焊接指南,确保焊接温度和时间合适,避免过热或不完全焊接。同时,使用高质量的焊料和助焊剂。

    总结和推荐


    综上所述,Mill-Max的Series 310, 311, 315系列引脚座具备出色的电流承载能力和环境适应性,适用于多种复杂应用。其广泛的选择范围和高可靠性使其在市场上具有较强的竞争力。我们强烈推荐这一系列产品给需要高可靠性和灵活性的应用场景。
    通过Mill-Max提供的详细技术手册和应用指南,用户能够更好地理解和使用这些引脚座,从而确保系统的稳定性和长期性能。

311-47-104-41-001000参数

参数
间距-配接 2.54mm
针脚数 4pin
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 -
排数 1
类型 Push-Pull,Receptacle
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-47-104-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-47-104-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-47-104-41-001000 311-47-104-41-001000数据手册

311-47-104-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
