853-93-006-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 6pin 3A 760nm 金 通孔安装 4.19mm(长度)*6.5mm(高度)
供应商型号: Q-853-93-006-20-001000
供应商: 期货订购
标准整包数: 1

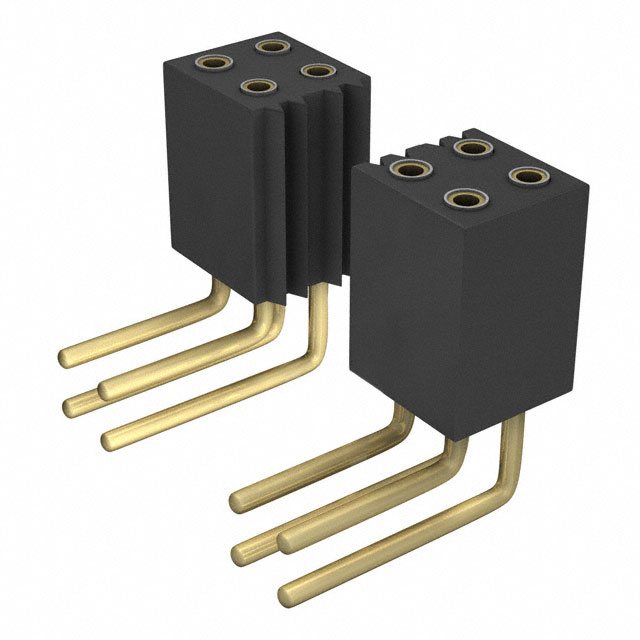

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-93-006-20-001000

853-93-006-20-001000概述

    Mill-Max系列850, 851, 852, 853电子元器件技术手册

    1. 产品简介


    Mill-Max公司的系列850、851、852、853是高密度插接式连接器,适用于单排和双排布局。这些连接器具有0.050英寸的引脚间距,并允许最小0.248英寸的板堆叠高度。它们主要用于提高电子设备的连接可靠性与灵活性,广泛应用于通讯设备、工业自动化控制、医疗器械等领域。

    2. 技术参数


    - 引脚直径:0.016英寸(型号MM #4006-0)
    - 连接器材料:高温热塑绝缘体,适合所有焊接操作
    - 接触类型:MM #0467和MM #4890插座使用Hi-Rel,3-finger BeCu #11接触,额定电流为3安培(接受直径范围为0.015英寸到0.020英寸的引脚)
    - 针座:提供单行和双行配置,单行针座厚度为0.087英寸,双行针座厚度为0.083英寸

    3. 产品特点和优势


    - 紧凑的设计使得能够在有限的空间内实现高密度布线,满足现代化电子设备对小型化的需求。
    - Hi-Rel,3-finger BeCu #11接触提供了可靠的电连接,确保长时间稳定运行。
    - 多种引脚数量和配置选项,适应不同应用需求。
    - 高温热塑绝缘材料保证了连接器在各种工作环境下的稳定性与耐用性。

    4. 应用案例和使用建议


    这些连接器适用于需要紧凑布局且高可靠性的应用,如服务器主板、医疗监控设备、高端通信模块等。对于高振动环境的应用,建议使用螺纹锁紧机构以增加稳定性;而在要求高速信号传输的场景下,选择镀金表面处理可以有效减少信号衰减。

    5. 兼容性和支持


    - 兼容多种标准电子元器件及设备,具体兼容性信息请参考制造商的技术文档。
    - 厂商提供全面的技术支持服务,包括样品测试、设计咨询、售后维修等。

    6. 常见问题与解决方案


    - 问题:安装过程中遇到引脚弯曲。
    解决方案:确保使用合适的工具轻轻插入,避免过大的外力造成引脚变形。
    - 问题:接触电阻过高。
    解决方案:检查引脚和插座是否清洁,如有必要可重新镀金处理以恢复良好导电性。

    7. 总结和推荐


    综上所述,Mill-Max系列850、851、852、853插接式连接器凭借其优异的电气性能和机械强度,在许多严苛的应用环境中表现出色。强烈推荐给追求高效能、高可靠性的电子产品开发者和制造商。

853-93-006-20-001000参数

参数
额定电流 3A
间距-配接 1.27mm
触头镀层 - 配接
颜色 -
排数 2
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
防护等级 -
针脚数 6pin
长*宽*高 4.19mm(长度)*6.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-93-006-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-93-006-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-93-006-20-001000 853-93-006-20-001000数据手册

853-93-006-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
