853-41-014-10-021000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 14pin 250nm 金 黑色 通孔安装
供应商型号: Q-853-41-014-10-021000
供应商: 期货订购
标准整包数: 1

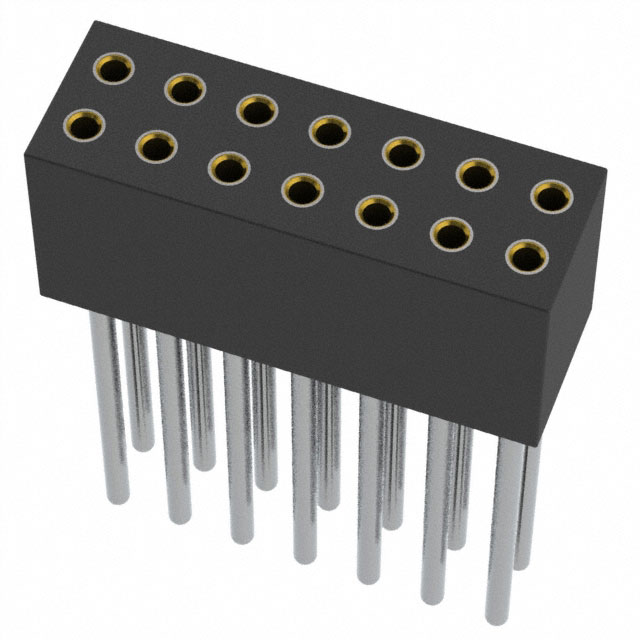

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-41-014-10-021000

853-41-014-10-021000概述

    # Mill-Max Interconnects:Series 850, 851, 852, 853

    产品简介


    Mill-Max制造公司生产的Series 850、851、852和853系列互连系统,适用于单行和双行插头及插座,间距为0.050英寸(约1.27毫米)。该系列产品通过允许板子堆叠来提高空间利用率,最小堆叠高度为0.248英寸(约6.3毫米)。此外,这些互连系统具有高可靠性,支持广泛的焊接操作,适用于多种电子设备和应用领域。

    技术参数


    技术规格
    - 针间距:0.050英寸(1.27毫米)
    - 最小堆叠高度:0.248英寸(6.3毫米)
    性能参数
    - 单行针头直径:0.016英寸(0.406毫米)
    - 双行插头接触件:使用Hi-Rel 3-finger BeCu #11接触件,可承载电流3安培
    电气特性
    - 单行接触件:接受0.015至0.020英寸(0.381至0.508毫米)直径的插针
    - 双行接触件:接收0.018英寸(0.457毫米)直径的插针
    工作环境
    - 绝缘体材料:耐高温热塑塑料,适用于各种焊接操作
    - RoHS合规:符合RoHS 2标准(2011/65/EU)

    产品特点和优势


    Series 850、851、852和853系列互连系统具备以下优势:
    - 紧凑设计:最小堆叠高度仅为0.248英寸,有效节省空间。
    - 高可靠性:采用高可靠性3-finger BeCu接触件,确保长时间稳定运行。
    - 兼容性强:适用于各种焊接操作,适用于多种焊接工艺。
    - 广泛的适用性:单行和双行结构,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化设备中的信号传输。
    - 医疗设备:用于医疗监测仪器中的传感器连接。
    - 通信设备:用于网络设备中的高速数据传输。
    使用建议
    - 焊接注意事项:确保正确的焊接温度和时间,避免损坏绝缘体材料。
    - 正确选择接触件:根据应用需求选择合适的单行或双行接触件。

    兼容性和支持


    - 兼容性:Series 850、851、852和853系列互连系统能够与其他标准电子元件和设备兼容,易于集成到现有系统中。
    - 厂商支持:Mill-Max提供详细的技术文档和客户支持,确保用户能够充分利用这些互连系统的功能。

    常见问题与解决方案


    问题1:焊接过程中插针变形
    解决方案
    - 确保正确的焊接温度和时间,避免过热导致变形。遵循制造商推荐的焊接规范。
    问题2:接触不良
    解决方案
    - 检查接触件是否清洁,确保无氧化物或其他污染物。必要时进行重新焊接。
    问题3:机械磨损
    解决方案
    - 定期检查并更换磨损严重的接触件,以保持良好的电连接性能。

    总结和推荐


    Mill-Max的Series 850、851、852和853系列互连系统提供了高可靠性、紧凑设计和广泛的适用性,特别适合需要高效信号传输和紧凑布局的应用场合。综合考虑其技术参数和市场表现,强烈推荐这些互连系统用于各类电子设备的设计和生产。

853-41-014-10-021000参数

参数
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
间距-配接 1.27mm
额定电流 -
防护等级 -
排数 2
针脚数 14pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-41-014-10-021000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-41-014-10-021000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-41-014-10-021000 853-41-014-10-021000数据手册

853-41-014-10-021000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.0809 ¥ 25.5711
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 25571.1
