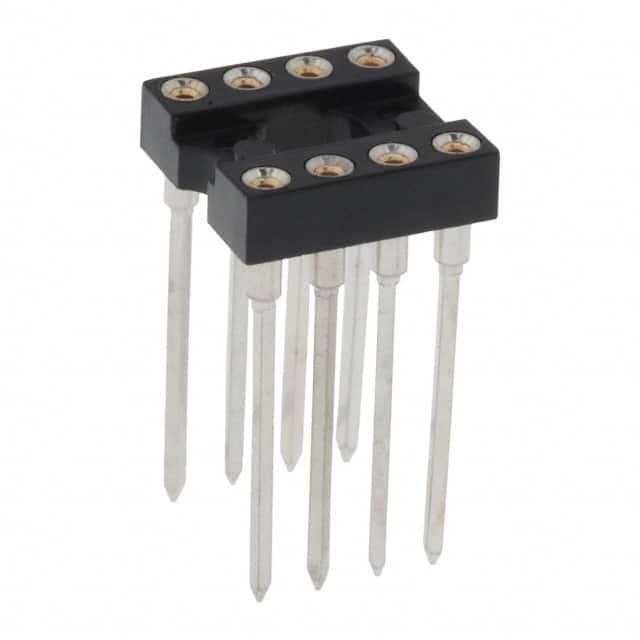

123-93-308-41-001000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 8 POS 2.54mm Wire Wrap ST Thru-Hole Tube
供应商型号: 575-293308
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 123-93-308-41-001000

123-93-308-41-001000概述

    DUAL-IN-LINE SOCKETS 技术手册

    1. 产品简介


    Dual-In-Line (DIL) 插座是用于安装双列直插式集成电路 (IC) 的基础部件,广泛应用于各类电子设备和电路板中。这些插座具有可靠的连接性能和稳定的机械结构,适用于高可靠性的应用场景。

    2. 技术参数


    - 引脚数量: 可选10, 14, 16, 18, 20, 22, 24, 28, 32, 40, 42, 48, 50, 52, 64针。
    - 包装数量: 每管装数量分别为5, 7.6, 10.1, 12.6, 15.2, 22.8, 25.4, 27.8, 30.4, 35.5, 40.6, 60.9, 63.5, 66.0, 81.2。
    - 材料: 高温塑料绝缘体,可承受各种焊接操作。
    - 接触方式: 4指铍铜接触点,每根接触点可承载3安培电流。
    - 终端类型: 焊接端子,可耐受高达3安培的扭矩。
    - 电镀选项: Au Flash (0.25µm), Au (0.76µm), Sn/Pb (5.08µm)。
    - 尺寸: 插座长度分别为6.6mm(1层wrap),9.4mm(2层wrap),12.95mm(3层wrap),16.0mm(4层wrap)。

    3. 产品特点和优势


    - 可靠性高: 采用4指铍铜接触点,确保良好的电气接触性能。
    - 易安装性: 通过焊接端子实现牢固连接,同时便于拆卸和更换IC。
    - 多引脚选择: 提供多种引脚配置,适应不同需求。
    - 兼容性: 适用于不同厚度和宽度的电路板,通用性强。
    - 环境保护: 符合RoHS-2标准,无有害物质。

    4. 应用案例和使用建议


    - 工业控制设备: 在工业自动化控制系统中,DIL插座用于稳定连接各种传感器和控制器。
    - 通信设备: 在通信设备中,这些插座用于连接和保护微处理器和其他关键组件。
    - 使用建议: 安装时确保电路板平整且无氧化,以提高连接可靠性;定期检查和清洁插脚,避免灰尘和氧化影响性能。

    5. 兼容性和支持


    - 兼容性: 支持Mill-Max制造的各种型号PIN,例如MM #0040, #0086, #0088, #0089。
    - 支持: 厂商提供详尽的技术文档和客户支持,帮助解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 插脚断裂。
    - 解决方法: 使用合适的工具进行安装,避免过度用力。
    - 问题2: 连接不稳定。
    - 解决方法: 清洁插脚并重新安装,确保焊接牢固。
    - 问题3: 电气性能不佳。
    - 解决方法: 检查所有连接点并确保没有氧化物或其他污染物。

    7. 总结和推荐


    总体而言,Mill-Max制造的DUAL-IN-LINE SOCKETS以其高可靠性、灵活性和兼容性在市场上具有显著的竞争优势。这些产品适用于各种严苛的应用环境,尤其是在需要高可靠性和稳定性的场合。推荐给那些寻求高品质电子连接解决方案的工程师和设计师。

123-93-308-41-001000参数

参数
长*宽*高 12.95mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

123-93-308-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

123-93-308-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 123-93-308-41-001000 123-93-308-41-001000数据手册

123-93-308-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3345 ¥ 19.7265
10+ $ 1.8975 ¥ 16.0339
100+ $ 1.7712 ¥ 14.9666
5000+ $ 1.659 ¥ 14.0186
库存: 840
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.72
