310-43-135-41-105000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 35pin 3A 760nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: Q-310-43-135-41-105000
供应商: 期货订购
标准整包数: 1

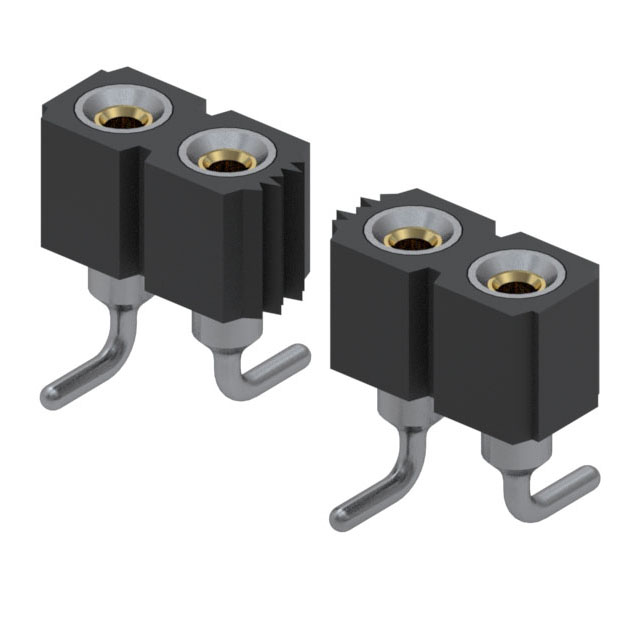

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-43-135-41-105000

310-43-135-41-105000概述


    产品简介


    Mill-Max公司生产的310-43-135-41-105000型连接器是一款表面贴装插座,专为网格间距为0.100英寸(约2.54毫米)的应用设计。这种单排直角引脚表面贴装设计使其非常适合用于电路板的表面安装。这款连接器采用铍铜合金和黄铜合金制成,具有良好的机械特性和导电性能,适用于广泛的工业和消费电子产品。

    技术参数


    | 参数项 | 描述 |

    | 接触材料 | 铍铜合金 172 (UNS C17200),符合 ASTM B 194 标准 |
    | 引脚材料 | 黄铜合金 UNS C36000 |
    | 接触类型 | #30标准四指接触 |
    | 电流承载能力 | 3安培 |
    | 接触电镀 | 30微米金覆盖50微米镍 |
    | 外壳电镀 | 200微英寸锡(哑光表面)覆盖100微英寸镍 |
    | 绝缘材料 | PCT 聚酯(品牌Thermx CG933,黑色) |
    | 额定电压 | 100 VRMS/150 VDC |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    1. 耐高温性能:该连接器能够在极端温度条件下稳定工作,-55°C至+125°C的宽广工作温度范围确保其在各种恶劣环境下表现优异。
    2. 高可靠性:铍铜合金具备出色的硬度和机械寿命,能够承受高达100个循环的插入和拔出操作。
    3. 优良的电性能:该连接器具有低电阻(最大10毫欧)和高导电率(22% IACS),适用于需要高效传输信号的应用场合。
    4. 环保认证:符合RoHS和REACH要求,不含有害物质,确保其对环境友好,同时符合国际环保标准。

    应用案例和使用建议


    这款连接器广泛应用于消费电子产品、通信设备和工业控制领域。在实际应用中,建议选择合适的焊接工艺以保证可靠连接,如对于超过446°F(230°C)的材料,可以考虑“共晶”回流焊工艺,而对于超过500°F(260°C)的材料,则适合“无铅”回流焊工艺。此外,在某些高温应用场合,考虑到长期使用可能产生的应力松弛问题,可咨询技术支持获取更多有关更高温度等级的产品信息。

    兼容性和支持


    这款连接器设计用于多种类型的电路板,兼容大多数表面贴装制造流程。Mill-Max公司提供了全面的技术支持,包括产品选型、应用指导和售后服务,以确保客户能够获得最佳使用体验。如需进一步技术支持,请联系Mill-Max公司的官方客服渠道。

    常见问题与解决方案


    1. 焊接过程中出现空洞或虚焊:这通常是由于焊膏涂抹不均匀或焊接温度过高导致的。建议重新调整焊膏涂抹工艺,并降低焊接温度。
    2. 接触不良或电阻增大:这可能是由于过度弯曲引脚或插针未完全插入造成的。确保正确安装并避免过度施力,必要时请咨询制造商技术团队。
    3. 机械疲劳导致失效:在高频振动或重载条件下使用时,应注意定期检查连接器的状态,如发现异常应及时更换新件。

    总结和推荐


    总体而言,Mill-Max的310-43-135-41-105000型连接器凭借其出色的机械性能、电气特性和环境适应性,在众多应用中表现出色。特别是在需要高可靠性和稳定性的情况下,它是一个非常值得信赖的选择。我们强烈推荐此款产品给那些寻求高性能、高质量连接解决方案的工程师和技术人员。

310-43-135-41-105000参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层 - 配接
针脚数 35pin
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 2.54mm
额定电流 3A
排数 1
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

310-43-135-41-105000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-43-135-41-105000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-43-135-41-105000 310-43-135-41-105000数据手册

310-43-135-41-105000封装设计

查看详情并下载
Symbol
Footprint
3D Model
