310-47-139-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 39pin 3A 金 黑色 通孔安装
供应商型号: Q-310-47-139-41-001000
供应商: 期货订购
标准整包数: 1

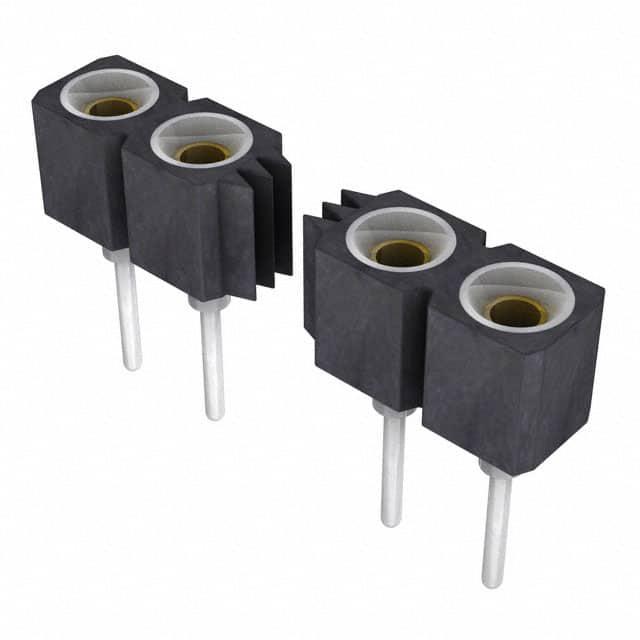

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-47-139-41-001000

310-47-139-41-001000概述

    Mill-Max Interconnect Socket: 310-47-139-41-001000 技术手册

    产品简介


    Mill-Max 310-47-139-41-001000 是一种标准焊锡尾插座,用于连接各种电子设备。它适用于直径为 0.38 mm 至 0.635 mm 的引线。该插座采用单排通孔设计,特别适用于需要高可靠性和稳定性的应用场合。它的主要功能是提供一个可靠的电连接点,确保电路中的信号传输准确无误。这款插座广泛应用于消费电子、工业自动化、通信设备和汽车电子等领域。

    技术参数


    - 插座类型:标准焊锡尾插座
    - 引脚直径范围:0.38 mm 至 0.635 mm
    - 插座数量:39 个
    - 接触材料:铍铜合金 172(符合 ASTM B 194)
    - 额定电流:3 安培
    - 外壳镀层:200 微英寸(微米)镀锡(亚光)表面,底层 100 微英寸镍
    - 内部接触镀层:金闪镀
    - 材料:绝缘材料为 PCT 聚酯(Thermx CG933 黑色)
    - 绝缘电阻:最小 10,000 兆欧
    - 工作温度范围:-55°C 至 +125°C
    - 额定电压:100 VRMS/150 VDC
    - 压降:最大 10 毫欧姆
    - 热变形温度:276°C(66 psi 下)

    产品特点和优势


    - 高可靠性:铍铜合金 172 具有出色的机械性能和热稳定性,能够承受高达 150°C 的连续工作温度。
    - 高电流承载能力:额定电流达 3 安培,适合大电流应用。
    - 抗应力松弛性:即使在高温环境下也能保持长时间的稳定性。
    - 环保认证:符合 RoHS 和 REACH 标准,适用于各种环保要求高的应用场景。

    应用案例和使用建议


    该插座适用于需要高可靠性和高电流承载能力的应用场景,如工业自动化设备、通信基站和汽车电子系统。在实际应用中,应确保安装过程中避免过度弯曲引脚,以防止损坏内部结构。对于需要更高耐温性能的应用,可考虑使用 Mill-Max 提供的其他系列接触件,如含有铍镍合金的产品。

    兼容性和支持


    该产品具有良好的兼容性,可以与多种标准引脚配合使用。Mill-Max 提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    - 问题:如何判断插座是否损坏?
    - 解决方案:可以通过测量接触电阻来判断。如果接触电阻超过规定值,可能意味着接触不良。

    - 问题:在高温环境下使用是否会降低使用寿命?
    - 解决方案:由于铍铜合金在高温下会逐渐失去弹性,建议不要持续使用超过 150°C 的环境。对于更高温度的应用,建议咨询 Mill-Max 获取专业的技术支持。

    总结和推荐


    综上所述,Mill-Max 310-47-139-41-001000 插座是一款高性能、高可靠性的产品,非常适合于需要高电流承载能力和稳定性的应用场景。它具有广泛的兼容性和完善的售后支持,是一款值得推荐的产品。无论是工业控制还是汽车电子领域,都能发挥出色的表现。

310-47-139-41-001000参数

参数
针脚数 39pin
颜色 黑色
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 -
间距-配接 2.54mm
排数 1
防护等级 -
类型 Push-Pull,Receptacle
安装方式 通孔安装
零件状态 在售
包装方式 散装

310-47-139-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-47-139-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-47-139-41-001000 310-47-139-41-001000数据手册

310-47-139-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.8135 ¥ 23.3524
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 23352.4
