851-43-027-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 27pin 3A 760nm 金 黑色 通孔安装 34.67mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-027-10-001000
供应商: 期货订购
标准整包数: 15

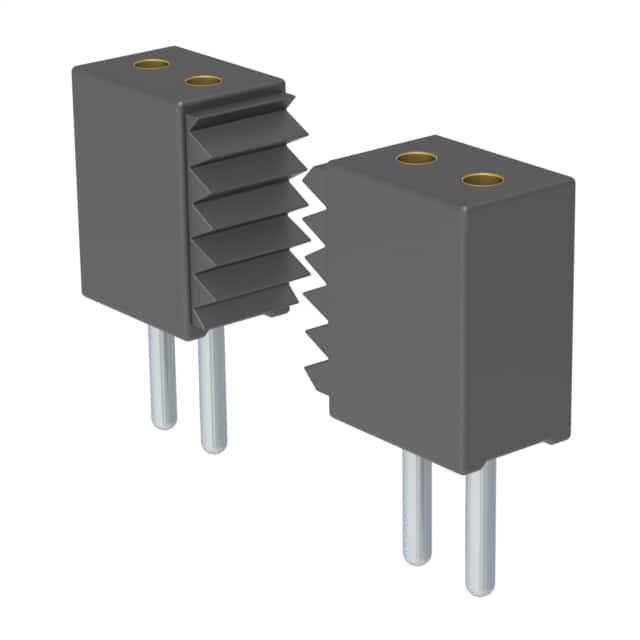

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-027-10-001000

851-43-027-10-001000概述

    Mill-Max 850/851/852/853系列直角插头和插座

    产品简介


    Mill-Max公司的850、851、852和853系列是适用于各种高可靠性电子设备的直角插头和插座。这些互连系统在单行和双行配置下提供多种规格选择,适用于不同密度和数量的引脚需求。它们广泛应用于通信、工业控制、汽车电子和消费电子产品中,以确保信号传输的稳定性和耐用性。

    技术参数


    - 产品型号:
    - 单排直角引脚头:850-XX-0 -20-001000(引脚数01-50)
    - 双排直角引脚头:852-XX- -20-001000(引脚数002-100)
    - 单排直角插座:851-XX-0 -20-001000(引脚数01-50)
    - 双排直角插座:853-XX- -20-001000(引脚数002-100)
    - 引脚和插座材料:
    - 引脚头使用MM #4006-1和#4006-2针(见第208页详细说明)
    - 插座使用MM #4890-1和#4890-2插座,接受直径从0.015英寸到0.021英寸的针(见第160页详细说明)
    - 接触材料:
    - 高可靠性三指铍铜(#11),额定电流3安培(见第251页详细说明)
    - 绝缘材料:
    - 高温塑料绝缘体,适合所有焊接操作
    - 外形尺寸:
    - 单排直角引脚头:(引脚数×0.050英寸)+0.015英寸
    - 双排直角引脚头:(引脚数×0.050英寸/2)+0.015英寸
    - 电镀选项:
    - 10 µ英寸金
    - 200 µ英寸锡铅合金
    - 200 µ英寸纯锡
    - 30 µ英寸金
    - 镀金层闪镀200 µ英寸纯锡

    产品特点和优势


    - 高可靠性:采用高可靠性三指铍铜接触材料,额定电流3安培,确保长时间稳定工作。
    - 灵活性:提供单排和双排配置,适用于不同密度的引脚需求。
    - 易于焊接:采用高温塑料绝缘体,适合所有焊接操作,保证焊接可靠性和便捷性。
    - 环保材料:符合RoHS-2标准,环保无害,适用于全球市场。

    应用案例和使用建议


    - 通信设备:如路由器和交换机中的板对板连接,确保高速信号传输的稳定性。
    - 工业控制:自动化设备中的信号传输,要求耐久性和抗干扰性。
    - 汽车电子:车载娱乐系统和传感器接口,需满足振动和温度变化的要求。
    使用建议:
    - 在安装过程中确保引脚对齐,避免弯曲。
    - 选择合适的电镀材料以适应特定应用的环境条件。
    - 定期检查和清洁插头和插座,保持良好的接触状态。

    兼容性和支持


    - 本系列产品可与Mill-Max公司其他型号插头和插座兼容,便于系统升级和扩展。
    - Mill-Max公司提供详尽的技术支持文档和售后服务,确保用户在使用过程中的技术支持。

    常见问题与解决方案


    - Q: 插头和插座出现松动怎么办?
    - A: 检查是否有异物或灰尘进入,定期清洁并确保安装正确。

    - Q: 插座无法插入足够的引脚怎么办?
    - A: 确认引脚直径是否符合要求,检查插座孔径是否有磨损或损坏。

    总结和推荐


    Mill-Max 850/851/852/853系列互连系统在高可靠性要求的应用中表现出色。其多样的引脚配置、高可靠的材料和环保特性使其在市场上具有较强的竞争力。对于需要高可靠性和灵活应用的场合,强烈推荐使用此系列互连系统。

851-43-027-10-001000参数

参数
触头镀层 - 配接
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
排数 1
额定电流 3A
针脚数 27pin
防护等级 -
长*宽*高 34.67mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-027-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-027-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-027-10-001000 851-43-027-10-001000数据手册

851-43-027-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
