299-43-618-10-002000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述:
供应商型号: ED90147-ND
供应商: Digi-Key
标准整包数: 1

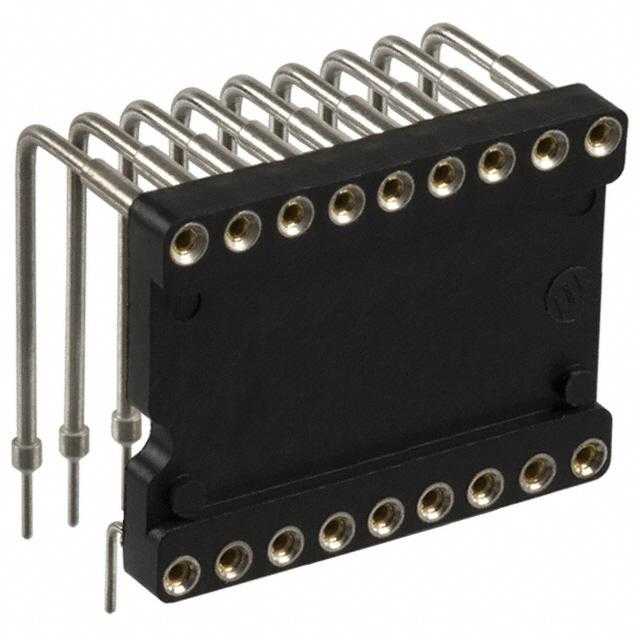

MILL-MAX 用于IC/晶体管的插座 299-43-618-10-002000

299-43-618-10-002000概述


    产品简介


    产品名称: DIP插座
    产品类型: 插座(Sockets)
    主要功能: 提供双列直插式封装(DIP)芯片的连接接口
    应用领域: 适用于各种需要DIP封装芯片的电路板设计,如微处理器、存储器、以及其他集成电路的安装和测试。

    技术参数


    - 包装: 管装
    - 管脚数量: 18
    - 插座尺寸: 长度(A): 0.9英寸, 宽度(B): 0.600英寸, 高度(C): 0.700英寸, 引脚间距(E): 0.300英寸
    - 电流额定值: 3安培
    - 接触材料: 黄铜合金(C36000)
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PCT Polyester),耐高温
    - 电压等级: 100 VRMS/150 VDC
    - 绝缘电阻: 10,000兆欧姆
    - 热变形温度: 529°F (276°C) @ 66 psi
    - 抗压强度: 1000 VRMS (最小值)
    - 镀层: 200 μ"锡(哑光)+ 100 μ"镍,内接触镀层:30 μ"金+50 μ"镍
    - 引脚适用范围: 支持直径为0.015-0.025英寸的引线

    产品特点和优势


    - 材质优质: 接触部分采用铍铜合金(C17200),保证高导电性和耐用性。
    - 高强度连接: 4指接触设计,确保在高温下的稳定连接。
    - 宽泛的工作温度范围: -55°C至+125°C,适应多种环境条件。
    - RoHS合规: 符合欧盟关于限制有害物质的指令(RoHS),环保安全。

    应用案例和使用建议


    应用案例:
    - 在微控制器开发板上用于原型设计。
    - 在工业控制系统中作为标准组件使用。
    使用建议:
    - 在焊接过程中要确保引脚与插座孔位精准对应,避免虚焊。
    - 使用合适的助焊剂,以确保焊接质量。

    兼容性和支持


    - 兼容性: 适用于所有需要DIP封装的电路板,适用于广泛的引脚直径。
    - 技术支持: Mill-Max提供详尽的技术文档和支持,确保客户可以顺利安装和使用。

    常见问题与解决方案


    - 问题: 插座插入时接触不良。
    - 解决方案: 检查引脚是否与插座孔位完全对齐,确保焊接点没有冷焊现象。

    - 问题: 插座内部出现氧化。
    - 解决方案: 使用专用清洗剂定期清洁插座内部。

    总结和推荐


    总体评价: 这款DIP插座以其优质的材质、广泛的应用范围和良好的电气性能,在众多类似产品中脱颖而出。它的耐用性和可靠性使其成为电路设计和制造中的理想选择。
    推荐使用: 强烈推荐在需要稳定、可靠的DIP封装芯片连接场合中使用这款插座。

299-43-618-10-002000参数

参数
长*宽*高 22.8mm(长度)*13.21mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售

299-43-618-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

299-43-618-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 299-43-618-10-002000 299-43-618-10-002000数据手册

299-43-618-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9928 ¥ 91.996
22+ $ 8.8339 ¥ 73.9283
66+ $ 8.1749 ¥ 68.4134
110+ $ 7.8856 ¥ 65.9923
264+ $ 7.4135 ¥ 62.0414
506+ $ 7.0811 ¥ 59.2603
1012+ $ 6.7435 ¥ 56.4351
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.99
