853-93-00820001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 8pin 3A 760nm 金 黑色 通孔安装 63.88mm(长度)*6.27mm(高度)
供应商型号:
供应商:
标准整包数: 0

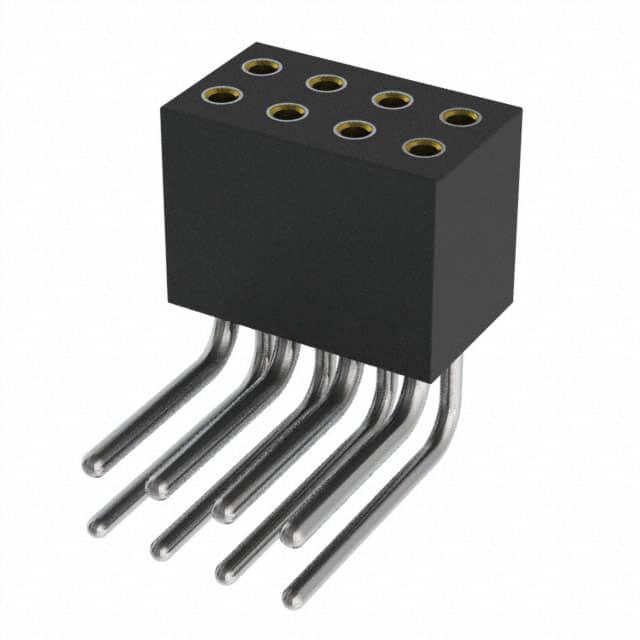

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-93-00820001000

853-93-00820001000概述

    Mill-Max Mfg. Corp. 系列850/851/852/853电子元器件技术手册

    1. 产品简介


    Mill-Max Mfg. Corp. 的系列850、851、852和853是一系列具有高可靠性的单行和双行插头连接器。这些连接器的特点在于其.050英寸(约1.27毫米)的针间距,适用于多种板对板连接应用。通过不同的配置,这些连接器可以实现多层堆叠结构,最低堆叠高度为.248英寸(约6.3毫米),从而提供更高的设计灵活性和可靠性。它们主要应用于通信设备、计算机硬件、工业自动化等领域。

    2. 技术参数


    - 引脚排列:系列850和852为单行和双行单排针状引脚,系列851和853为单行和双行单排插孔。
    - 针间距:.050英寸(约1.27毫米)。
    - 针直径:.016英寸(约0.406毫米)。
    - 堆叠高度:最低.248英寸(约6.3毫米)。
    - 绝缘材料:采用耐高温热塑性塑料。
    - 接触材料:接头使用高可靠性三指铍铜(BeCu)接触件,额定电流为3安培,适用的针直径范围为.015至.020英寸(约0.381至0.508毫米)。
    - 订单信息:详细规格参见订购信息部分。


    3. 产品特点和优势


    - 高可靠性:采用高可靠性三指铍铜接触件,能够在各种恶劣环境中保持稳定的电连接。
    - 灵活性强:系列850和852提供了灵活的单行和双行引脚排列,满足不同的电路布局需求。
    - 兼容性强:与标准.050英寸针间距的其他组件具有良好的兼容性。
    - 温度适应性:耐高温的热塑性塑料材料使其适合于多种焊接操作。

    4. 应用案例和使用建议


    - 应用案例:系列850和852的单行引脚连接器常用于工业控制设备中,实现不同模块之间的信号传输;系列851和853的单行和双行插孔连接器则广泛应用于通信设备,实现高速数据传输。
    - 使用建议:为了确保最佳性能,在安装时应严格按照手册中的指引进行焊接操作。另外,要定期检查连接器是否有腐蚀或其他损伤,以保持良好的电连接状态。

    5. 兼容性和支持


    - 兼容性:这些连接器与市面上大多数标准.050英寸针间距的其他电子组件具有良好兼容性。
    - 支持:Mill-Max Mfg. Corp. 提供详尽的技术文档和支持服务,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:连接器安装后信号传输不稳定。
    - 解决方案:检查连接器是否有松动,重新焊接确保牢固连接。
    - 问题:长时间使用后接触不良。
    - 解决方案:清洁接触面,去除氧化物或污染物,确保接触良好。
    - 问题:焊接时出现虚焊。
    - 解决方案:确认焊接温度及时间符合要求,重新进行焊接操作。

    7. 总结和推荐


    系列850、851、852和853连接器凭借其出色的稳定性和广泛的适用范围,在多种应用领域中表现出色。其高可靠性、易安装性和良好的兼容性使得这些产品在市场上具备较高的竞争力。如果您正在寻找一款能够在严苛环境下工作的高性能连接器,强烈推荐考虑Mill-Max Mfg. Corp.的系列850/851/852/853连接器。

853-93-00820001000参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
排数 2
针脚数 8pin
间距-配接 1.27mm
防护等级 -
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
长*宽*高 63.88mm(长度)*6.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

853-93-00820001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-93-00820001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-93-00820001000 853-93-00820001000数据手册
