MIKROE-6399

产品分类: 其他工具
厂牌: MIKROELEKTRONIKA
产品描述:
供应商型号: 932-MIKROE-6399
供应商: Mouser
标准整包数: 1
MIKROELEKTRONIKA 其他工具 MIKROE-6399

MIKROE-6399概述

    # Cap Touch 4 Click 技术手册解析

    1. 产品简介

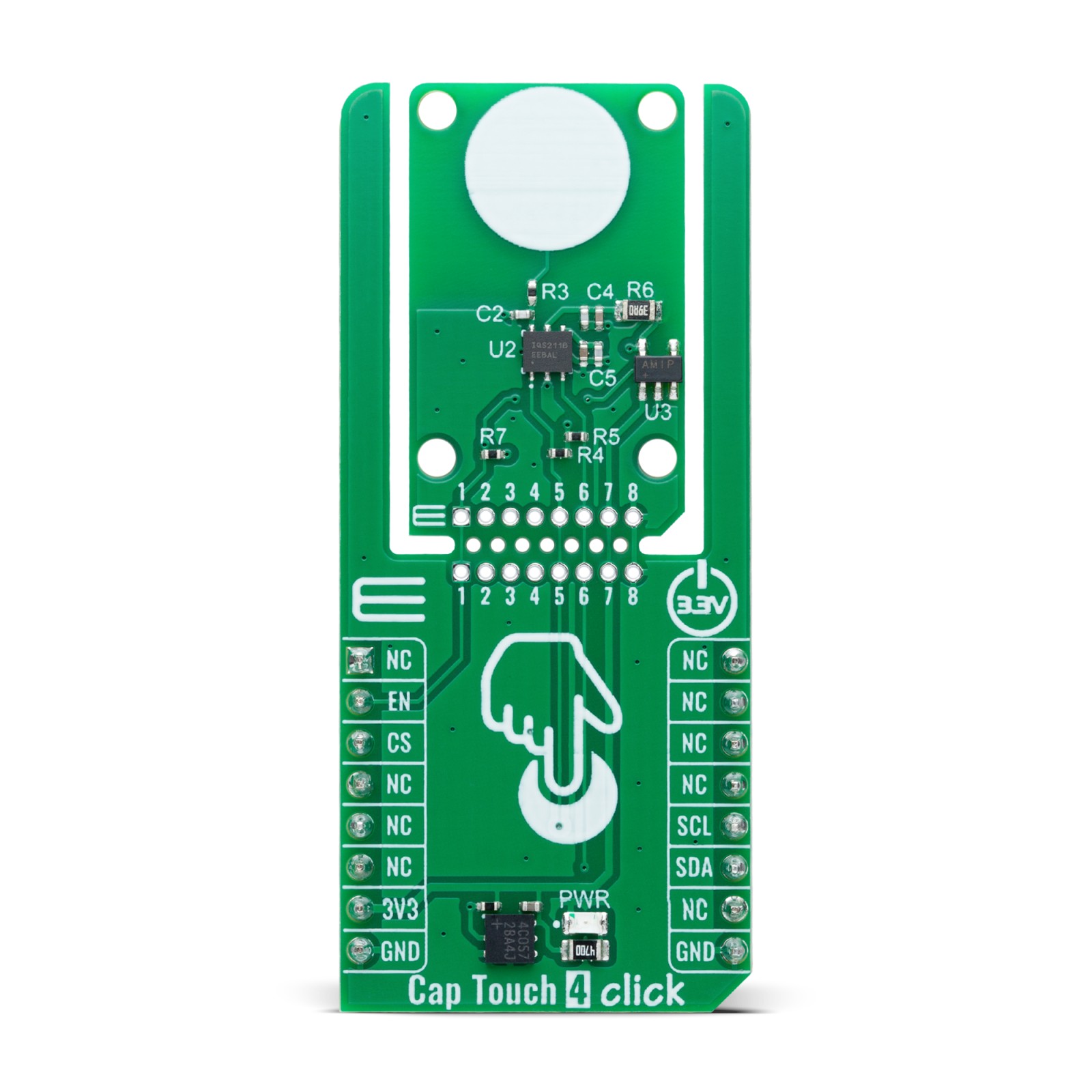

    Cap Touch 4 Click 是一款紧凑型插件板,专为唤醒和激活触控应用设计。它集成了来自Azoteq公司的单通道电容控制器IQS211B,支持ProxSense®技术,能够进行高灵敏度的自电容测量。此板卡具备一个定义明确的圆形触控感应区域、寄生电容补偿信号调节电路以及低功耗睡眠模式下的唤醒功能,确保了高效的能量消耗。Cap Touch 4 Click通过I²C接口通信,固定地址为0x47,逻辑电压为3.3V,并配备了新的“Click Snap”功能以增加灵活性。该产品适用于人机界面设备、接近激活解决方案、白色家电及类似的触敏应用。

    2. 技术参数


    | 参数 | 描述 |

    | 类型 | 电容式 |
    | 应用领域 | 人机界面设备、接近激活解决方案、白色家电 |
    | 集成模块 | IQS211B - Azoteq单通道电容控制器 |
    | 关键特性 | 高灵敏度ProxSense®技术、触摸感应区、内部信号调节、低功耗运行、Click Snap功能、I²C接口等 |
    | 接口 | I²C |
    | Click Snap | 支持 |
    | Click ID | 兼容mikroBUS™ |
    | 板卡尺寸 | L (57.15 x 25.4 mm) |
    | 输入电压 | 3.3V |

    3. 产品特点和优势


    Cap Touch 4 Click 的独特之处在于其采用的ProxSense®技术,可实现高度敏感的自电容测量。其内置的有限状态机自动检测并补偿环境变化,减少了对外部微控制器的依赖。此外,该产品还配备了LDO稳压器来提高抗电源噪声的能力,并且内置振荡器保证了一致的性能表现。通过Click Snap功能,用户可以轻松调整传感器的位置,增强了产品的适应性和多功能性。

    4. 应用案例和使用建议


    Cap Touch 4 Click 可广泛应用于智能家居设备、工业控制面板等领域。对于开发者而言,在实际部署时应注意供电电压的一致性,尤其是在连接不同逻辑电平的MCU之前需完成适当的电压转换。如果需要远程操作,则可以通过添加额外的通信模块如RS232 Click或USB UART Click来扩展功能。

    5. 兼容性和支持


    Cap Touch 4 Click 完全兼容mikroBUS™标准,这意味着它可以无缝集成到多种开发环境中。制造商提供了丰富的软件资源,包括API库、示例代码以及文档资料,便于快速启动项目。同时,他们也承诺持续的技术支持和服务保障,帮助客户解决任何技术难题。

    6. 常见问题与解决方案


    以下是一些常见的用户疑问及其解答:
    - Q: 如何设置唤醒阈值?
    A: 调整Sample Period寄存器值即可改变唤醒阈值。
    - Q: 设备无法正常工作怎么办?
    A: 检查电源连接是否正确,确保所有必要的引脚都已正确配置。
    - Q: 能否直接使用默认设置?
    A: 可以,但如果希望获得最佳效果,建议根据具体应用场景微调相关参数。

    7. 总结和推荐


    综上所述,Cap Touch 4 Click 不仅是一款功能强大的触控解决方案,而且凭借其易用性、高性能以及广泛的适用范围,在当前市场上具有很强的竞争优势。如果您正在寻找一款高效节能且易于集成的触控板卡,那么这款产品无疑是一个极佳的选择。我们强烈推荐给那些希望提升用户体验的企业和个人开发者们。

MIKROE-6399参数

参数
包装方式 盒装

MIKROE-6399厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-6399数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 其他工具 MIKROELEKTRONIKA MIKROE-6399 MIKROE-6399数据手册

MIKROE-6399封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.8 ¥ 116.61
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.61
直接购买
加入购物车
