MIKROE-6098

产品分类:
厂牌: MIKROELEKTRONIKA
产品描述:
供应商型号: 932-MIKROE-6098
供应商: Mouser
标准整包数: 1
MIKROELEKTRONIKA  MIKROE-6098

MIKROE-6098概述

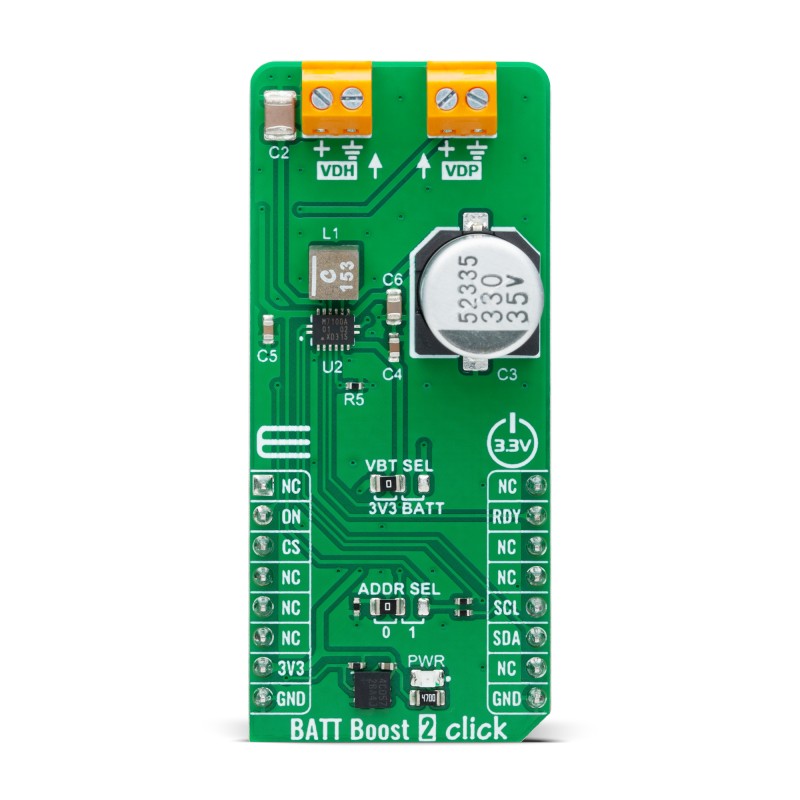

    BATT Boost 2 Click 技术手册:高效能电池延长寿命解决方案

    产品简介


    BATT Boost 2 Click 是一款紧凑型扩展板,旨在通过高效的电源管理延长不可充电的非二次电池(如一次电池)在低电压、低功耗设备中的使用寿命。这款产品搭载了由 Nexperia 开发的 NBM7100A 芯片,这是一款具备自适应功率优化的纽扣电池寿命延长器。它非常适合为无线物联网传感器、工业设备和可穿戴消费电子产品提供高效能源管理及频繁能量脉冲需求的应用场景。

    技术参数


    | 参数名称 | 规格范围 |

    | 类型 | Boost |
    | 输入电压 | 3.3V |
    | 输出电压(VDH) | 支持高达 200mA |
    | 输出电压(VDP) | 最大输出电流 5mA |
    | 工作接口 | I²C(最大频率 1MHz) |
    | 默认 I²C 地址 | 0x2E 或 0x2F |
    | 工作模式 | 连续模式、按需模式、自动模式 |
    | 主要芯片 | NBM7100A |
    | 板载尺寸 | 57.15mm × 25.4mm |

    产品特点和优势


    1. 高效节能:NBM7100A 集成了两个高效率 DC-DC 转换阶段,并结合智能学习算法,可显著减少能量浪费并最大化非充电电池的可用容量。
    2. 高脉冲负载能力:支持高达 200mA 的脉冲电流,而不会对电池造成过度压力,从而确保更长且更可预测的电池使用寿命。
    3. 多输出终端:提供了 VDH 和 VDP 两种输出,分别满足高脉冲负载应用和持续供电需求。
    4. 灵活控制模式:提供连续模式、按需模式和自动模式三种操作方式,可根据具体应用优化电源管理策略。
    5. 强大通信支持:通过标准 I²C 接口,与主机微控制器进行通信,实现灵活的控制和配置。

    应用案例和使用建议


    BATT Boost 2 Click 广泛适用于需要低功耗运行和频繁能量爆发的场景。例如:
    - 无线物联网传感器:在传感器网络中,确保即使在突发需求下也能维持稳定供电。
    - 工业设备:如自动化控制系统,需满足高动态范围的功率需求。
    使用建议:
    1. 在选择供电源时,可通过 VBAT SEL 跳线选择来自 mikroBUS™ 的 3.3V 电源或后部安装的纽扣电池供电。
    2. 根据具体应用需求设置 I²C 地址以避免冲突,确保多个设备间的良好通信。
    3. 结合连续模式、按需模式或自动模式,实现最佳电源管理效果。

    兼容性和支持


    - 兼容性:BATT Boost 2 Click 使用 mikroBUS™ 标准接口,完全兼容 MikroElektronika 提供的各种开发板。
    - 软件支持:提供完整的 MIKROE SDK 和 API 函数库,支持快速开发和集成。此外,可直接从 NECTO Studio Package Manager、LibStock 或 GitHub 获取相关资源。
    - 技术支持:厂商提供详尽的硬件文档、技术指南以及在线支持服务,帮助开发者快速上手。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    解决方案:检查 VBAT SEL 跳线是否正确配置,确保供电源设置无误。同时确认 mikroBUS™ 接口连接稳固。
    2. 问题:I²C 地址冲突
    解决方案:通过 JP1 跳线调整 ADDR SEL 设置,将地址调整为 0x2E 或 0x2F 中未被占用的一个。
    3. 问题:输出电压不稳定
    解决方案:检查是否有外部干扰信号,并确保系统中没有过多的电感或电容负载影响稳定性。

    总结和推荐


    BATT Boost 2 Click 是一款专为延长电池寿命设计的高效能电源管理模块,其卓越的节能性能、灵活的供电模式以及强大的兼容性使其成为低功耗物联网设备的理想选择。尤其适合那些对电池续航时间要求较高的应用场景。如果您正在寻找一款能够有效提升电池效率并降低功耗的解决方案,BATT Boost 2 Click 是您的不二之选!
    推荐指数:⭐⭐⭐⭐⭐

MIKROE-6098参数

参数
包装方式 盒装

MIKROE-6098厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-6098数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA MIKROELEKTRONIKA MIKROE-6098 MIKROE-6098数据手册

MIKROE-6098封装设计

查看详情并下载
Symbol
Footprint
3D Model
