MIKROE-6370概述

    # Buzzer Click 技术手册解读

    1. 产品简介

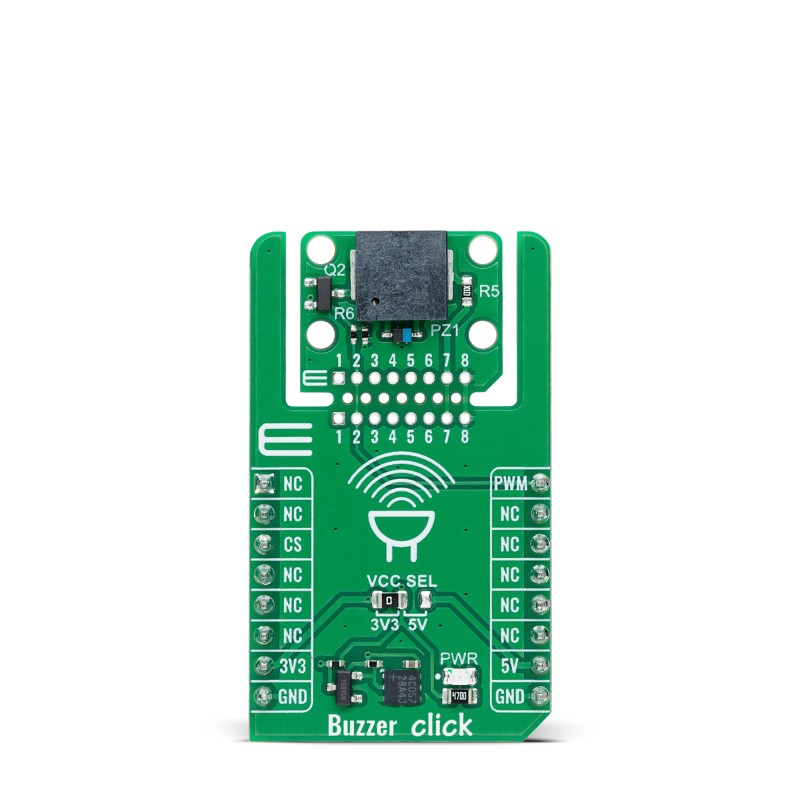

    Buzzer Click 是一款紧凑型的附加板,专门用于在各种电子应用中生成声音信号。它采用 Same Sky 的 CPT-7502-65-SMT-TR 压电蜂鸣器换能器,以高效的声音输出和紧凑的表面贴装设计著称。这款蜂鸣器的最大音压级为 65 分贝(dB),仅需消耗 1 毫安(mA)的电流,使其非常适合电池供电的设备。此外,该板采用了 MIKROE 独有的 "Click Snap" 功能,允许灵活安装并实现自主运行。Buzzer Click 主要应用于需要声音信号的应用场景,如便携式电子设备中的警报、通知和反馈系统。

    2. 技术参数


    - 类型: 扬声器
    - 应用: 适用于需要声音信号的应用,例如便携式电子产品中的警报、通知和反馈系统。
    - 功能模块: CPT-7502-65-SMT-TR - 压电蜂鸣器换能器
    - 关键特性:
    - 压电蜂鸣器换能器
    - 音压 65 dB
    - 低功耗:仅需 1 mA
    - 通过 N 沟道 MOSFET 使用 PWM 信号控制
    - 支持 3.3V 或 5V 逻辑电压
    - MIKROE "Click Snap" 功能支持灵活安装
    - 接口: PWM
    - 点击功能: Click Snap, ClickID
    - 兼容性: mikroBUS™
    - 尺寸: M(42.9 x 25.4 mm)
    - 输入电压: 3.3V 或 5V
    - 供电方式:
    - 电源引脚: 3.3V 和 5V
    - 地线: GND
    引脚定义
    | 引脚号 | 引脚名称 | 功能 |
    |
    | 1 | NC | 不连接 |
    | 2 | RST | 复位 |
    | 3 | ID | 设备识别 |
    | 4 | COMM | 公共连接 |
    | 5 | CS | 片选信号 |
    | 6 | SCK | 串行时钟信号 |
    | 7 | 3.3V | 3.3V 电源引脚 |
    | 8 | GND | 地线 |
    | 9 | GND | 地线 |
    | 10 | 5V | 5V 电源引脚 |
    | 11 | MOSI | 主输入/从输出信号 |
    | 12 | SDA | 数据信号 |
    | 13 | TX | 发送数据信号 |
    | 14 | RX | 接收数据信号 |
    | 15 | INT | 中断信号 |
    | 16 | PWM | 脉宽调制信号 |

    3. 产品特点和优势


    Buzzer Click 具有以下显著特点和优势:
    - 高效的音压输出: 最大音压达到 65 dB,适合多种应用环境。
    - 低功耗设计: 工作电流仅为 1 mA,特别适合便携式设备。
    - 灵活安装: 通过 MIKROE 的 Click Snap 功能,可以轻松实现不同布局和安装方式。
    - 精确控制: 使用 N 沟道 MOSFET 和 PWM 信号进行精确的声音频率和强度调节。
    - 双电压支持: 支持 3.3V 和 5V 两种逻辑电压,便于与多种微控制器兼容。
    - 丰富的软件支持: 提供 API 驱动程序及示例代码,方便快速开发和集成。

    4. 应用案例和使用建议


    Buzzer Click 可广泛应用于以下场景:
    - 便携式报警器: 在智能家居安防系统中提供实时警报。
    - 通知提醒: 作为智能手表或健身追踪器的反馈机制。
    - 游戏外设: 为桌面游戏添加音效增强体验。
    使用建议:
    - 在选择电源电压时,请根据具体项目需求调整 JP1 跳线位置,确保正确匹配目标设备的工作电压。
    - 若需播放复杂旋律,可参考提供的 Imperial March 示例代码,进一步定制化您的应用程序。

    5. 兼容性和支持


    Buzzer Click 完全兼容 mikroBUS™ 标准接口,这意味着它可以无缝对接所有符合此标准的主控板。此外,MIKROE 提供了详尽的技术文档和支持服务,包括完整的库文件、驱动程序及示例代码,可通过 NECTO Studio Package Manager 获取最新版本。

    6. 常见问题与解决方案


    以下是常见的使用问题及其解决方案:
    - 问题: 蜂鸣器无声。
    - 解决方法: 检查是否正确配置了 PWM 参数;确认供电电压设置正确且稳定。

    - 问题: 系统无法检测到 Click 板。
    - 解决方法: 确保 mikroBUS™ 插座接触良好,并重新启动开发板。

    7. 总结和推荐


    综上所述,Buzzer Click 是一款集高效能、低功耗和高灵活性于一体的理想选择,特别适合需要精确声音信号处理的小型化电子项目。凭借其卓越的技术性能、广泛的适用范围以及强大的技术支持体系,我们强烈推荐 Buzzer Click 用于各类需要声音反馈的应用场景中。无论是初学者还是专业开发者,都可以从中受益匪浅。
