MCP2562FD-E/MFVAO

产品分类: 其他接口芯片
产品描述:
供应商型号:
供应商:
标准整包数: 0

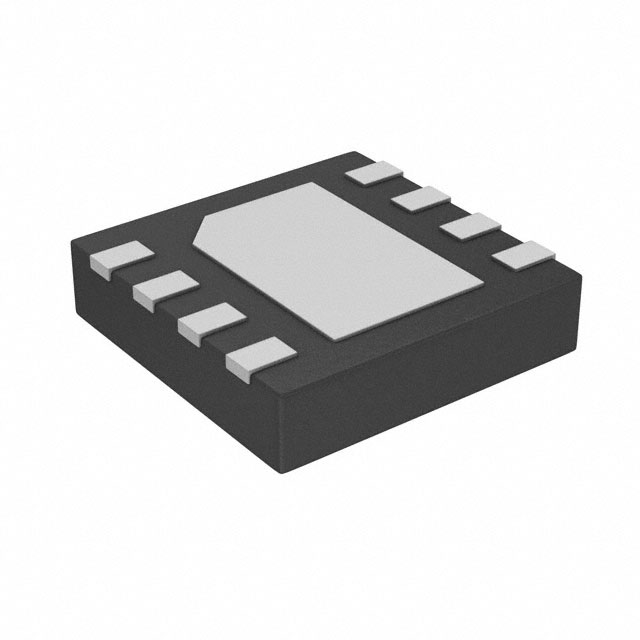

MICROCHIP TECHNOLOGY 其他接口芯片 MCP2562FD-E/MFVAO

MCP2562FD-E/MFVAO概述

    MCP2561/2FD 高速CAN灵活数据率收发器技术手册

    1. 产品简介


    MCP2561/2FD是Microchip Technology Inc.生产的一款高速CAN(Controller Area Network)灵活数据率(CAN FD)收发器。该收发器主要用于实现ISO-11898-2和ISO-11898-5标准的物理层要求,提供高达8 Mbps的数据传输速率。它适用于多种环境,如汽车系统,并且能够满足严格的设计要求,包括电磁兼容(EMC)和静电放电(ESD)保护。

    2. 技术参数


    - 最大传播延迟: 120 ns(在2 Mbps下)
    - 环路延迟对称性: -10% / +10%(在2 Mbps下)
    - 供电电压范围: VDD:4.5V至5.5V;VIO:1.8V至5.5V
    - 低功耗待机电流: 5 µA(典型值)
    - ESD保护: 符合IEC 61000-4-2标准,最高±14 kV(对于MCP2561FD)
    - 温度范围: 扩展(E): -40°C至+125°C;高(H): -40°C至+150°C
    - 封装形式: PDIP-8L、SOIC-8L 和 3x3 DFN-8L

    3. 产品特点和优势


    MCP2561/2FD的主要特点包括:
    - 优化的数据率支持: 支持高达2.5 Mbps和8 Mbps的数据率,提供出色的灵活性。
    - 非常低的待机电流: 典型值为5 µA,适合长时间运行的应用。
    - 增强的电磁兼容性: 包括符合EMC标准的辐射排放测试。
    - 强大的保护机制: 包括短路保护和高电压瞬态保护,确保系统的可靠性和稳定性。
    - 兼容多种电压输入: VIO引脚可以与不同电压的微控制器和控制器直接接口,范围从1.8V到5.5V。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子系统: 用于发动机控制单元(ECU)、刹车系统、安全气囊控制系统等。
    - 工业自动化: 用于工厂自动化系统中的设备间通信。
    - 物联网(IoT)设备: 用于连接各种智能设备。
    使用建议:
    - 在数据率超过1 Mbps时,建议添加共模扼流圈(CMC)以满足EMC/EMI要求。
    - 在设计中考虑添加保护电阻(如图1-1所示),以确保在总线故障(如CANL短接到地)时仍能进行通信。


    5. 兼容性和支持


    兼容性:
    - VIO引脚: MCP2562FD提供了VIO引脚,使得该收发器可以直接连接到具有不同逻辑电平的微控制器。
    - SPLIT引脚: MCP2561FD提供了SPLIT引脚,有助于稳定共模电压,在偏置分压终端方案中特别有用。
    支持和服务:
    - Microchip Technology Inc.提供了详尽的技术文档和支持服务,包括详细的安装指南和常见问题解答。


    6. 常见问题与解决方案


    - 问题: 在正常模式下,TXD引脚持续处于低电平状态,导致CAN总线无法正常工作。
    - 解决方法: 检查TXD引脚连接,确保没有被其他设备持续拉低。如果连接正确,检查是否有硬件故障需要维修。

    - 问题: 设备进入休眠模式后无法恢复正常工作。
    - 解决方法: 确保电源电压VDD和VIO在有效的范围内。若电压正常,则可能需要重新初始化设备以恢复其正常操作模式。

    7. 总结和推荐



    总结

    :
    - MCP2561/2FD是一款高度集成的高速CAN FD收发器,适用于汽车电子系统和其他对可靠性和效率要求高的工业应用。
    - 它提供卓越的电磁兼容性、极低的待机电流和广泛的温度范围,使该产品在市场上具备强大的竞争力。
    推荐:
    - 推荐给需要高性能、高可靠性的工业和汽车应用,尤其是在数据率需求较高的环境中。
    通过上述内容,我们可以看到MCP2561/2FD不仅技术先进,而且具有广泛的应用前景,值得高度推荐。

MCP2562FD-E/MFVAO参数

参数
安装方式 贴片安装
包装方式 管装

MCP2562FD-E/MFVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP2562FD-E/MFVAO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY MCP2562FD-E/MFVAO MCP2562FD-E/MFVAO数据手册

MCP2562FD-E/MFVAO封装设计

查看详情并下载
Symbol
Footprint
3D Model
