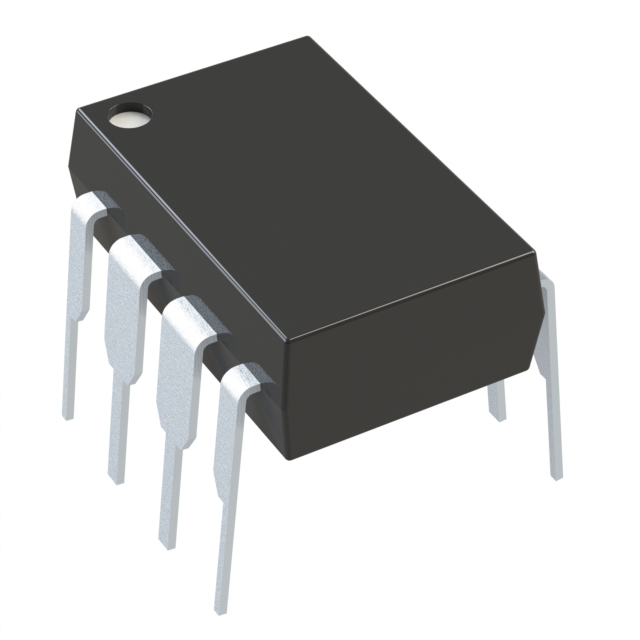

MCP2021A-330E/P

产品分类:
产品描述:
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY  MCP2021A-330E/P

MCP2021A-330E/P概述

    全面解析Microchip MCP2021/2/1P/2P LIN总线收发器

    产品简介


    MCP2021/2/1P/2P 是由Microchip推出的符合LIN总线规范(版本1.3、2.1)的高可靠性器件,广泛应用于汽车及工业领域。该器件提供双向半双工通信接口,支持高达20 kBaud的波特率,与PIC® EUSART和标准USART完全兼容。其内置电压调节器可提供5V或3.3V稳定的电源输出,同时具备极低的EMI(电磁干扰),能够在严苛的工作环境中保持稳定运行。
    这些器件的主要功能包括:兼容LIN总线规范、保护负载突波、支持宽范围供电(6.0V-18.0V)、工作温度范围为-40℃至+125℃,以及具有自动热关断机制。

    技术参数


    以下是MCP2021/2/1P/2P的技术规格摘要:
    - 输入电压范围:6.0V至18.0V,最大输入电压可达30V。
    - 总线电压范围:0V至30V。
    - 输出电压:5V或3.3V,电流输出能力为50mA。
    - 波特率支持:最高可达20kBaud。
    - 保护特性:
    - 负载突波保护:最高达43V。
    - 短路保护。
    - 内部过温保护。
    - 工作温度:-40℃至+125℃。
    - 低功耗模式:
    - 接收器打开、发射器关闭、电压调节器开启(约85µA)。
    - 接收器监控总线、发射器关闭、电压调节器关闭(约16µA)。

    产品特点和优势


    MCP2021/2/1P/2P的核心优势体现在以下几个方面:
    1. 高可靠性:支持LIN总线规范版本2.1和SAE J2602-2,确保了广泛的兼容性。
    2. 多功能设计:集成了高电流驱动的LIN总线引脚和内部上拉电阻及二极管保护。
    3. 适应性强:支持宽范围的供电电压和极端温度条件,适用于复杂的工作环境。
    4. 创新的省电模式:提供两种低功耗模式,极大地降低了待机功耗。
    5. 市场竞争力:凭借卓越的EMI性能,MCP2021/2/1P/2P能够满足严格的企业要求,是工业和汽车领域的理想选择。

    应用案例和使用建议


    MCP2021/2/1P/2P广泛应用于汽车车身控制系统、远程信息处理系统、电动助力转向系统等领域。例如,在汽车ECU与传感器之间的通信中,该器件可以有效地实现数据传输和电压调节。
    为了更好地利用这款器件,建议在设计时考虑以下几点:
    - 配置适当的外部保护电路以增强抗干扰能力。
    - 合理设置系统的唤醒机制,以减少不必要的功耗。
    - 确保总线连接正确并避免长时间的总线空闲状态,以减少潜在的误唤醒。

    兼容性和支持


    MCP2021/2/1P/2P与大多数标准LIN主控制器和从控制器完全兼容。此外,Microchip提供了全面的技术支持,包括详尽的产品文档、样品申请和技术咨询热线,确保用户在开发过程中获得无缝支持。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    - 问题一:总线无响应
    解决方案:检查供电电压是否正常,确保没有反接电池连接,并启用适当的保护电路。
    - 问题二:电流过大导致过热
    解决方案:通过优化电路布局降低功耗,或添加散热片来提高散热效率。
    - 问题三:模块无法进入休眠状态
    解决方案:确认系统初始化代码是否正确配置了CS/LWAKE引脚的状态。

    总结和推荐


    综上所述,MCP2021/2/1P/2P是一款高性能、高可靠性的LIN总线收发器,特别适合于需要严苛EMI和低功耗的应用场景。其卓越的性能、丰富的保护功能以及广泛的适用性使其在市场上占据领先地位。因此,我们强烈推荐这款产品给需要稳定通信解决方案的工程师和技术人员。

MCP2021A-330E/P参数

参数
包装方式 管装

MCP2021A-330E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP2021A-330E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY MICROCHIP TECHNOLOGY MCP2021A-330E/P MCP2021A-330E/P数据手册

MCP2021A-330E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
