USB7252CT/KDX

产品分类: 其他接口芯片
产品描述:
供应商型号: USB7252CT/KDX
供应商: 国内现货
标准整包数: 1000

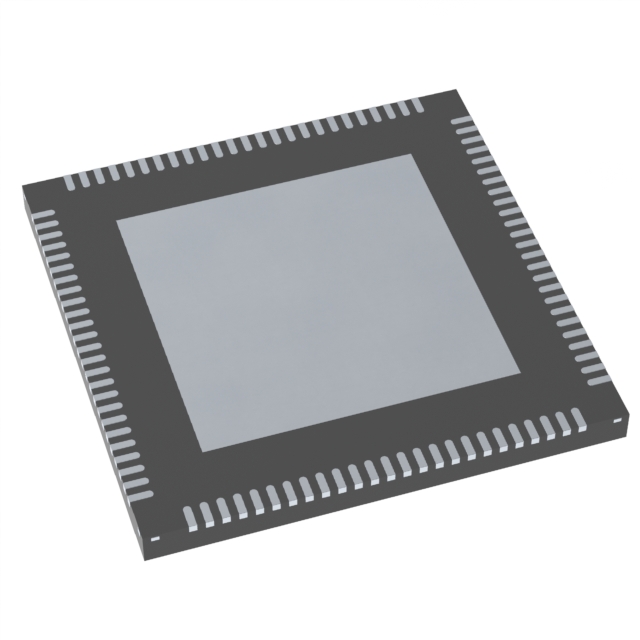

MICROCHIP TECHNOLOGY 其他接口芯片 USB7252CT/KDX

USB7252CT/KDX概述

    USB7252C USB Hub Controller: A Comprehensive Guide

    1. 产品简介


    USB7252C是一款由Microchip公司生产的四端口USB智能集线器控制器。它兼容最新的USB标准,特别是USB Gen 2 Type-C接口,支持USB Power Delivery (PD),并具备多种高级功能。该控制器广泛应用于独立USB集线器、笔记本扩展坞、台式机主板、显示器扩展坞及多功能USB 3.2 Gen 2外围设备。

    2. 技术参数


    - 工作速度:
    - 10 Gbps(SuperSpeed+)
    - 5 Gbps(SuperSpeed)
    - 480 Mbps(High-Speed)
    - 12 Mbps(Full-Speed)
    - 1.5 Mbps(Low-Speed)
    - 供电电压:
    - 5V耐受USB 2.0引脚
    - 1.21V耐受USB 3.2 Gen 2引脚
    - 工作环境温度:
    - 商业级:0°C至+70°C
    - 工业级:-40°C至+85°C
    - 存储温度:
    - -55°C至+150°C

    3. 产品特点和优势


    - 高速和多协议支持:
    支持USB 3.2 Gen 2标准,传输速率高达10 Gbps。内置的USB到I2C/SPI/UART/I²S/GPIO桥接功能支持各种通信协议。
    - 多端口灵活性:
    集成了两个Type-C端口,具有CC逻辑支持,可自动识别Type-C连接方向。还提供一个标准的USB 3.2 Gen 2端口和一个标准的USB 2.0端口。
    - 增强的电源管理:
    支持USB Link Power Management (LPM),能显著降低功耗,提高系统效率。
    - 电池充电支持:
    支持USB-IF Battery Charging rev. 1.2规范,兼容各种设备的电池充电需求,包括标准下游端口(DCP)、充电下游端口(CDP)和特定厂商充电器。

    4. 应用案例和使用建议


    - 应用案例:
    用于笔记本扩展坞时,USB7252C能通过USB Type-C端口提供多种高速数据传输功能,同时为多个设备充电。
    - 使用建议:
    确保所有Type-C端口正确配置Type-C CC逻辑。对于需要高电流输出的设备,使用外部高电流电源开关来管理供电。

    5. 兼容性和支持


    - 兼容性:
    与Microsoft Windows 10, 8, 7, XP,Apple OS X 10.4+,以及Linux hub驱动程序兼容。可以灵活地配置上游和下游端口的角色,支持多种主机配置。
    - 支持:
    提供全面的技术文档和支持,包括编程工具、应用笔记和故障排除指南。此外,Microchip公司提供全球范围内的技术支持服务,确保客户能够顺利部署和维护系统。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查所有连接是否正确,确保电源稳定且达到标准要求。检查配置寄存器设置是否正确。
    - 问题: 电池充电功能失效。
    - 解决方案: 检查外部充电电路是否配置正确,确保充电端口配置寄存器设置无误。检查充电检测电路是否正常工作。

    7. 总结和推荐


    综上所述,USB7252C是一款高性能、多功能的USB集线器控制器,适用于多种应用场景。它的高传输速率、广泛的电池充电支持和灵活的配置选项使其成为现代计算机系统和移动设备的理想选择。强烈推荐给那些需要高性能USB集线器解决方案的用户。

USB7252CT/KDX参数

参数
通用封装 VQFN-100
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB7252CT/KDX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB7252CT/KDX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB7252CT/KDX USB7252CT/KDX数据手册

USB7252CT/KDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 91.1458
2000+ ¥ 89.5326
3000+ ¥ 88.726
库存: 30000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 91145.8
