HV2662GA-G

产品分类: 其他接口芯片

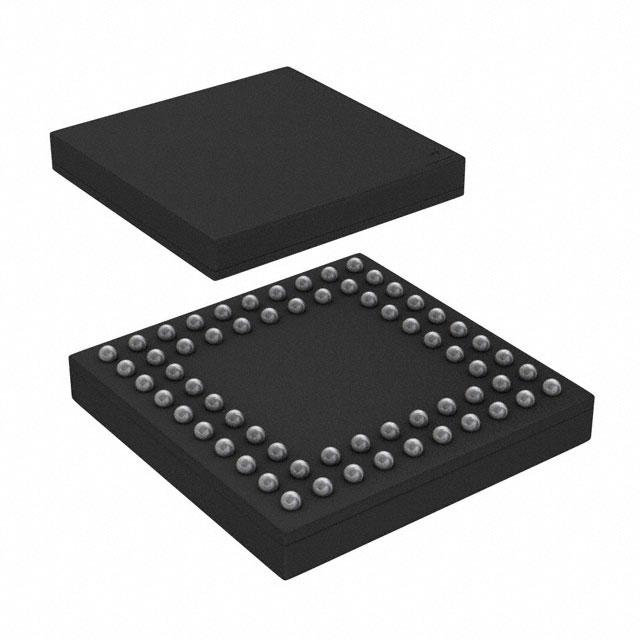

产品描述: Analog Switch 24 SPST 64-Pin VFBGA Tray
供应商型号: HV2662GA-G-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 HV2662GA-G

HV2662GA-G概述


    产品简介


    HV2662/HV2762 高压模拟开关
    HV2662 和 HV2762 是来自 Microchip Technology 的 24 通道高压模拟开关集成电路(IC)。这些 IC 主要用于需要高压信号切换且由低电压控制信号控制的应用场合,如医疗超声成像、压电换能器驱动器以及打印机等领域。HV2762 特别具备集成泄放电阻,可以消除对电容负载(例如压电换能器)的电压累积问题。HV2662 则不包含这一功能。

    技术参数


    以下是 HV2662 和 HV2762 的关键技术和性能参数:
    - 输入逻辑电平:3.3V 或 5.0V CMOS 输入逻辑电平
    - 通道配置:24 通道单极性双掷(SPST)
    - 时钟频率:最高 20 MHz 数据移位时钟频率
    - 工作环境:
    - 存储温度:-65°C 至 +150°C
    - 电源电压:
    - VDD:3.0V 至 5.5V
    - VPP:+40V 至 VNN + 200V
    - VNN:-40V 至 -160V
    - 性能参数:
    - 典型关闭隔离度:5.0 MHz 下为 -60 dB
    - 小信号开关通态电阻:26 Ω (典型值)
    - 大信号开关通态电阻:30 Ω (典型值)
    - 功耗:大约 10 μA (静态电流)

    产品特点和优势


    - 高电压开关能力:能够在高达 +160V 和 -40V 的电压范围内进行开关操作。
    - 非常低的静态电流:约 10 μA,适合电池供电设备。
    - 出色的噪声抑制能力:得益于 CMOS 逻辑电路设计,具有很强的抗干扰能力。
    - 灵活的工作电压:可以适应各种高电压组合。
    - 集成泄放电阻:HV2762 集成了泄放电阻,有助于防止电容负载上的电压累积,提升系统的可靠性。
    - 优秀的隔离性能:开关的关断隔离度达到 -60 dB,保证信号完整性。

    应用案例和使用建议


    应用案例
    1. 医疗超声成像:由于其能够处理高压信号,因此非常适合用于超声探头驱动器,以提供更高的图像分辨率。
    2. 压电换能器驱动器:高压和低电压控制能力使其适用于精确控制压电换能器,实现高效能量转换。
    3. 喷墨打印机喷头驱动:能够快速响应高压信号,实现精确打印控制。
    使用建议
    - 设置Latch-enable (LE) 时序:确保在所有数据位被时钟同步后保持高电平,以减少可能的时钟噪声馈通。
    - 合理选择工作电压:根据具体应用需求选择合适的 VPP 和 VNN 电压范围,以确保最佳性能和可靠性。
    - 避免过载:对于压电换能器负载,建议使用 HV2762 的集成泄放电阻,以减少电压累积带来的影响。

    兼容性和支持


    - 兼容性:支持多种高电压供电组合,如 VPP/VNN: +40V/-160V、+100V/-100V 和 +160V/-40V。
    - 支持和维护:Microchip Technology 提供详细的技术手册和应用指南,帮助用户正确安装和使用这些 IC。此外,该公司还提供客户技术支持服务,以解决用户在使用过程中遇到的问题。

    常见问题与解决方案


    1. 电源电压超出最大限制:
    - 解决方案:确保所有电源电压在绝对最大额定值内使用,特别是 VPP 和 VNN,以防止损坏设备。
    2. 输出信号不稳定:
    - 解决方案:检查时钟信号和数据输入的稳定性,确保时钟信号上升沿的时间宽度足够,同时也要检查数据信号是否按时被同步到时钟脉冲上。
    3. 功耗过高:
    - 解决方案:检查电源电压是否设置得太高或者是否有过多的输出信号切换,调整相关参数以降低功耗。

    总结和推荐


    HV2662 和 HV2762 在高压模拟信号的控制方面表现出色,尤其适合医疗成像、压电换能器驱动器和打印机等高精度应用场景。它们独特的功能和良好的市场竞争力使这些 IC 成为众多工程师的首选。虽然在使用时需要注意电源管理和信号同步,但通过遵循制造商提供的指南和注意事项,可以充分发挥这些 IC 的优势。因此,我强烈推荐这些产品用于需要高压信号控制的应用场合。

HV2662GA-G参数

参数
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HV2662GA-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV2662GA-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY HV2662GA-G HV2662GA-G数据手册

HV2662GA-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.7 ¥ 206.7081
25+ $ 20.5712 ¥ 172.1552
100+ $ 18.6992 ¥ 156.4889
库存: 998
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 206.7
