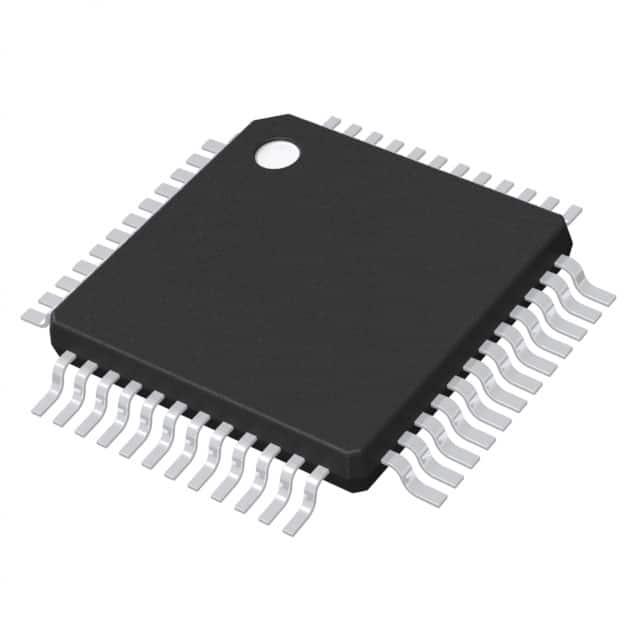

HV2701FG-G M931

产品分类: 其他接口芯片
产品描述: Analog Switch Hexadecimal SPST 48-Pin LQFP T/R
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 其他接口芯片 HV2701FG-G M931

HV2701FG-G M931概述

    # 高压模拟开关HV2601/HV2701产品技术手册解析

    产品简介


    基本介绍
    HV2601 和 HV2701 是由 Microchip Technology Inc. 设计生产的高性能高压模拟开关芯片。这两款芯片集成了16通道高电压双向DMOS开关,适用于需要高效控制高电压信号的场景。HV2601 和 HV2701 的核心特点是其卓越的低功耗表现、高可靠性及广泛的应用范围,适用于医疗超声成像、无损检测金属缺陷、压电换能器驱动以及光学MEMS模块等领域。
    主要功能
    - 高电压模拟信号控制:可处理从VNN(-160V)到VPP(+40V)的宽电压范围,提供高效的高电压信号切换。
    - 集成逻辑电路:支持CMOS逻辑电路设计,显著降低功耗。
    - 高速数据传输:最大支持20 MHz的时钟频率,确保数据传输效率。
    - 高隔离度:典型值为-60 dB的关断隔离度(5.0 MHz),在高频信号传输中表现出色。
    应用领域
    - 医疗超声成像设备
    - 工业无损探伤检测设备
    - 压电换能器驱动系统
    - 光学MEMS设备

    技术参数


    以下是HV2601/HV2701的主要技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压范围 | VDD | 3.0V | 5.5V
    | 正极高压供电范围 | VPP | -40V +160V
    | 负极高压供电范围 | VNN | +40V -160V
    | 开关导通电阻 | RONS | 16 | 26 | 38 | Ω |
    | 关断隔离度 | KO | -60 | -33 dB @ 5 MHz |
    | 电源功耗 | IPPQ | 10 | 50 μA |
    | 输入电压范围 | VIH | 0.9VDD VDD
    支持的电气特性
    - 输入逻辑电平兼容3.3V。
    - 支持宽范围的高电压信号传输。
    - 在关断状态下的泄漏电流非常低,仅为μA级别。
    - 数据输入时钟频率可达20 MHz。
    工作环境
    - 温度范围:0°C 至 70°C
    - 存储温度:-65°C 至 150°C

    产品特点和优势


    HV2601/HV2701拥有诸多突出特点:
    1. 低功耗:典型值为-10 μA的静态功耗,适合对能耗敏感的应用场景。
    2. 高隔离性能:通过-60 dB的典型关断隔离度,能够有效抑制噪声干扰。
    3. 高可靠性:采用高电压CMOS技术,支持从DC到50 MHz的小信号频率响应。
    4. 灵活配置:可通过多种组合实现高电压供电设计,如VPP/VNN:+40V/-160V、+100V/-100V、+160V/-40V。
    5. 集成化设计:HV2701型号带有输出放电电阻,可以消除容性负载上的电压积累。

    应用案例和使用建议


    典型应用场景
    - 医疗超声成像设备:用于精确控制超声波信号发射。
    - 工业无损检测设备:可快速准确地检测金属表面缺陷。
    - MEMS光学模块:配合光调制器实现微米级精度的光线调控。
    使用建议
    1. 合理选择供电电压:根据具体应用需求选择合适的VPP/VNN电压组合,以优化性能。
    2. 避免过快供电变化:确保VDD、VPP、VNN的上升和下降时间不少于1毫秒,防止损坏器件。
    3. 注意热管理:在高温环境下使用时,需采取有效的散热措施。

    兼容性和支持


    兼容性
    HV2601/HV2701与多种标准接口兼容,可无缝对接现有电子系统。此外,其封装形式多样,包括42球倒装芯片及48引脚LQFP/TQFP封装,满足不同客户的设计需求。
    售后支持
    Microchip Technology Inc. 提供全面的技术支持服务,包括在线文档、样品申请、技术支持热线等,确保用户获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常开启 | 检查供电电压是否符合要求。 |
    | 输出信号出现异常波动 | 确认接地是否正确连接并重新校准。 |
    | 功耗高于预期 | 检查外部负载是否过大。 |

    总结和推荐


    HV2601/HV2701是一款兼具高性能和高可靠性的高压模拟开关芯片,特别适合需要高精度、高稳定性的应用场景。其低功耗设计、广泛的电压适应能力以及出色的隔离性能使其在市场上具有很强的竞争优势。总体而言,我们强烈推荐此产品用于各类高电压信号处理需求的项目中。

HV2701FG-G M931参数

参数
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HV2701FG-G M931厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV2701FG-G M931数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY HV2701FG-G M931 HV2701FG-G M931数据手册

HV2701FG-G M931封装设计

查看详情并下载
Symbol
Footprint
3D Model
