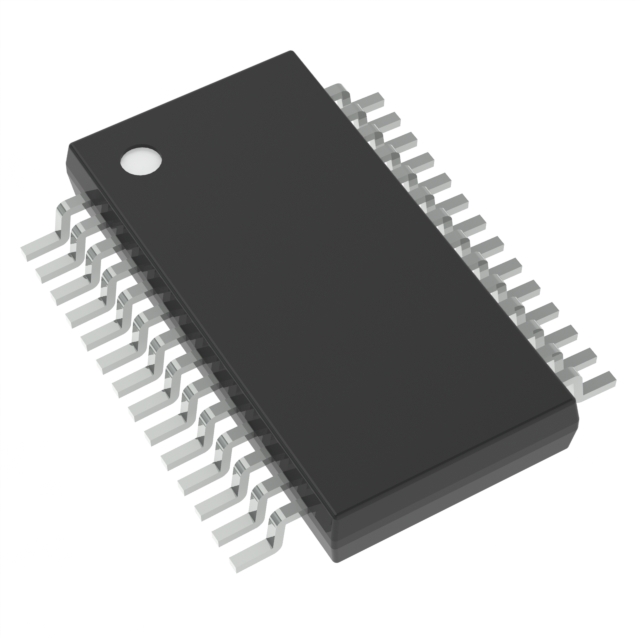

PS501-I/SS

产品分类: 电池管理芯片
产品描述: 5.6V 18V SMBus 锂离子电池 SSOP-28 贴片安装 10.2mm*5.3mm*1.75mm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 电池管理芯片 PS501-I/SS

PS501-I/SS概述


    产品简介


    PS501 是一款由 Microchip Technology Inc. 设计并制造的单芯片可编程电池管理解决方案。主要应用于锂离子(Li-Ion)和聚合物锂电池(Li-Polymer)的充电和监测。PS501集成了先进的控制算法和高精度测量电路,能够在多种充电场景下提供精确的容量报告、温度监测和电压监控。

    技术参数


    - 基本参数
    - 兼容性: 兼容 SMBus 1.1 和 SBData 1.1
    - 接口: 包含两个可编程双向数字输入输出端口(GPIO),SMBus 接口用于通信
    - 封装: 28 引脚 SSOP 封装
    - 功能特性
    - 精准测量: 集成高精度 16 位 sigma-delta ADC,可测量电流、温度和电压
    - 灵活电源模式: 支持连续运行、采样和休眠模式
    - 参数存储: 256 字节 EEPROM 用于存储用户自定义参数和学习数据
    - 温度传感: 内置温度传感器和可选外部热敏电阻输入
    - 性能指标
    - 电流测量: 使用外部感测电阻器,能够精确测量正负两侧的电流
    - 温度测量: 可通过内置温度传感器或外部热敏电阻进行温度测量
    - 电源消耗: 睡眠模式下的功耗低于 25 μA,储存模式下的功耗低于 1 μA

    产品特点和优势


    PS501 的最大优势在于其高度集成的特性,使其成为锂离子和锂聚合物电池管理的理想选择。它不仅支持通过 SMBus 接口进行远程配置,还可以灵活适应各种充电模式和电池配置。此外,其嵌入式 PowerSmart 专利算法能够提供精确的电池容量报告和温度监测,使得系统在各种工作条件下都能保持高效稳定。

    应用案例和使用建议


    PS501 主要用于笔记本电脑、智能手机和其他便携式设备的电池管理系统中。例如,在笔记本电脑中,PS501 能够精确监控电池状态,从而延长电池寿命并提高系统的整体效率。为了更好地利用这一特性,建议在设计电池管理系统时优先考虑使用 PS501,并根据实际需求调整配置参数以达到最佳效果。

    兼容性和支持


    PS501 兼容多种电子设备和标准协议,如 SMBus 1.1 和 SBData 1.1。厂商 Microchip Technology 提供了详尽的技术支持文档和开发工具,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    - Q: 如何确保电流测量的准确性?
    - A: 使用外部感测电阻器,并进行在制程中的校准。具体可以通过设置 NullCurr 参数来补偿零电流读数,从而提高电流测量的准确度。

    - Q: 如何正确配置 SMBus 接口?
    - A: 在配置过程中需参考技术手册中的详细步骤,正确连接 SMBus 接口,并确保正确的电压水平。

    总结和推荐


    综上所述,PS501 是一款功能强大且灵活的电池管理系统,适用于各种需要精确电池管理的应用场景。凭借其高精度测量、可编程配置能力和灵活的电源管理模式,PS501 能有效提升设备的整体性能。对于希望优化电池管理和提高设备可靠性的用户而言,PS501 是一个值得推荐的选择。

PS501-I/SS参数

参数
故障保护 -
最小工作供电电压 5.6V
最小输出电压 -
最大工作供电电压 18V
接口类型 SMBus
电池类型 锂离子电池
功能 -
最大输出电压 -
输出电流 -
长*宽*高 10.2mm*5.3mm*1.75mm
通用封装 SSOP-28
安装方式 贴片安装
应用等级 工业级
包装方式 管装

PS501-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PS501-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电池管理芯片 MICROCHIP TECHNOLOGY PS501-I/SS PS501-I/SS数据手册

PS501-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
