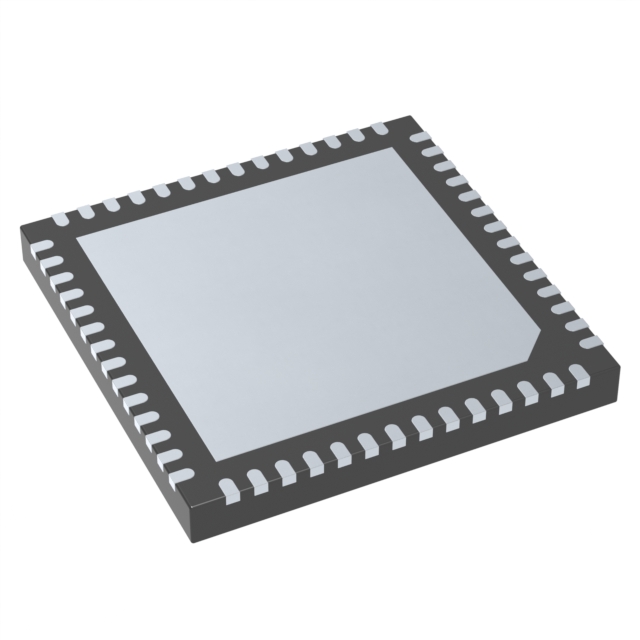

USB5744T-I/2GX01

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed/Super Speed 4 Port Hub Controller USB 3.1 3.3V T/R 56-Pin VQFN EP
供应商型号: 579-USB5744T-I/2GX01
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 USB5744T-I/2GX01

USB5744T-I/2GX01概述

    # 全面解析Microchip USB5744:一款高集成度USB控制器芯片

    产品简介


    Microchip Technology Inc.推出的USB5744是一款高度集成化的四端口SS/HS USB控制器集线器,专为嵌入式USB应用设计。它支持USB 3.1 Gen 1(5 Gbps)、USB 2.0(480 Mbps)、Full-Speed(12 Mbps)和Low-Speed(1.5 Mbps),适用于多种下游设备。此芯片集成了4个全功能的USB 3.1 Gen 1端口和1个USB 2.0上游端口,支持电池充电规范(BC1.2),并提供丰富的配置选项以满足不同OEM需求。
    主要功能
    - 支持USB 3.1 Gen 1及USB 2.0高速传输
    - 集成电池充电检测电路,支持多种充电模式(如DCP、CDP、SDP)
    - 提供可编程功能如PortSwap、PHYBoost和VariSense,用于优化信号完整性和接收灵敏度
    - 通过OTP或SPI ROM进行配置编程
    应用领域
    - 独立USB集线器
    - 笔记本扩展坞
    - 主板
    - 显示器扩展坞
    - 多功能USB 3.1 Gen 1外围设备

    技术参数


    以下是USB5744的关键技术规格:
    | 参数 | 描述 |

    | 通信协议 | USB 3.1 Gen 1(5 Gbps)、USB 2.0(480 Mbps) |
    | 端口数量 | 4个下游端口 + 1个上游端口 |
    | 电池充电支持 | USB-IF Battery Charging v1.2 (DCP, CDP, SDP) |
    | 电源管理 | USB Link Power Management (LPM) |
    | 温度范围 | 商业级:0°C 至 +70°C;工业级:-40°C 至 +85°C |
    | 封装形式 | 56-pin VQFN (7 x 7 mm),无铅且符合RoHS标准 |
    | 内存资源 | 8 KB RAM、64 KB ROM、8 KB OTP |

    产品特点和优势


    USB5744以其高性能和灵活性在众多应用场景中脱颖而出,其主要特点如下:
    - 强大的多端口支持:4个独立的下游端口确保高效的数据传输能力。
    - 灵活的配置选项:可通过OTP或SPI ROM实现个性化定制,支持多达256种配置。
    - 卓越的信号完整性:PortSwap、PHYBoost和VariSense功能有效提升系统鲁棒性。
    - 广泛的兼容性:支持主流操作系统(如Windows 8/7/XP、macOS和Linux)。
    - 低功耗设计:针对低功耗需求进行了专门优化,适合便携式设备。

    应用案例和使用建议


    应用场景
    - 笔记本电脑通过扩展坞连接多个外部设备,如打印机、外接硬盘和显示器。
    - 智能手机和平板电脑的快充解决方案,支持快速识别和适配不同类型的充电器。
    使用建议
    1. 在设计时应合理布局PCB,尽量减少USB差分对的走线长度差异。
    2. 对于复杂环境下的应用,建议启用PHYBoost功能来增强信号强度。
    3. 结合具体需求选择合适的电池充电模式,例如SDP模式适用于低功耗设备。

    兼容性和支持


    USB5744与市面上大多数USB设备完全兼容,尤其是对新发布的USB Type-C接口具有良好的支持。此外,Microchip还提供了详尽的技术文档和支持服务,包括免费下载的Datasheet和技术白皮书。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | USB端口无法正常工作 | 检查配置寄存器设置是否正确 |
    | 充电速度较慢 | 调整电池充电检测电路参数 |
    | 数据传输不稳定 | 启用PHYBoost或调整差分对布线布局 |

    总结和推荐


    综上所述,Microchip USB5744凭借其卓越的技术性能、丰富的产品特性和广泛的适用性,成为一款极具竞争力的USB控制器芯片。无论是在消费电子还是工业控制领域,该产品都展现出强大的市场潜力。我们强烈推荐给需要高性能USB解决方案的设计工程师和制造商。
    推荐指数:★★★★★

USB5744T-I/2GX01参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

USB5744T-I/2GX01厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
