USB5816T-I/KD

产品分类: 其他接口芯片
产品描述: Hub 6Ports USB 3.1
供应商型号: USB5816T-I/KD 1725+
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 USB5816T-I/KD

USB5816T-I/KD概述

    USB5816 六端口 USB 3.1 Gen 1 智能集线器技术手册

    产品简介


    USB5816 是一款由 Microchip Technology 开发的高性能六端口 USB 3.1 Gen 1 集线器控制器。它结合了 USB 3.1 Gen 1 和 USB 2.0 技术,支持多种下游端口配置,包括一个 USB Type-C 端口、四个 USB 3.1 Gen 1 传统端口和一个 USB 2.0 端口。USB5816 还支持 USB-IF 电池充电规范 (BC1.2),广泛应用于笔记本扩展坞、PC 主板和多功能 USB 3.1 Gen 1 外设等场合。

    技术参数


    - 数据传输速率:5 Gbps(USB 3.1 Gen 1),480 Mbps(Hi-Speed USB 2.0),12 Mbps(全速 USB),1.5 Mbps(低速 USB)
    - 电压支持:5V 宽容 USB 2.0 引脚,1.32V 宽容 USB 3.1 Gen 1 引脚
    - 集成特性:内置终止和上拉/下拉电阻
    - 智能端口控制:内部端口控制器可管理 I/O、VBUS 及其他信号
    - 片上存储:8 KB RAM,64 KB ROM,8 KB 一次编程 (OTP) ROM
    - 兼容操作系统:Microsoft Windows 10, 8, 7, XP;Apple OS X 10.4+;Linux 集线器驱动

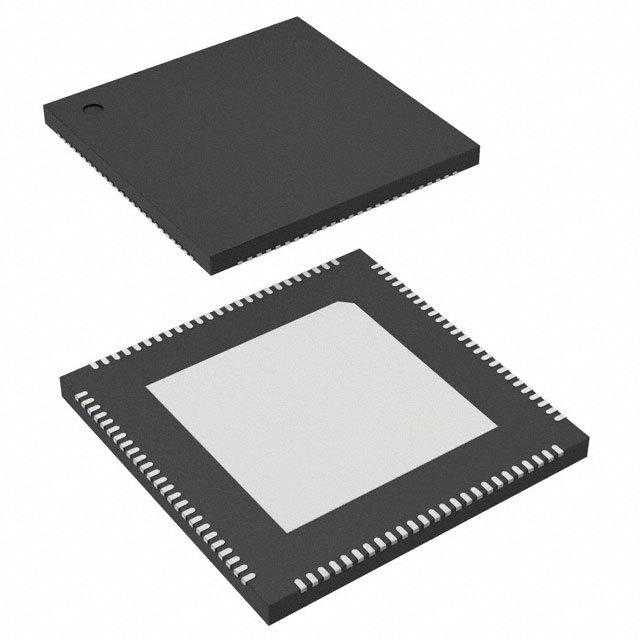

    - 封装:100 引脚 VQFN(12mm x 12mm)

    产品特点和优势


    - 高速数据传输:支持 5 Gbps 的 USB 3.1 Gen 1 和 480 Mbps 的 USB 2.0 数据传输,满足现代设备的数据需求。
    - 高兼容性:兼容 USB 3.1 Gen 1、USB 2.0、1.5 Mbps 和 12 Mbps 速度,具备广泛的应用范围。
    - 多协议支持:支持 I2C/SPI/GPIO 接口桥接,方便连接外部电路和设备。
    - 电池充电功能:通过集成电池充电检测电路支持 USB-IF BC1.2 规范,适用于各种便携设备。
    - 低功耗:采用低功耗设计,减少热损耗,提高系统可靠性。

    应用案例和使用建议


    - 笔记本扩展坞:集成多个 USB 端口,便于连接外设和充电。
    - PC 主板:作为高性能 USB 集线器,用于扩展主机的外设连接能力。
    - 多功能 USB 设备:集成多种 USB 速度和充电模式,适合多功能设备使用。
    使用建议:
    - 在设计时应确保所有 USB 端口正确配置,以实现最佳性能。
    - 考虑到兼容性和电源管理,建议在系统设计阶段详细规划端口分配。

    兼容性和支持


    - 兼容性:USB5816 与多种操作系统和 USB 设备兼容,适用于广泛的设备。
    - 支持服务:提供详细的技术文档和配置指南,可通过 Microchip 的官方网站获取最新的资料和技术支持。

    常见问题与解决方案


    - 问题1:如何配置端口?
    - 解决方法:参考《USB5816 技术手册》中的配置章节,根据需要选择合适的配置参数。
    - 问题2:如何启用电池充电功能?
    - 解决方法:通过配置寄存器启用电池充电功能,确保硬件支持并遵循相关规范。
    - 问题3:如何处理 USB 信号完整性问题?
    - 解决方法:使用 PHYBoost 功能调整信号驱动强度,改善信号完整性。

    总结和推荐


    USB5816 是一款高效、多功能且兼容性强的 USB 集线器控制器,特别适用于需要多种 USB 端口和电池充电功能的应用场景。它具备出色的兼容性、丰富的功能和易于配置的特点,是现代 USB 应用的理想选择。强烈推荐使用 USB5816 以提升系统的性能和灵活性。

USB5816T-I/KD参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 在售

USB5816T-I/KD厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB5816T-I/KD数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB5816T-I/KD USB5816T-I/KD数据手册

USB5816T-I/KD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 46.875
500+ ¥ 41.724
1000+ ¥ 39.627
3000+ ¥ 37.236
10000+ ¥ 36.273
库存: 374
起订量: 100 增量: 2500
交货地:
最小起订量为:100
合计: ¥ 4687.5
