首页  >  产品百科  >  USB7006-I/KDX

USB7006-I/KDX

产品分类: 其他接口芯片
产品描述:
供应商型号: USB7006-I/KDX
供应商: 国内现货
标准整包数: 1000

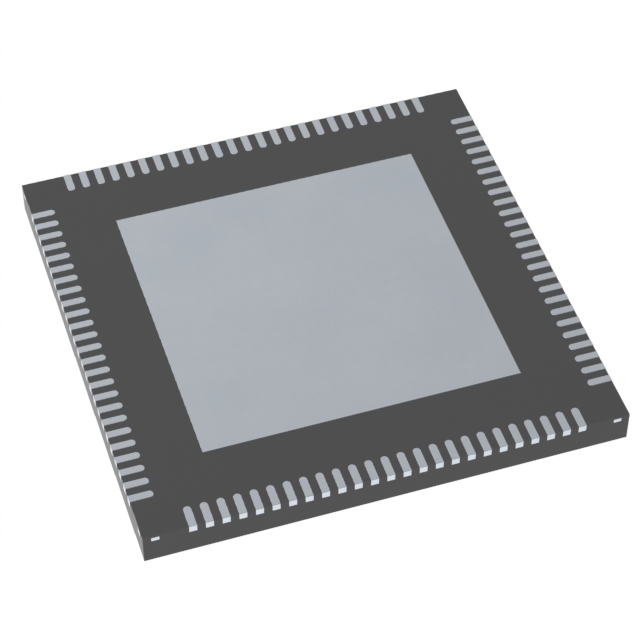

MICROCHIP TECHNOLOGY 其他接口芯片 USB7006-I/KDX

USB7006-I/KDX概述

    USB7006 6-Port USB SmartHub 技术手册解析

    1. 产品简介


    USB7006是一款低功耗、高度可配置的USB 3.2 Gen 1集线器控制器,内置六个下游端口,包括五个USB 3.2 Gen 1标准端口和一个USB 2.0标准端口。这款芯片还具备一系列先进的功能,使其广泛适用于独立USB集线器、笔记本扩展坞、PC主板、PC显示器扩展坞及多功能USB 3.2 Gen 1外围设备等场合。

    2. 技术参数


    - 支持速度:支持USB 3.2 Gen 1 (5 Gbps)、USB 2.0 (480 Mbps)、USB 1.5 Mbps 和 1.5 Mbps;
    - 电压兼容性:5V兼容的USB 2.0引脚,1.32V兼容的USB 3.2 Gen 1引脚;
    - 端口控制:支持电池充电的五种下游端口(DCP、CDP、SDP);
    - 集成资源:集成了终止电阻和上下拉电阻;
    - 存储容量:96kB RAM和256kB ROM;
    - 配置选项:可以通过OTP内存或外部SPI内存进行编程配置;
    - 封装形式:采用100针VQFN封装(12mm x 12mm),符合RoHS标准;
    - 温度范围:商业级0°C至+70°C;工业/汽车级-40°C至+85°C;
    - 认证情况:通过USB-IF认证。

    3. 产品特点和优势


    - 高速数据传输:最高支持5Gbps的SuperSpeed数据传输能力;
    - 灵活配置:可通过外部SPI内存或OTP内存进行多种配置,方便实现不同的系统需求;
    - 兼容性强:兼容Windows 11, 10, 8, 7, XP以及Apple OS X 10.4+ 和Linux驱动程序;
    - 高可靠性:内置电源管理和过流检测功能,提高系统的稳定性和可靠性;
    - 灵活性强:支持端口交换功能,允许任何USB端口在集线器操作期间扮演主机角色。

    4. 应用案例和使用建议


    应用案例:
    - 独立USB集线器:适合构建高性能USB扩展解决方案;
    - 笔记本扩展坞:为笔记本电脑提供丰富的USB端口;
    - PC主板和显示器扩展坞:增强电脑连接外部设备的能力;
    - 多功能USB 3.2 Gen 1外围设备:为外设提供高速数据传输。
    使用建议:
    - 配置默认端口功能时,确保正确设置配置电阻,以实现预期的功能;
    - 考虑到信号完整性问题,合理调整PHYBoost参数;
    - 利用PortSplit功能分离高速和全速USB信号,便于并行处理不同类型的数据流;
    - 在设计布线时,应注意保持USB信号线的对称和避免信号交叉。

    5. 兼容性和支持


    - 兼容性:与Microsoft Windows、Apple OS X和Linux系统兼容;
    - 技术支持:Microchip提供了广泛的文档和支持,包括技术手册、应用笔记和在线支持服务;
    - 配置工具:提供全面的软件编程工具MPLAB Connect Configurator,简化配置流程。

    6. 常见问题与解决方案


    - 问题一:无法进入Hub模式?
    - 解决方案:检查RESETN信号状态是否正确,确认已启用正确的电源供应。
    - 问题二:USB信号质量不佳?
    - 解决方案:调节PHYBoost参数,优化信号驱动强度。
    - 问题三:设备未能检测到下游电池充电?
    - 解决方案:确认已正确设置配置电阻,并检查PRTCTLx信号。

    7. 总结和推荐


    USB7006是一款高度集成且功能强大的USB集线器控制器,特别适用于需要高速数据传输、灵活配置和高可靠性的应用场合。其多样化的配置选项和强大的硬件特性使其在市场上具备显著的竞争优势。因此,强烈推荐用于需要高性能USB连接解决方案的应用中。

USB7006-I/KDX参数

参数
通用封装 VQFN-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB7006-I/KDX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB7006-I/KDX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB7006-I/KDX USB7006-I/KDX数据手册

USB7006-I/KDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 78.1282
2000+ ¥ 76.7454
3000+ ¥ 76.054
库存: 3000
起订量: 1000 增量: 168
交货地:
最小起订量为:1000
合计: ¥ 78128.2
