USB7006T-I/KDX

产品分类: 其他接口芯片
产品描述:
供应商型号: 579-USB7006T-I/KDX
供应商: Mouser
标准整包数: 1

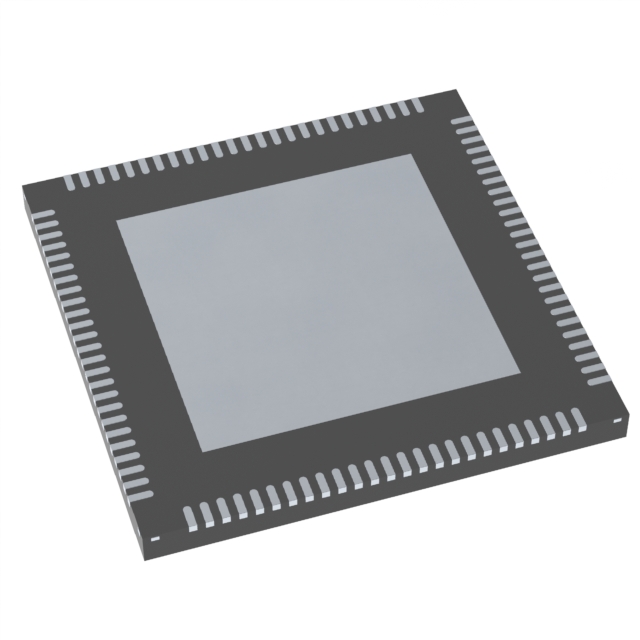

MICROCHIP TECHNOLOGY 其他接口芯片 USB7006T-I/KDX

USB7006T-I/KDX概述

    USB7006: A Comprehensive Guide to the 6-Port USB SmartHub

    1. 产品简介


    USB7006是由Microchip Technology Inc.开发的一款6端口USB智能集线器控制器。它具有五个标准的USB 3.2 Gen 1下游端口和一个标准的USB 2.0下游端口。该芯片集成了一系列先进功能,包括USB到I2C/SPI/I2S/GPIO桥接端点支持、USB Billboard设备,以及对多种下游设备充电的支持。USB7006广泛应用于笔记本扩展坞、PC主板、显示器扩展坞和多功能USB 3.2 Gen 1外设等领域。

    2. 技术参数


    以下是USB7006的主要技术规格和技术参数:
    - 端口配置:五个标准的USB 3.2 Gen 1端口和一个标准的USB 2.0端口
    - 传输速率:支持5Gbps(USB 3.2 Gen 1)、480 Mbps(USB 2.0)、12 Mbps(全速)和1.5 Mbps(低速)
    - 电源管理:支持USB Link Power Management(LPM)
    - 内部存储:96 kB RAM,256 kB ROM,8 kB OTP ROM
    - 兼容性:与Microsoft Windows 11、10、8、7、XP,Apple OS X 10.4+,及Linux集线器驱动兼容
    - 温度范围:商业级(0°C 至 +70°C),工业/汽车级(-40°C 至 +85°C)
    - 封装:100引脚VQFN(12mm x 12mm),符合RoHS标准
    - 其他特性:支持USB-IF电池充电规范1.2,集成微控制器,可编程的USB收发器驱动强度和接收灵敏度

    3. 产品特点和优势


    - 多端口支持:五个USB 3.2 Gen 1端口和一个USB 2.0端口为用户提供广泛的连接选项。
    - 灵活配置:通过配置短路(Configuration Straps)可以方便地进行默认配置,无需额外的OTP或外部SPI ROM。
    - 集成微控制器:内置微控制器管理I/O、VBUS和其他信号。
    - 电池充电支持:支持USB-IF电池充电规范1.2(BC1.2),支持多种充电模式,包括DCP、CDP和SDP。
    - 高速传输:通过SuperSpeed和Hi-Speed功能提供高速数据传输。
    - 增强的安全性和兼容性:适用于多种操作系统和平台。

    4. 应用案例和使用建议


    USB7006非常适合于需要高数据传输率和多种充电方式的场景,如笔记本电脑扩展坞、PC主板、显示器扩展坞等。对于开发人员,可以参考手册中提供的配置示例和短路设置,以优化端口配置和提高系统的整体性能。例如,在使用USB7006构建笔记本扩展坞时,可以利用其强大的电池充电功能和灵活的配置选项来满足不同用户的需要。

    5. 兼容性和支持


    USB7006与各种主流操作系统和平台兼容,包括Windows、macOS和Linux。此外,该产品还支持多个USB端口的同时使用,并且可以与Microchip的其他USB设备无缝集成。厂商提供了详细的文档和支持资源,以帮助用户快速上手并解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:无法识别USB设备
    - 解决方案:确保USB设备正确插入,并检查所有端口是否启用。检查是否有USB 3.2 Gen 1和USB 2.0之间的兼容性问题。

    - 问题2:端口不工作
    - 解决方案:检查相关端口的配置和控制信号。如果必要,尝试更新固件或重新配置系统参数。
    - 问题3:电池充电异常
    - 解决方案:确认USB-IF电池充电规范1.2是否被正确支持,并检查充电电缆和设备是否符合规范要求。

    7. 总结和推荐


    USB7006是一款功能强大且高度集成的6端口USB智能集线器控制器,适用于各种高要求的应用场景。其丰富的特性和灵活的配置选项使其在市场上具有很强的竞争力。对于需要高性能USB连接和电池充电功能的项目,强烈推荐使用USB7006。该产品不仅可以提升用户体验,还能显著简化硬件设计过程。

USB7006T-I/KDX参数

参数
通用封装 VQFN-100
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB7006T-I/KDX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB7006T-I/KDX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB7006T-I/KDX USB7006T-I/KDX数据手册

USB7006T-I/KDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 8.7465 ¥ 73.9079
库存: 0
起订量: 2500 增量: 1
