UFX6000-VE-TR

产品分类: 其他接口芯片
产品描述:
供应商型号: UFX6000-VE-TR-ND
供应商: Digi-Key
标准整包数: 1500
MICROCHIP TECHNOLOGY 其他接口芯片 UFX6000-VE-TR

UFX6000-VE-TR概述

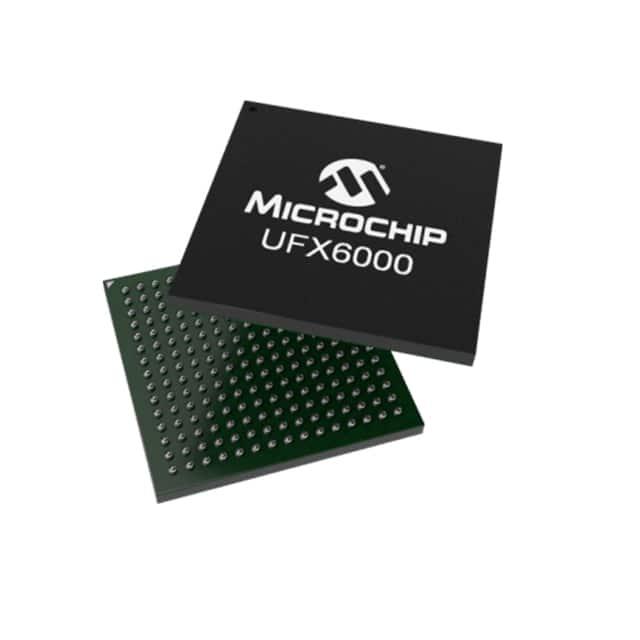

    SMSC UFX6000 USB 2.0 Hi-Speed Graphics Controller

    1. 产品简介


    SMSC UFX6000是一款高性能的USB 2.0高速图形控制器,集成了VGA、HDMI/DVI和数字RGB接口,适用于多种视频适配器、扩展坞站、瘦客户端、USB显示器和投影仪以及嵌入式系统等领域。它通过单芯片解决方案实现了USB到视频的转换,无需额外的内部显卡即可扩展PC工作站至多个显示器。

    2. 技术参数


    - USB 2.0 设备控制器
    - 完全符合USB 2.0规范,可运行在高速(480 Mbps)模式下。
    - 支持控制端点、批量输出端点和中断输入端点。
    - 集成USB 2.0物理层(PHY)。
    - 内置USB终端上拉/下拉电阻。
    - 差分信号短路保护。
    - 图形子系统
    - 集成HDMI/DVI控制器及PHY,符合DVI 1.0和HDMI 1.3规范。
    - 支持S/PDIF和I2S输入(无损PCM音频)。
    - 集成三通道10位视频数模转换器(VGA输出)。
    - 数字RGB接口支持双数据率12/15位和单数据率24位数字RGB。
    - 支持最高分辨率为2048x1152 (QWXGA),提供32位颜色支持。
    - 支持显示克隆和扩展功能。
    - 符合VESA自动显示识别。
    - 具备伽玛校正、颜色查找表(CLUT)、三重缓冲动画等功能。
    - DDR2 SDRAM 控制器
    - 16位数据总线,13位地址总线。
    - 符合JEDEC DDR2标准(JESD79-2E)。
    - 电源管理
    - 支持低功耗操作模式。
    - 支持总线供电和自供电操作。
    - 其他特性
    - 可选EEPROM控制器。
    - IEEE 1149.1 (JTAG) 边界扫描测试访问端口(TAP)控制器。
    - 软件支持
    - 微软Windows XP/Vista/7驱动程序。

    3. 产品特点和优势


    - 集成度高:集成USB 2.0设备控制器、HDMI/DVI控制器、VGA输出等多接口,简化设计复杂度。
    - 高性能:支持高达2048x1152分辨率,适用于多种视频应用。
    - 灵活性:可通过数字RGB接口连接外部显示接口IC,具有广泛的适用性。
    - 兼容性强:支持多种操作系统和平台,适用于广泛的应用场景。
    - 低功耗:支持多种低功耗模式,有助于延长电池寿命或减少功耗成本。

    4. 应用案例和使用建议


    - USB显示器和投影仪:通过USB接口实现远程显示功能,适用于桌面扩展和移动办公场景。
    - 嵌入式系统:集成度高的设计使其易于在嵌入式设备中实现图像处理功能。
    - 使用建议:建议根据具体应用场景选择合适的分辨率和颜色深度设置,以确保最佳性能。对于需要更高分辨率的场合,考虑增加DDR2 SDRAM容量。

    5. 兼容性和支持


    - 兼容性:支持多种操作系统和设备,如Windows XP/Vista/7,可以轻松集成到现有系统中。
    - 支持和服务:制造商提供详尽的技术文档、驱动程序和其他支持材料,帮助客户快速解决问题。

    6. 常见问题与解决方案


    - Q: 设备无法正常工作怎么办?
    - A: 检查USB连接是否稳定,确认驱动程序已正确安装。如仍有问题,请参考手册中的故障排查指南。

    - Q: 如何优化性能?
    - A: 调整DDR2 SDRAM容量和分辨率设置,以满足特定应用需求。确保电源供应稳定,避免电压波动。

    7. 总结和推荐


    SMSC UFX6000以其高集成度、高性能和广泛兼容性,在多种应用场景中表现出色。无论是用于USB显示器、投影仪还是嵌入式系统,都具有显著的优势。强烈推荐此产品给需要高效、灵活视频解决方案的用户和开发者。

UFX6000-VE-TR参数

参数
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UFX6000-VE-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UFX6000-VE-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY UFX6000-VE-TR UFX6000-VE-TR数据手册

UFX6000-VE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 20.5193 ¥ 171.7212
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 0
