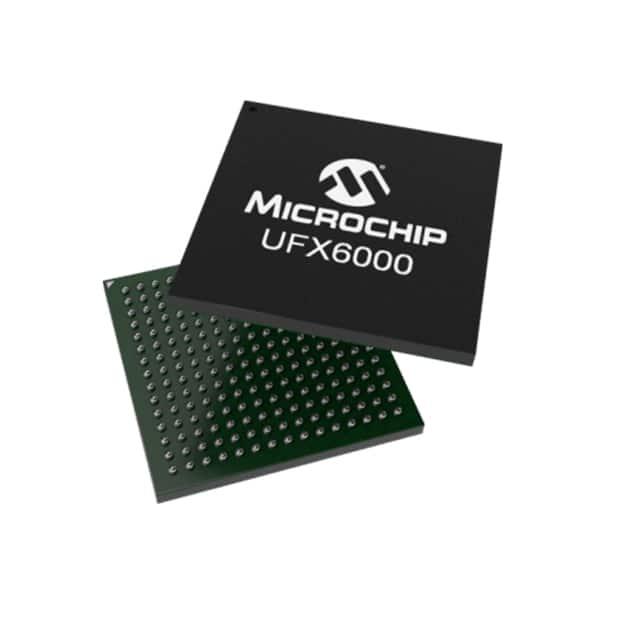

UFX6000-VE

产品分类: 其他接口芯片
产品描述: High Speed Graphics Controller USB 2.0 3.3V Tray 225-Pin LFBGA
供应商型号: 579-UFX6000-VE
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 UFX6000-VE

UFX6000-VE概述

    SMSC UFX6000 USB 2.0 Hi-Speed Graphics Controller

    1. 产品简介


    SMSC UFX6000是一款高效率的USB 2.0高速图形控制器,支持VGA、HDMI/DVI及数字RGB接口。该控制器适用于多种场合,如USB视频适配器、扩展坞站、瘦客户机、USB显示器及投影仪等嵌入式系统。它的集成设计使得无需额外安装显卡即可通过USB接口实现多屏显示扩展。

    2. 技术参数


    - USB设备控制器
    - 符合USB 2.0规范
    - 支持全速(480 Mbps)模式
    - 支持控制端点、块输出端点及中断输入端点
    - 集成USB 2.0物理层(PHY)
    - 内置USB终止拉上/拉下电阻
    - 差分信号短路保护
    - 图形子系统
    - 集成HDMI/DVI控制器和物理层(PHY),符合DVI v1.0和HDMI v1.3标准
    - 支持S/PDIF和I2S音频输入(2通道无损PCM)
    - VGA输出带三重10位视频数模转换器
    - 支持双数据率和单数据率的12/15位及24位数字RGB
    - 分辨率支持高达2048x1152(QWXGA),色彩深度达32位
    - 支持克隆和扩展显示
    - 兼容VESA自动显示识别
    - 伽玛校正和色彩查找表(CLUT)
    - DDR2 SDRAM控制器
    - 16位数据总线,13位地址总线
    - 符合JEDEC DDR2标准
    - 电源管理
    - 支持低功耗运行模式
    - 支持总线供电和自我供电
    - 其他特性
    - 可选EEPROM控制器
    - 支持IEEE 1149.1(JTAG)边界扫描TAP控制器
    - 软件支持
    - 微软Windows® XP/Vista/7驱动程序
    - 封装与环境
    - 225球LFBGA封装,符合RoHS标准
    - 商业温度范围:0°C至+70°C

    3. 产品特点和优势


    SMSC UFX6000具有以下显著特点和优势:
    - 高度集成:集成了USB 2.0设备控制器、HDMI/DVI控制器和物理层、DDR2 SDRAM控制器等关键组件,减少了外部元件需求,简化了设计。
    - 高效的数据传输:支持高速数据传输(480 Mbps),确保流畅的图像显示。
    - 广泛的分辨率和色彩支持:可支持高达2048x1152的分辨率和32位色彩深度,适合高清晰度显示需求。
    - 灵活的显示连接方式:可通过VGA、HDMI/DVI及数字RGB等多种接口实现不同类型的显示连接。
    - 节能设计:支持低功耗运行模式,降低功耗并延长设备使用寿命。

    4. 应用案例和使用建议


    - USB视频适配器:通过USB接口轻松连接额外显示器,适合便携式工作站和多屏办公需求。
    - 扩展坞站和USB集线器:用于将单一USB接口扩展为多个,支持更多设备同时连接。
    - 瘦客户机和嵌入式系统:提供紧凑且高效的图形处理能力,适用于空间受限的应用环境。
    使用建议:
    - 在使用UFX6000进行高分辨率显示时,注意散热管理,避免过热影响设备性能。
    - 确保系统软件正确安装和配置UFX6000的驱动程序,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:UFX6000与各种标准USB接口和显示标准兼容,易于集成到现有系统中。
    - 软件支持:提供适用于Windows® XP/Vista/7的操作系统驱动程序,便于快速部署和使用。
    - 技术支持:联系SMSC销售代表获取更多应用指南、异常表和设计指南等技术支持材料。

    6. 常见问题与解决方案


    - 问题1:系统无法检测到UFX6000设备。
    - 解决方法:检查USB连接是否牢固,重新安装设备驱动程序。

    - 问题2:显示图像质量不佳。
    - 解决方法:调整分辨率设置,确保与显示器兼容;检查视频信号线缆是否完好。
    - 问题3:系统性能低下。
    - 解决方法:确认是否启用了低功耗模式,适当调整电源管理设置。

    7. 总结和推荐


    综上所述,SMSC UFX6000以其强大的功能和出色的性能成为市场上的理想选择。它不仅能够满足多样化的显示需求,还能显著提升系统的整体效率。对于需要USB接口进行图形扩展的应用场景,UFX6000无疑是一个值得推荐的产品。无论是家庭办公、商业展示还是嵌入式系统设计,UFX6000都是一个可靠的选择。

UFX6000-VE参数

参数
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

UFX6000-VE厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UFX6000-VE数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY UFX6000-VE UFX6000-VE数据手册

UFX6000-VE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.655 ¥ 242.1348
25+ $ 23.436 ¥ 198.0342
100+ $ 20.7165 ¥ 175.0544
250+ $ 20.706 ¥ 174.9657
库存: 148
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 242.13
