USB5816-I/KD

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Hub Controller USB 3.1 3.3V Tray 100-Pin VQFN EP
供应商型号:
供应商:
标准整包数: 0

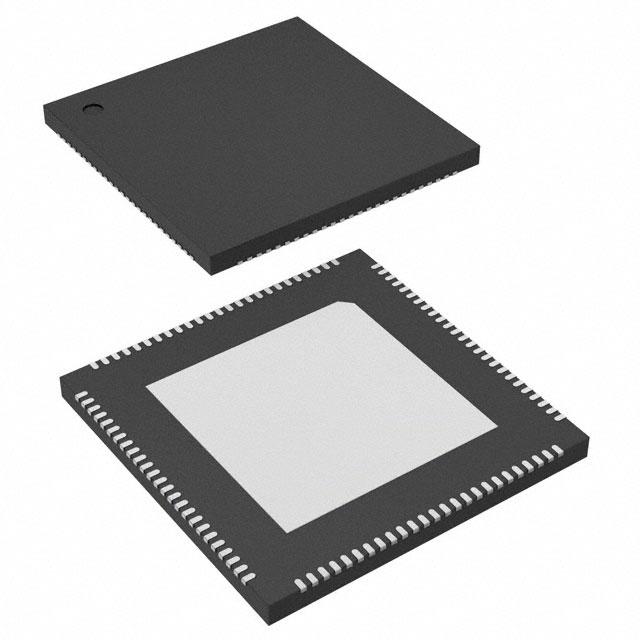

MICROCHIP TECHNOLOGY 其他接口芯片 USB5816-I/KD

USB5816-I/KD概述

    电子元器件产品技术手册:USB5816 高速USB集线器控制器

    产品简介


    USB5816是一款由Microchip Technology Inc.设计并制造的高性能6端口USB 3.1 Gen 1集线器控制器。它专为低功耗设计,提供多种接口,包括一个USB Type-C下游端口、四个USB 3.1 Gen 1传统下游端口和一个USB 2.0下游端口。此外,它还具备一个传统的上游端口,适用于各种类型的USB连接。USB5816主要用于独立式USB集线器、笔记本电脑扩展坞、PC主板和多功能USB 3.1 Gen 1外围设备等领域。

    技术参数


    USB5816的技术参数如下:
    - 支持的USB标准: USB 3.1 Gen 1(5 Gbps)、USB 2.0(480 Mbps)、USB 1.5 Mbps 和 1.5 Mbps。
    - 电源要求: 5V 耐压 USB 2.0引脚,1.32V 耐压 USB 3.1 Gen 1引脚。
    - 集成功能: 包括内部终止和上下拉电阻。
    - 工作温度范围: 商业级(0°C至+70°C),工业级(-40°C至+85°C)。
    - 封装形式: 100针VQFN (12mm x 12mm) RoHS合规封装。
    - 关键特性: USB-IF电池充电规范1.2版支持,支持多种充电模式。

    产品特点和优势


    - USB 3.1 Gen 1 兼容性: 支持高达5 Gbps的数据传输速度,确保高速数据传输。
    - USB Type-C 支持: 内置多路复用器,可实现更灵活的连接配置。
    - 电池充电功能: 支持广泛使用的USB-IF电池充电标准1.2版(BC1.2),同时支持苹果设备和多种充电协议。
    - 智能端口控制: 内置微控制器可管理I/O、VBUS和其他信号,简化系统设计。
    - 强大的嵌入式功能: 支持多种配置选项,如OTP和SPI ROM编程,便于个性化定制。
    - 低功耗设计: 优化的低功耗和低热耗散设计,适用于对能效要求高的应用。

    应用案例和使用建议


    - 笔记本电脑扩展坞: 可作为笔记本电脑扩展坞的核心部件,提供多个USB端口以增加设备连接能力。
    - 多功能USB 3.1 Gen 1 外围设备: 适用于需要高速数据传输和多种充电协议支持的设备。
    - PC主板和显示器扩展坞: 用于提升PC系统的扩展能力,支持多设备同时连接。
    使用建议:
    - 在进行电路设计时,确保所有配置引脚均按照手册中的指南进行配置,以充分发挥USB5816的功能。
    - 使用USB Type-C端口时,考虑采用PortSwap功能来优化USB信号的布局和信号完整性。

    兼容性和支持


    - 操作系统支持: 适用于Microsoft Windows 10、8、7、XP,Apple OS X 10.4+和Linux系统。
    - 技术支持: Microchip提供详细的文档和在线资源,客户可以通过官方网站获取最新版本的技术手册和软件工具。

    常见问题与解决方案


    - 问题1: 如何确定USB5816的版本号?
    - 解答: 查看数据手册底部角落的文献编号,最后一个字符表示版本号。
    - 问题2: 在使用过程中,如果遇到端口不识别的情况,怎么办?
    - 解答: 确保配置引脚正确连接,重启设备或重新设置配置引脚,以恢复正常功能。
    - 问题3: USB5816的过温保护机制如何触发?
    - 解答: 当检测到温度超过设定阈值时,芯片会自动进入安全模式以防止损坏。

    总结和推荐


    综上所述,USB5816是一款具有多种先进特性的高速USB集线器控制器,特别适用于需要高性能USB连接和充电功能的应用场景。它在操作灵活性、兼容性、电池充电功能等方面表现出色。考虑到其广泛的适用范围和全面的支持,我们强烈推荐在相关项目中使用USB5816。

USB5816-I/KD参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘

USB5816-I/KD厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB5816-I/KD数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB5816-I/KD USB5816-I/KD数据手册

USB5816-I/KD封装设计

查看详情并下载
Symbol
Footprint
3D Model
