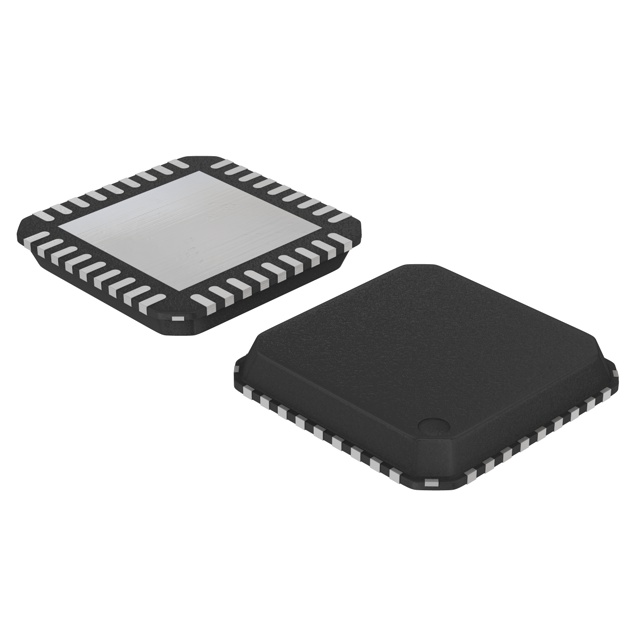

USB2514B-AEZG-TR

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Hub Controller USB 2.0 3.3V T/R 36-Pin QFN EP
供应商型号: USB2514B-AEZG-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 其他接口芯片 USB2514B-AEZG-TR

USB2514B-AEZG-TR概述

    Microchip USB251xB/xBi 高速USB集线器控制器技术手册

    产品简介


    Microchip Technology Inc. 的USB251xB/xBi系列集线器是一款低功耗、可配置的多事务翻译器(MTT)集线器控制IC产品,专为嵌入式USB解决方案设计。该系列产品通过改变型号中的数字来表示下游端口的数量,如“x”代表端口数量,“B”表示支持电池充电。每个下游端口都支持低速、全速以及高速(如果作为高速集线器运行)设备。

    技术参数


    - 端口数量: 可选2、3或4个下游端口。
    - 电源管理: 支持单个或成组的每个下游端口的电源控制。
    - 电气特性:
    - 单独的3.3V外部供电源。
    - 内部调节器提供1.2V内核电压。
    - 集成了所有必要的USB端口电阻,包括串联终端电阻和D+/D-引脚上的所有必需的下拉/上拉电阻。
    - 具有24MHz晶体驱动器或外部24MHz时钟输入。
    - 环境要求:
    - 工业温度范围:-40°C至+85°C(USB251xBi)。
    - 扩展商业温度范围:0°C至+85°C(USB251xB)。


    产品特点和优势


    - 高性能和低功耗: 小尺寸封装,高效率的多端口集线器控制器。
    - 全面兼容性: 符合USB 2.0规范,完全兼容USB-IF认证。
    - 灵活的配置选项: 可通过串行EEPROM或SMBus进行配置。
    - 多通道处理: 每个端口拥有独立的事务翻译器,确保一致的全速数据吞吐量。
    - 信号完整性增强: 可编程的USB信号驱动强度恢复信号完整性。
    - 可重映射和禁用: 端口的灵活映射和禁用序列,简化PCB设计和多平台设计。

    应用案例和使用建议


    - 应用场景:
    - LCD显示器和电视。
    - 多功能USB外设。
    - PC主板。
    - 机顶盒、DVD播放器、DVR/PVR。
    - 打印机和扫描仪。
    - 移动PC底座。
    - 使用建议:
    - 在设计可拆卸集线器时,应将VBUSDET连接到上游端口的VBUS通过一个2:1分压器。
    - 对于自供电且永久附着的主机,VBUSDET必须连接到专用主机控制输出,或者连接到电源域的3.3V电压。

    兼容性和支持


    - 兼容性: 该产品与其他Microchip USB251x/xi/xA/xAi产品完全脚位兼容,可以直接替换。
    - 支持服务: Microchip提供了详尽的技术文档和支持服务,确保用户的成功使用。

    常见问题与解决方案


    - Q: 如何设置过电流保护?
    - A: 设置OCSN引脚,并确保其内部上拉电阻正确连接。

    - Q: 如何启用电池充电功能?
    - A: 通过串行EEPROM或SMBus进行配置,启用每个端口的电池充电功能。

    总结和推荐


    总体而言,Microchip的USB251xB/xBi集线器控制器具有高性能、低功耗、灵活配置等优势,适用于多种应用场合。特别是对于需要USB集线器的应用,该产品具备出色的性能和可靠性。因此,强烈推荐在设计嵌入式系统时采用此产品。如果您需要更多技术支持或进一步的信息,可以联系Microchip的技术支持团队。

USB2514B-AEZG-TR参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB2514B-AEZG-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2514B-AEZG-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2514B-AEZG-TR USB2514B-AEZG-TR数据手册

USB2514B-AEZG-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 24.7357
2000+ ¥ 24.2979
3000+ ¥ 24.079
库存: 10000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 24735.7
直接购买
加入购物车
