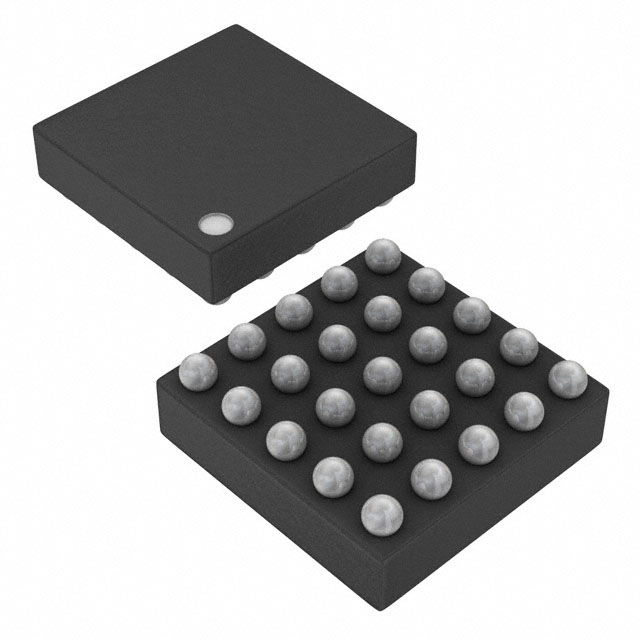

USB3322C-GL-TR

产品分类: 其他接口芯片
产品描述: USB Transceiver 1TR 25-Pin WLCSP T/R
供应商型号: USB3322C-GL-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 其他接口芯片 USB3322C-GL-TR

USB3322C-GL-TR概述

    USB332x: Industry's Smallest Hi-Speed USB Transceiver

    1. 产品简介


    Microchip Technology Inc. 的USB332x系列是面向高速USB 2.0应用的物理层(PHY)解决方案,特别适用于便携式电子设备。USB332x系列不仅支持商业温度范围内的应用,还能满足工业级温度范围的需求(-40°C到+85°C)。此系列产品提供多种高级功能,如集成的ESD保护电路、过电压保护电路(OVP)、集成USB开关等,使其成为高要求应用的理想选择。

    2. 技术参数


    - ESD保护: 最大可承受空气放电 ±15kV (IEC标准)
    - 过电压保护(OVP): 能够承受高达30V的连续直流电压
    - USB开关: 允许单个USB端口支持电池充电、音频输出等功能
    - 功耗: 睡眠模式下电流降至最低,特别适合电池供电设备
    - 时钟输入模式: 可接受外部60MHz参考时钟输入
    - 工作温度范围: -40°C 到 +85°C
    - 封装: 25球WLCSP(2.0 x 2.0 x 0.53mm)
    - 接口: 支持1.8V ULPI接口

    3. 产品特点和优势


    USB332x系列的独特之处在于其集成了多种保护电路和高级功能,无需额外外设即可实现高性能。内置的过电压保护和ESD保护电路提高了系统的鲁棒性,降低了设计成本和复杂度。集成的USB开关和低功耗设计使得它特别适合于电池供电设备。此外,它的“无包装”技术实现了极低的传输延迟,使其能够很好地兼容现有的UTMI链接。

    4. 应用案例和使用建议


    USB332x被广泛应用于各种需要高速USB连接的场合,例如手机、平板电脑、MP3播放器等消费电子产品,同时也适用于扫描仪、数字相机、媒体播放器、娱乐设备、打印机、高清电视、机顶盒等更多领域。在这些应用中,它能高效地实现数据传输、充电管理及音频信号处理。

    5. 兼容性和支持


    USB332x支持多种协议,包括USB OTG协议、主机协商协议(HNP)和会话请求协议(SRP)。它也支持UART模式用于非USB串行数据传输。此外,厂商提供了详尽的技术文档和支持服务,确保用户能够在开发过程中得到全面的支持。

    6. 常见问题与解决方案


    - 问题1: 如何设置电源管理以降低功耗?
    - 解决方案: 启用睡眠模式,并根据应用需求调整时钟和电源设置。
    - 问题2: 如何正确配置外部时钟输入?
    - 解决方案: 参考手册中的详细步骤,确保时钟源稳定且符合要求的频率范围。
    - 问题3: 产品出现不稳定的传输现象怎么办?
    - 解决方案: 检查连接线缆和接口是否正常,确认时钟和电源供应无误。

    7. 总结和推荐


    USB332x是一款高度集成且功能强大的高速USB收发器,特别适合需要紧凑设计和低功耗特性的应用场景。它的广泛适用性和优越的性能使它成为当前市场上同类产品中的佼佼者。总体而言,强烈推荐给需要高速USB连接和低功耗特性的开发者和制造商。

USB3322C-GL-TR参数

参数
1.97mm(Max)
1.97mm(Max)
380μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB3322C-GL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3322C-GL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3322C-GL-TR USB3322C-GL-TR数据手册

USB3322C-GL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.1704
2000+ ¥ 17.8488
3000+ ¥ 17.688
库存: 15000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 18170.4
