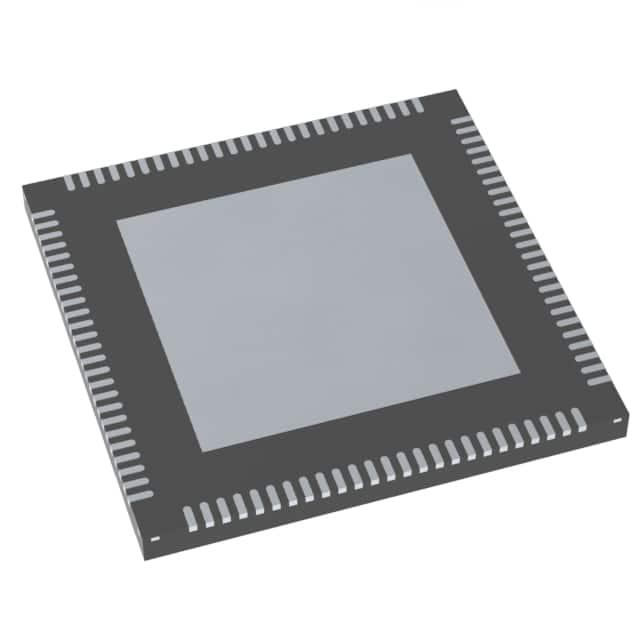

USB7052N/KDX

产品分类: 其他接口芯片
产品描述:
供应商型号: USB7052N/KDX
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 其他接口芯片 USB7052N/KDX

USB7052N/KDX概述


    产品简介


    USB7052N USB智能集线器
    产品类型: 4端口USB智能集线器
    主要功能:
    - 支持多种USB标准(USB Gen 1 Type-B、USB 3.2 Gen 1、USB 2.0)
    - 内置USB至I2C/SPI/UART/I2S/GPIO桥接端点
    - 内置电池充电检测电路
    - 智能电源管理(USB Link Power Management)
    应用领域:
    - 独立USB集线器
    - 笔记本扩展坞
    - PC主板
    - PC显示器扩展坞
    - 多功能USB 3.2 Gen 1外设
    - 汽车电子

    技术参数


    电气特性:
    - 支持USB 3.2 Gen 1标准,传输速率最高可达5Gbps
    - 支持USB 2.0标准,传输速率最高可达480Mbps
    - USB 2.0引脚兼容5V电压
    - USB 3.2 Gen 1引脚兼容1.32V电压
    - 集成了内部终止电阻和上下拉电阻
    工作环境:
    - 工作温度范围:商业级(0°C至+70°C),工业/汽车级(-40°C至+85°C)

    产品特点和优势


    产品特点:
    - 支持多种USB端口类型,包括Type-B和Type-C
    - 内置Type-C CC逻辑,支持Type-C信号路径控制
    - 支持电池充电标准(USB-IF Battery Charging rev. 1.2)
    - 兼容多种操作系统(Windows、macOS、Linux)
    市场竞争力:
    - 高度集成化设计,简化了电路板布局和系统复杂性
    - 提供灵活的配置选项,适应不同应用场景需求
    - 汽车级认证(AEC-Q100),确保高可靠性与稳定性

    应用案例和使用建议


    应用案例:
    - 笔记本电脑扩展坞:USB7052N可以将多个USB端口扩展到笔记本电脑上,支持高速数据传输和充电功能。
    - 汽车信息娱乐系统:通过内置的电源管理和信号完整性增强功能,USB7052N可应用于车载信息娱乐系统。
    使用建议:
    - 在设计USB扩展坞时,需要考虑USB信号路径的布线长度一致性问题,可以利用PortSwap功能进行调整。
    - 为确保系统稳定性,建议使用带有外部下拉电阻的Type-C CC引脚,以防止未连接输入引脚漂移。

    兼容性和支持


    兼容性:
    - 兼容Microsoft Windows 11, 10, 8, 7, XP;Apple OS X 10.4+;Linux驱动程序。
    支持服务:
    - 供应商提供详细的技术文档和在线支持
    - 可通过销售办事处或技术支持团队获得更详细的配置和故障排除帮助

    常见问题与解决方案


    常见问题:
    1. 问题: 如何实现外部下拉电阻配置?
    解决办法: 将相关引脚配置为外部下拉模式,如使用CFGSTRAP1配置为外部下拉。

    2. 问题: USB3DNRXDP1A引脚如何设置?
    解决办法: 将该引脚配置为模拟输入状态,可以通过相关配置寄存器进行设置。
    3. 问题: 如何配置Type-C CC逻辑?
    解决办法: 利用内置的Type-C控制器,配置相关引脚(DP1CC1, DP1CC2)来启用Type-C CC逻辑。

    总结和推荐


    产品评估:
    - USB7052N是一款高度集成且功能强大的4端口USB智能集线器,具有广泛的适用性和强大的配置灵活性。
    - 该产品不仅支持多种USB标准,还提供了丰富的信号管理和电源管理功能,适用于多种复杂的嵌入式应用。
    推荐使用:
    - 推荐给需要高性能USB集线器的应用场景,特别是在对信号完整性和电源管理有较高要求的场合。特别是对于汽车电子和其他工业应用来说,USB7052N具有显著的优势。

USB7052N/KDX参数

参数
通用封装 VQFN-100
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB7052N/KDX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB7052N/KDX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB7052N/KDX USB7052N/KDX数据手册

USB7052N/KDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 68.5458
200+ ¥ 67.3326
300+ ¥ 66.726
库存: 3000
起订量: 100 增量: 168
交货地:
最小起订量为:100
合计: ¥ 6854.58
