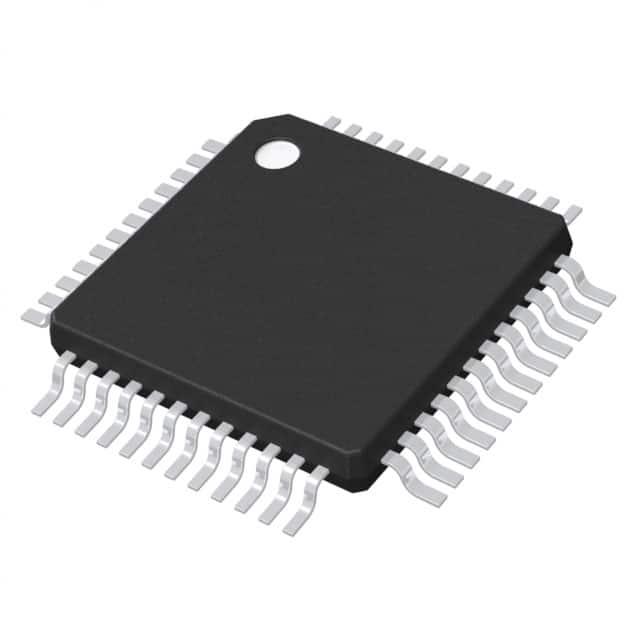

HV2605FG-G

产品分类: 其他接口芯片
产品描述: Analog Switch Hexadecimal SPST 48-Pin LQFP Tray
供应商型号: HV2605FG-G-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 HV2605FG-G

HV2605FG-G概述


    产品简介


    HV2605 和 HV2705 高压模拟开关
    HV2605 和 HV2705 是由 Microchip Technology Inc. 设计的16通道低压控制信号高电压模拟开关集成电路(IC)。这些IC主要用于需要高电压开关的应用场合,如医疗超声成像和压电换能器驱动。HV2705 在输出端具有集成泄放电阻,能够消除电容负载(如压电换能器)上的电压积累。

    技术参数


    电气特性:
    - 供电电压:
    - 逻辑电源电压(VDD):3V 至 5.5V
    - 正高压供电(VPP):40V 至 VNN + 200V
    - 负高压供电(VNN):-40V 至 -160V
    - 输入电压范围:
    - 逻辑输入电压(VIH):0.9VDD 至 VDD
    - 低逻辑输入电压(VIL):0V 至 0.1VDD
    - 模拟信号电压峰峰值(VSIG):VNN 至 VPP
    - 其他特性:
    - 小信号开关导通电阻(RONS):20Ω 至 50Ω
    - 大信号开关导通电阻(RONL):15Ω
    - 输出泄放电阻(HV2705 专用):20kΩ 至 50kΩ
    - 开关断开漏电流:1μA 至 15μA
    - 直流偏置电压:100mV 至 300mV
    - 开关切换频率:
    - 最高时钟频率(fCLK):10MHz 至 20MHz
    - 工作环境:
    - 工作温度范围(TA):0°C 至 70°C
    - 存储温度范围(TS):-65°C 至 150°C

    产品特点和优势


    独特功能和优势:
    - 低谐波失真:适合对信号失真要求较高的应用。
    - 集成泄放电阻:适用于压电换能器等电容性负载。
    - 宽工作电压范围:适应多种电源配置,如 VPP/VNN: +40V/-160V,+100V/-100V 和 +160V/-40V。
    - 高效低功耗设计:采用 CMOS 电路,提供低功耗控制。
    - 可级联数据寄存器:允许多个 IC 连接使用。

    应用案例和使用建议


    应用案例:
    - 医疗超声成像:用于发送和接收超声波信号。
    - 非破坏性金属检测:用于缺陷检测和材料分析。
    - 压电换能器驱动:适用于各种压电设备。
    - 光学 MEMS 模块:用于精密控制和微机械系统的驱动。
    使用建议:
    - 避免过压:确保 VPP 和 VNN 的电压不超过绝对最大额定值,以防止损坏。
    - 正确的时序控制:正确管理 LE 和 CLR 输入,确保数据传输的准确性。
    - 优化散热设计:对于高功率应用,应考虑适当的散热措施,以避免因热损耗导致的性能下降。

    兼容性和支持


    - 封装类型:42 球抛光芯片和 48 引脚 TQFP/LQFP。
    - 兼容性:兼容多种高电压系统设计。
    - 支持和维护:Microchip 提供详细的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决办法:
    1. 问题:设备启动后无响应。
    - 解决办法:检查 VDD、VPP 和 VNN 是否按正确顺序上电,特别是 VDD 必须最先上电且最后下电。
    2. 问题:开关状态不受控制。
    - 解决办法:确保 LE 信号正确管理,低有效状态下开关状态将被保留。如果需要改变状态,必须先清空寄存器(CLR 输入)。
    3. 问题:高信号电流影响。
    - 解决办法:确认负载阻抗足够大,以减少瞬态电流的影响。通常建议使用至少 10kΩ 的负载电阻。

    总结和推荐


    综合评估与推荐:
    HV2605 和 HV2705 是一款高性能的16通道高压模拟开关,具备低谐波失真、宽工作电压范围和高效低功耗的特点。这些特性使其非常适合于医疗超声成像、压电换能器驱动和其他高电压应用领域。考虑到其卓越的性能和广泛的应用范围,强烈推荐使用此产品。不过,为了充分发挥其潜力,需确保正确的使用方法和适当的环境条件。

HV2605FG-G参数

参数
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HV2605FG-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
