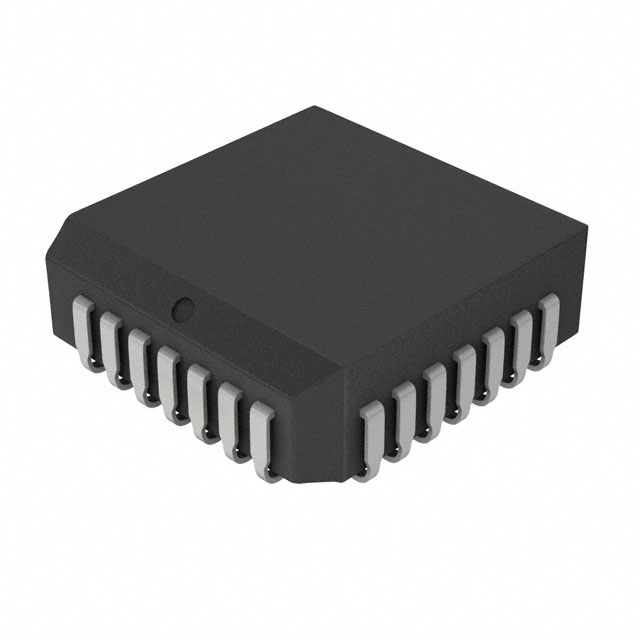

HV20220PJ-G-M904

产品分类: 其他接口芯片
产品描述:
供应商型号: HV20220PJ-G-M904TR-ND
供应商: Digi-Key
标准整包数: 750
MICROCHIP TECHNOLOGY 其他接口芯片 HV20220PJ-G-M904

HV20220PJ-G-M904概述

    Supertex HV20220 8-Channel High Voltage Analog Switch

    1. 产品简介


    Supertex HV20220 是一款低注入电荷的8通道高电压模拟开关集成电路(IC)。该设备采用HVCMOS® 技术,能够在低压控制信号下控制高电压切换,适用于诸如医疗超声成像和压电换能器驱动等应用。这款高电压模拟开关能够高效地控制高达数百伏特的高电压模拟信号,特别适合需要精确和稳定高电压控制的应用场合。

    2. 技术参数


    以下是 HV20220 的关键技术参数:
    - 供电电压范围:逻辑电源电压 VDD 为 -0.5V 至 +15V;正高电压 VPP 和负高电压 VNN 供应电压为 220V。
    - 输出电阻:小信号开关导通电阻通常为 22Ω,最大可达 50Ω(依赖于电压条件)。
    - 功耗:静态电流消耗小于 10μA。
    - 频率响应:DC 至 50MHz。
    - 隔离度:典型输出关闭隔离度为 -60dB(在5.0MHz时)。
    - 信号电压范围:VNN 至 VPP。
    - 峰值信号电流:每个通道为 3.0A。

    3. 产品特点和优势


    HV20220 的主要优势在于其:
    - 高效的高压控制:结合 HVCMOS® 技术,提供高电压开关和低功率逻辑电路的高效组合。
    - 低注入电荷:典型值为 350 至 820pC(取决于电压条件)。
    - 出色的噪声免疫:保证在恶劣环境下稳定运行。
    - 灵活的高电压供电配置:适应多种高电压组合,如 VPP/VNN: +50V/-150V 或 +100V/-100V。

    4. 应用案例和使用建议


    HV20220 主要应用于医疗超声成像系统和压电换能器驱动器。例如,在超声成像中,它可以用于处理高频、高压信号,确保成像质量的稳定性。对于这类应用,推荐遵循以下使用建议:
    - 正确连接电源:确保电源电压和信号电压在规定的范围内,防止过压损坏设备。
    - 优化信号路径:在设计电路时,注意选择合适的负载阻抗,以减少开关切换过程中可能产生的电压尖峰。
    - 合理安排信号顺序:在控制开关之前,先将所有位数据时钟输入到移位寄存器中,再进行锁存操作。

    5. 兼容性和支持


    HV20220 可以与多种逻辑电路和高电压设备配合使用。Supertex 提供详细的文档和支持,包括技术手册和常见问题解答,以便用户更好地了解其工作原理和应用技巧。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:开关导通电阻过大。解决方案:检查供电电压是否在推荐范围内,并确保信号电压不超过允许的最大值。
    - 问题:输出信号出现干扰。解决方案:添加滤波器或增加屏蔽措施,以减少外部干扰对信号的影响。

    7. 总结和推荐


    综上所述,HV20220 作为一款高性能的高电压模拟开关,适用于需要精确高电压控制的应用。其优良的噪声免疫特性、高效的开关能力和灵活的供电配置使其在市场上具有显著的竞争优势。对于需要高精度和可靠性的高电压应用,我们强烈推荐使用 HV20220。

HV20220PJ-G-M904参数

参数
通用封装 PLCC-28
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

HV20220PJ-G-M904厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV20220PJ-G-M904数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY HV20220PJ-G-M904 HV20220PJ-G-M904数据手册

HV20220PJ-G-M904封装设计
