USB3319-CP-TR

产品分类: 其他接口芯片
产品描述:
供应商型号: 638-1065-2-ND
供应商: Digi-Key
标准整包数: 5000
MICROCHIP TECHNOLOGY 其他接口芯片 USB3319-CP-TR

USB3319-CP-TR概述

    电子元器件产品技术手册:SMSC USB3319

    1. 产品简介


    产品名称: SMSC USB3319
    产品类型: 高速USB收发器(PHY)
    主要功能: 支持高速(Hi-Speed)、全速(Full Speed)和低速(Low Speed)的USB连接;提供USB On-The-Go(OTG)协议支持。
    应用领域: 适用于需要高速USB连接且空间、电源和接口引脚数量需最小化的应用场合,例如手机、PDA、MP3播放器、GPS导航设备、打印机、视频设备等。

    2. 技术参数


    - USB标准: 符合USB-IF“高速”规范(Rev 2.0)
    - 接口: ULPI 1.8V接口,单数据速率(SDR)PHY
    - 输入输出电压: 1.8V(±10%)
    - 电源管理: 灵活电源管理(flexPWR®),低电流设计
    - 时钟频率: 13MHz参考时钟
    - 内置功能: 电池到3.3V低压差线性稳压器(LDO),内部低抖动锁相环(PLL),集成ESD保护电路
    - 通信模式: 支持USB UART模式和USB音频模式
    - 温度范围: 工业级(-40°C 至 +85°C)

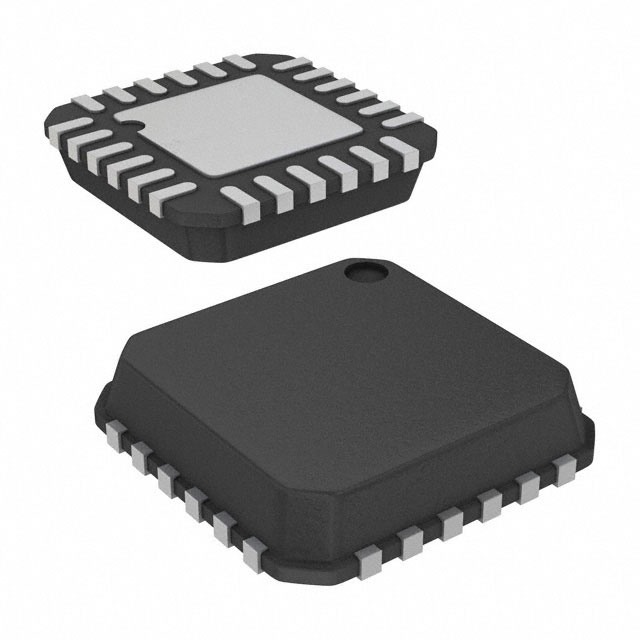

    - 封装选项: 24针QFN(4x4mm)和25球VFBGA(3x3mm)

    3. 产品特点和优势


    - 灵活电源管理: 具备低功耗设计,可在睡眠模式下将所有ULPI引脚三态化,降低功耗。
    - 全面USB支持: 支持高速、全速和低速USB信号,兼容OTG协议和Session Request Protocol(SRP)。
    - 高度集成: 集成了多种功能模块,如USB开关、音频接口、充电接口等,可简化系统设计。
    - 环境适应性强: 工业级工作温度范围,确保在极端环境下仍能正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 手机和平板电脑: SMSC USB3319可用于实现高速USB数据传输和充电功能。
    - GPS导航设备: 可用于同步数据传输和位置信息上传。
    - 打印机和扫描仪: 实现高速数据传输,提高打印和扫描效率。
    使用建议:
    - 在设计电路时,应注意电源的稳定性和可靠性,避免电压波动对芯片造成影响。
    - 建议使用外部电容进行滤波,特别是在电源输入端,以保证稳定的电源供应。
    - 配置合适的外部电阻(如8.06kΩ)来实现正确的阻值检测和偏置电压调整。

    5. 兼容性和支持


    - 兼容性: SMSC USB3319可与其他符合ULPI标准的链接控制器配合使用,便于集成到不同系统中。
    - 支持服务: SMSC公司提供详尽的技术文档和支持服务,用户可通过官网获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | USB连接不稳定 | 检查电源电压是否稳定,尝试更换外部电容 |
    | 数据传输速率慢 | 检查是否配置了正确的时钟频率和数据线 |

    7. 总结和推荐



    总结

    :
    - 优点: SMSC USB3319是一款高性能、多功能的高速USB收发器,具备优秀的电源管理和环境适应能力,能够满足多种设备的高速USB需求。
    - 推荐: 该产品特别适合需要高速数据传输、电源管理且占用空间有限的应用场合,强烈推荐在相关项目中使用。
    通过以上详细的产品介绍和分析,可以看出SMSC USB3319在高速USB连接方面的卓越表现,是一款值得信赖的产品。

USB3319-CP-TR参数

参数
通用封装 QFN-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB3319-CP-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3319-CP-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3319-CP-TR USB3319-CP-TR数据手册

USB3319-CP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
