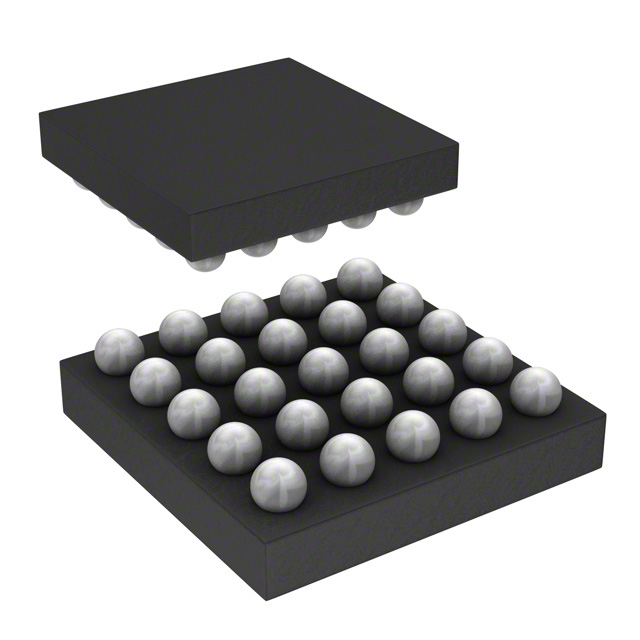

USB3803C-1-GL-TR

产品分类: 其他接口芯片
产品描述: High Speed Hub Controller USB 2.0 3.3V T/R 25-Pin WLCSP
供应商型号: USB3803C-1-GL-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 其他接口芯片 USB3803C-1-GL-TR

USB3803C-1-GL-TR概述

    USB3803 USB 2.0 High-Speed Hub Controller

    1. 产品简介


    USB3803 是一款低功耗的USB 2.0兼容3端口集线器控制器,专为便携式应用设计。它具备集成的USB 2.0兼容3端口集线器、先进的电源节省功能、USB电池充电检测能力等功能。这些功能使得USB3803适用于多种移动设备,包括智能手机、超便携电脑、平板电脑、数码相机、数字摄像机、游戏机、个人数字助理(PDA)、便携式媒体播放器、GPS导航设备、媒体播放器/观看器等。

    2. 技术参数


    - 电源要求:外部时钟输入可选12 MHz、19.2 MHz、26 MHz或38.4 MHz,内部3.3V及1.2V电压调节器。
    - 功耗:典型待机电流为1 μA,当没有下游设备连接时,端口进入电源节约状态;端口禁用时关闭;在旁路和待机模式下,数字核心关闭。
    - 支持特性:支持单-TT或多-TT配置以适应全速和低速连接(当连接到高速主机时);内置短路保护和±5 kV人体模型ESD保护。
    - 封装:采用25球的WLCS封装(1.95mm x 1.95mm芯片级封装),0.4mm焊盘间距。
    - 兼容性:支持USB-IF Battery Charging 1.1标准下的专用充电端口(DCP)、充电下游端口(CDP)和标准下游端口(SDP);同时支持下游集线器端口作为充电下游端口(CDP)。

    3. 产品特点和优势


    USB3803具有多项独特的功能和优势:
    - 高级电源管理:在不需要高带宽传输的情况下可以切换到旁路模式,大大降低了功耗。
    - 灵活的配置选项:通过串行I2C接口进行详细配置,如VID/PID/DID、字符串描述符、集线器配置选项等。
    - 信号完整性增强:提供可编程的USB收发器驱动强度和接收器灵敏度,以提高信号完整性。
    - 内置电池充电检测:自动检测并识别USB充电器类型,并通过中断输出通知设备。
    - 多功能的I2C接口:作为I2C从设备接口,可以通过微控制器进行详细配置。

    4. 应用案例和使用建议


    USB3803的应用非常广泛,特别适用于需要多个USB端口的便携式设备。例如,在智能手机和便携式媒体播放器中,它可以用于连接多个外围设备,提高系统的可用性。在实际使用过程中,可以根据具体需求选择适当的配置模式,如设置为旁路模式来简化系统设计。另外,在进行硬件设计时,应注意合理布局USB数据引脚,避免信号完整性问题。

    5. 兼容性和支持


    USB3803支持多种USB端口配置,并且能够与符合USB-IF标准的充电设备兼容。厂商提供了详尽的技术支持文档,包括技术手册和常见问题解答,有助于用户快速掌握产品的使用方法。此外,厂商还提供了在线技术支持服务,用户可以在遇到问题时随时联系获取帮助。

    6. 常见问题与解决方案


    - 问题:USB3803的启动电流过高。
    - 解决方案:检查电路设计中是否有未接地的端口或者配置错误。确保所有必要的电阻正确安装。
    - 问题:无法检测到USB充电器。
    - 解决方案:检查USBUPDP和USBUPDM引脚的连接,确认它们已经正确连接到USB主机或上游集线器。如果还是无法检测到充电器,尝试重新配置USB3803的充电检测模式。
    - 问题:在旁路模式下,USB数据传输不稳定。
    - 解决方案:检查BYPASSN信号的状态,确认它已被正确设置为高电平以启用旁路模式。此外,确认PHYBoost设置适当,以恢复信号完整性。

    7. 总结和推荐


    USB3803是一款高性能、低功耗的USB 2.0集线器控制器,非常适合于便携式设备的应用。它的多项先进功能和出色的电源管理使其成为众多应用场合的理想选择。特别是其灵活的配置选项和强大的电池充电检测能力,使其在市场上具有较高的竞争力。对于需要多USB端口的应用,强烈推荐使用USB3803。
