USB2250-NU-06

产品分类: 其他接口芯片
产品描述:
供应商型号: USB2250-NU-06
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 其他接口芯片 USB2250-NU-06

USB2250-NU-06概述


    产品简介


    Microchip Technology Inc. 的USB2250/50i/51/51i 是一款符合USB 2.0规范的高速大容量存储类外设控制器,旨在从多种流行的闪存卡格式(如CompactFlash® (CF),SmartMediaTM (SM),xD-Picture CardTM (xD),Memory Stick® (MS),Secure Digital (SD),MultiMediaCardTM (MMC) 等)中读写数据。该控制器是一款完全集成的单芯片解决方案,能够实现超高速操作,平均持续传输速率超过35 MB/s。

    技术参数

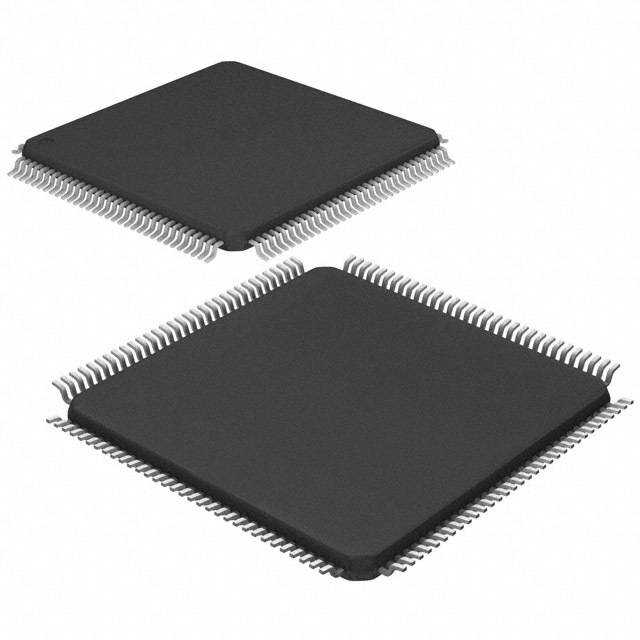

    - 封装:128-pin VTQFP(14x14 mm),符合RoHS标准。
    - 温度范围:
    - USB2250/USB2251:商用温度范围0°C至+70°C。
    - USB2250i/USB2251i:工业温度范围-40°C至+85°C。
    - 微处理器:8051 8位微处理器,最高可达60 MHz,单周期执行。
    - 内存:64 KB ROM | 14 KB RAM。
    - 接口支持:
    - 支持CompactFlash 4.1、Secure Digital 2.0、MultiMediaCard 4.2、Memory Stick 1.43等。
    - USB端口配置:全集成USB端口配置,包含所有必需的系列终止电阻、下拉电阻和上拉电阻。
    - 其他特性:支持外部EEPROM,硬件控制的数据流架构,可编程电源FET等。

    产品特点和优势


    1. 高性能:平均持续传输速率超过35 MB/s,支持多种闪存卡格式。
    2. 高可靠性:提供内部电源FET,具备短路保护功能。
    3. 多功能性:支持多卡插入同时操作,灵活分配逻辑单元号(LUN)。
    4. 低功耗:支持自供电和总线供电选择。
    5. 开发支持:提供完整的软件包(包括驱动程序、固件和示例应用代码),方便快速开发。

    应用案例和使用建议


    应用案例
    - 读卡器:用于闪存卡读写操作的设备,如闪存卡读卡器。
    - 打印机:某些型号的打印机可以使用此控制器直接读取闪存卡。
    - 移动设备:如桌面和笔记本电脑,用于扩展存储空间。
    - 多媒体设备:如媒体播放器,可以直接通过此控制器访问闪存卡。
    使用建议
    - 在设计时考虑不同闪存卡的电压要求,确保外部电源FET的正确配置。
    - 使用外部EEPROM时,确保正确配置厂商ID和产品字符串,以避免兼容性问题。
    - 考虑到设备的电源需求,可以选择合适的自供电或总线供电方式。

    兼容性和支持


    - 兼容性:支持多种闪存卡标准,包括CompactFlash、Secure Digital、MultiMediaCard等。
    - 技术支持:Microchip提供了详细的文档和技术支持,包括错误修正表(Errata Sheet)、产品更新通知服务(Customer Change Notification Service)等。
    - 软件开发工具:Microchip提供了包括驱动程序、固件、示例应用代码在内的完整开发包,便于开发者快速启动项目。

    常见问题与解决方案


    - Q:如何正确配置厂商ID和产品字符串?
    - A: 使用外部EEPROM来存储这些信息,并根据需要编写自定义固件。确保EEPROM的配置与设备兼容。
    - Q:在自供电模式下,如何确保电源稳定?
    - A: 在设计电路时,添加适当的电源管理电路,确保在自供电模式下电源的稳定性和可靠性。

    总结和推荐


    总结:Microchip USB2250/50i/51/51i 是一款高性能、多功能的闪存卡控制器,支持多种闪存卡格式,具有出色的读写性能和稳定性。该产品特别适用于需要读写各种闪存卡的应用场合,如读卡器、打印机、桌面和移动PC、消费级音频视频设备等。
    推荐:强烈推荐给需要高性能闪存卡控制器的设计者和开发者。其卓越的性能、丰富的功能和强大的技术支持使其成为市场上极具竞争力的产品。

USB2250-NU-06参数

参数
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

USB2250-NU-06厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2250-NU-06数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2250-NU-06 USB2250-NU-06数据手册

USB2250-NU-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 24.1255
200+ ¥ 23.6985
300+ ¥ 23.485
库存: 2000
起订量: 100 增量: 90
交货地:
最小起订量为:100
合计: ¥ 2412.55
直接购买
加入购物车
