首页  >  产品百科  >  USB2517I-JZX-TR

USB2517I-JZX-TR

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Hub Controller USB 2.0 3.3V T/R 64-Pin QFN EP
供应商型号: 2857795
供应商: 海外现货
标准整包数: 1

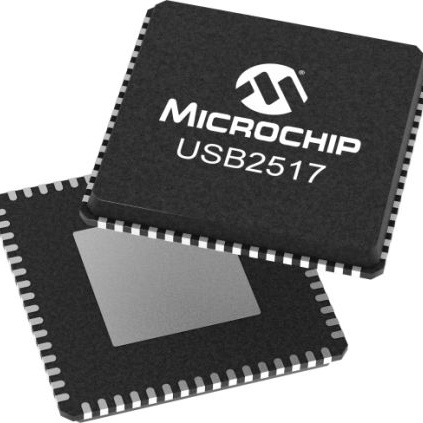

MICROCHIP TECHNOLOGY 其他接口芯片 USB2517I-JZX-TR

USB2517I-JZX-TR概述

    7-Port USB Hub控制器技术手册解析

    1. 产品简介


    USB2517/USB2517I 是一款低功耗、可配置的多事务翻译器(MTT)USB集线器控制器集成电路,拥有7个下游端口,适用于嵌入式USB解决方案。该7端口集线器完全符合USB 2.0标准,可以作为全速集线器或全速/高速集线器连接到上游端口。在所有启用的下游端口上,支持低速、全速和高速(如果作为高速集线器运行)下游设备。

    2. 技术参数


    - 核心特性:
    - 高性能多事务翻译器(MultiTRAK™技术)
    - 高度可配置,通过单一串行I2C EEPROM或SMBus Slave Port
    - 封装:64引脚(9x9 mm)QFN,符合RoHS标准
    - 温度范围:商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 硬件特性:
    - 低功耗操作
    - 完整的电源管理,每个下游端口可独立或群组控制
    - 内置电源复位(POR)
    - 内部1.8V电压调节器
    - 集成的USB终端和上拉/下拉电阻
    - 集成24MHz晶体驱动器、谐振器或外部24MHz时钟输入
    - USB主机/设备速度指示器,通过每端口三色LED指示USB主机和设备连接的速度
    - 可配置特性:
    - 可定制供应商ID、产品ID和设备ID
    - 端口映射和禁用顺序灵活
    - 可编程USB差分对引脚位置
    - 支持多达31字符的自定义字符串描述符(产品、制造商、序列号字符串)

    3. 产品特点和优势


    独特功能和优势:
    - 高灵活性:支持多种配置选项,如端口禁用、端口交换、USB信号驱动强度和过电流检测方式。
    - 高性能:具备内部1.8V电压调节器和24MHz晶体驱动器,确保稳定的电源管理和精确的时间基准。
    - 低功耗:采用低功耗设计,适用于便携式设备和需要长时间工作的应用。
    - 增强的EMI和ESD性能:内置电磁干扰(EMI)和静电放电(ESD)保护,提高系统稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 液晶显示器和电视:集成多个USB接口,便于扩展存储和外设。
    - 多功能USB外设:支持多种USB设备连接,如键盘、鼠标、打印机等。
    - 移动PC底座:为移动办公提供全面的USB扩展能力。
    使用建议:
    - 在设计中合理利用配置选项,如选择非可移除端口或禁用某些端口以节省能源。
    - 调整USB信号驱动强度,以适应不同系统环境下的信号完整性需求。
    - 使用内置的过电流检测和电源控制功能,确保系统的稳定运行。

    5. 兼容性和支持


    兼容性:
    - USB2517/USB2517I 支持与各种USB外设兼容,可通过软件配置实现不同的端口功能。
    支持:
    - 微芯科技提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品特性并解决潜在问题。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题1:无法检测到连接的USB设备
    - 解决办法:检查USBUPDP和USBUPDM引脚是否正确连接,并确认VBUSDET信号状态正常。

    - 问题2:设备速度指示灯不亮
    - 解决办法:确认LEDA[7:1]N/PRTSWP[7:1]引脚配置正确,并确保LED支持已启用。

    - 问题3:系统功耗过高
    - 解决办法:适当调整端口的电源控制设置,例如禁用不必要的端口或降低USB信号驱动强度。

    7. 总结和推荐


    综合评估:
    USB2517/USB2517I 集线器控制器凭借其高度可配置性和灵活性,适用于多种嵌入式USB应用。其卓越的低功耗特性和全面的电源管理功能,使其成为高效能USB解决方案的理想选择。我们强烈推荐此产品用于需要高性能、低功耗USB扩展的场景。

USB2517I-JZX-TR参数

参数
长*宽*高 9mm*9mm*850μm
通用封装 QFN-64
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB2517I-JZX-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2517I-JZX-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2517I-JZX-TR USB2517I-JZX-TR数据手册

USB2517I-JZX-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.2663
25+ ¥ 68.0294
100+ ¥ 66.7925
3000+ ¥ 66.7925
库存: 496
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.26
