USB2534I-1080AEN

产品分类: 其他接口芯片
产品描述: 微芯 USB 集线器, 支持USB 2.0, 36针
供应商型号: USB2534I-1080AEN
供应商: 国内现货
标准整包数: 100

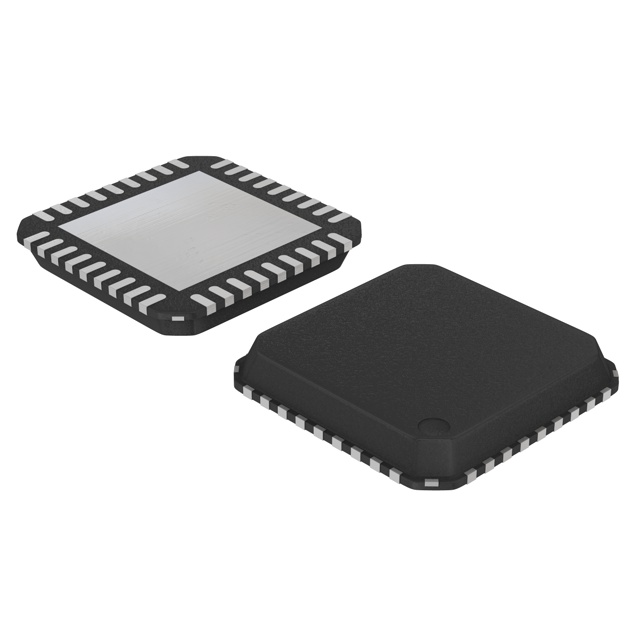

MICROCHIP TECHNOLOGY 其他接口芯片 USB2534I-1080AEN

USB2534I-1080AEN概述


    产品简介


    USB2534:高速USB 2.0 4端口集线器控制器
    USB2534 是一款低功耗、可定制的 OEM 配置的多事务翻译器(MTT)USB 2.0 集线器控制器,具有四个下游端口。该产品专门设计用于嵌入式系统中,强调高性价比和高效率。USB2534 兼容 USB 2.0 规范和 USB 2.0 链路电源管理附加规范,并能以全速或全速/高速模式连接上游端口。
    主要功能
    - 支持 USB-IF 电池充电修订版 1.2 和苹果设备电池充电。
    - 支持 USB to I2C 桥接。
    - 支持灵活连接选项,允许下游端口与上游端口交换。
    - 通过单个串行 I2C EEPROM 或 OTP 实现增强型 OEM 配置选项。
    - 符合环保要求,采用无铅封装。
    应用领域
    - LCD 显示器和电视
    - 多功能 USB 外设
    - PC 主板
    - 机顶盒、DVD 播放器、数字录像机
    - 打印机和扫描仪
    - 移动设备充电站
    - 嵌入式系统

    技术参数


    USB2534 主要技术规格
    - 封装:36 引脚(6x6 mm)SQFN,无铅,符合 RoHS 标准。
    - 端口配置:4 个下游端口。
    - 信号支持:兼容低速、全速和高速(作为高速集线器时)设备。
    - 工作环境:商业级(0°C 至 +70°C),工业级(-40°C 至 +85°C)。
    - 功耗:低功耗设计,具备独立或组群控制的电源管理。
    - 电源管理:支持USB Link Power Management,具有远程唤醒指示(SUSPEND 引脚)。
    - 数据传输:内置多个事务翻译器,支持高速 USB 信号驱动强度调整。

    产品特点和优势


    USB2534 独特功能
    - 支持 USB-IF 电池充电标准及苹果设备充电。
    - 灵活连接配置,允许灵活的端口交换。
    - 高效的全速数据传输,支持多端口事务处理。
    - 内置自我供电或总线供电,默认设置提供端口扩展的灵活性。
    - 可编程接收敏感度和驱动强度,确保信号完整性。
    市场竞争力
    - 高度集成的内部电阻,减少外部元件需求,降低系统成本。
    - 丰富的配置选项,便于适配不同平台设计。
    - 多端口事务处理能力,提升整体数据传输效率。

    应用案例和使用建议


    应用案例
    - 在显示器和电视中实现多端口扩展,满足多种设备连接需求。
    - 在打印机和扫描仪中支持高速数据传输和高效充电。
    使用建议
    - 在设计中应考虑 USB2534 的引脚布局,确保信号完整性和电源管理。
    - 利用灵活的端口映射功能,根据实际应用需求进行配置。
    - 通过配置内部寄存器,优化信号传输质量和电源管理策略。

    兼容性和支持


    兼容性
    - 与同类 USB 设备兼容,包括 USB-IF 认证的设备和苹果设备。
    - 与 UCS100x 家族的 USB 端口电源控制器兼容,确保良好的互操作性。
    支持
    - Microchip 提供详尽的技术文档和支持,包括网站更新和技术问答服务。
    - 用户可通过 Microchip 的技术支持渠道获取最新的产品信息和帮助。

    常见问题与解决方案


    常见问题
    - 如何启用 USB 端口?
    - 如何配置电池充电检测?
    解决方案
    - 确保相关引脚配置正确,并检查端口使能信号。
    - 使用 USB2534 的电池充电检测电路,参考手册中的配置指南。

    总结和推荐



    总结


    - USB2534 集线器控制器以其高效的数据传输能力和灵活的配置选项,成为嵌入式系统中极具吸引力的选择。
    - 高度集成的设计降低了系统复杂性和成本,而强大的电源管理和信号处理功能使其适用于各种应用场景。
    推荐
    - 建议在需要高效、稳定且灵活的 USB 扩展解决方案的项目中使用 USB2534。该产品不仅能够满足基本的 USB 2.0 需求,还能通过其先进的功能进一步提升系统的性能和可靠性。

USB2534I-1080AEN参数

参数
长*宽*高 6mm*6mm*900μm
通用封装 SQFN-36
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB2534I-1080AEN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2534I-1080AEN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2534I-1080AEN USB2534I-1080AEN数据手册

USB2534I-1080AEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 40.656
500+ ¥ 39.0298
1000+ ¥ 38.054
库存: 1010
起订量: 100 增量: 0
交货地:
最小起订量为:10
合计: ¥ 406.56
直接购买
加入购物车
