USB2517I-JZX

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 2.0, 64针
供应商型号: USB2517I-JZX
供应商: 国内现货
标准整包数: 10

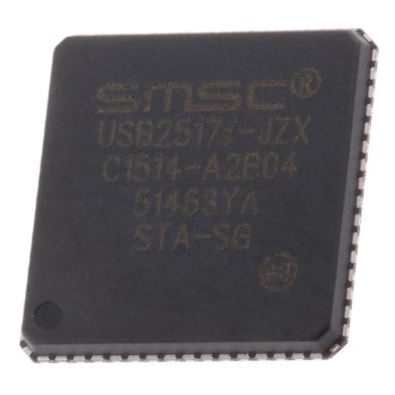

MICROCHIP TECHNOLOGY 其他接口芯片 USB2517I-JZX

USB2517I-JZX概述

    7-Port USB Hub:产品技术手册解析

    产品简介


    Microchip的USB2517/USB2517I是一款低功耗、可定制配置的多事务翻译器(MTT)式7端口USB集线器控制器IC,适用于嵌入式USB解决方案。此集线器完全符合USB 2.0规范,支持全速和高速设备的连接,适用于多种下游设备。

    技术参数


    - 端口数量:7个下游端口
    - 电源管理:独立或成组控制每个下游端口的电源
    - 温度范围:商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 封装:64引脚(9x9mm)QFN,符合RoHS标准
    - 电气特性:
    - 支持低速(1.5Mbps)、全速(12Mbps)和高速(480Mbps)设备
    - 低功耗操作
    - 自带1.8V电压调节器
    - 集成了USB终端和上下拉电阻

    产品特点和优势


    - 多事务翻译器技术(MultiTRAK™):每个端口配备独立的事务翻译器,提供高效率的数据传输。
    - 高度可定制:通过单个串行I2C EEPROM或SMBus Slave Port实现全面的OEM配置选项。
    - 强大的电源管理和故障保护:集成的电源上电复位(POR)和增强的电磁干扰(EMI)抗扰度及静电放电(ESD)防护。

    应用案例和使用建议


    - 应用案例:
    - LCD显示器和电视
    - 多功能USB外围设备
    - PC主板
    - 数字视频录像机(DVR)
    - 使用建议:
    - 在设计中应注意端口禁用和重排序逻辑以适应不同的产品SKU。
    - 利用编程的USB信号驱动强度来优化信号完整性。

    兼容性和支持


    - 兼容性:支持USB标准设备,适用于各种PC和嵌入式系统。
    - 厂商支持:Microchip提供了详细的文档和技术支持服务,包括用户手册、技术咨询和变更通知服务。

    常见问题与解决方案


    - 问题:USB端口未正常检测到设备。
    - 解决方案:检查Vbusdet和下游设备的电源控制引脚(PRTPWR)设置。
    - 问题:过电流情况导致系统异常。
    - 解决方案:调整过电流感测输入的延迟时间(如OCSN引脚)。

    总结和推荐


    USB2517/USB2517I是一款高性能、可定制性强的7端口USB集线器控制器,适合广泛的嵌入式系统和多媒体应用。其多事务翻译器技术和全面的电源管理功能使其在市场上具有很强的竞争力。鉴于其多样化的应用场景和丰富的配置选项,强烈推荐在需要高性能USB集线器的应用中使用。同时,Microchip提供的强大技术支持也增加了产品的可信度。

USB2517I-JZX参数

参数
长*宽*高 9mm*9mm*850μm
通用封装 QFN-64-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

USB2517I-JZX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2517I-JZX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2517I-JZX USB2517I-JZX数据手册

USB2517I-JZX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 20.4
100+ ¥ 19.89
500+ ¥ 19.38
库存: 570
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 204
直接购买
