首页  >  产品百科  >  USB3503A-1-GL-TR

USB3503A-1-GL-TR

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Hub Controller USB 2.0 3.3V/5V T/R 25-Pin WLCSP
供应商型号: 2292620
供应商: 海外现货
标准整包数: 1

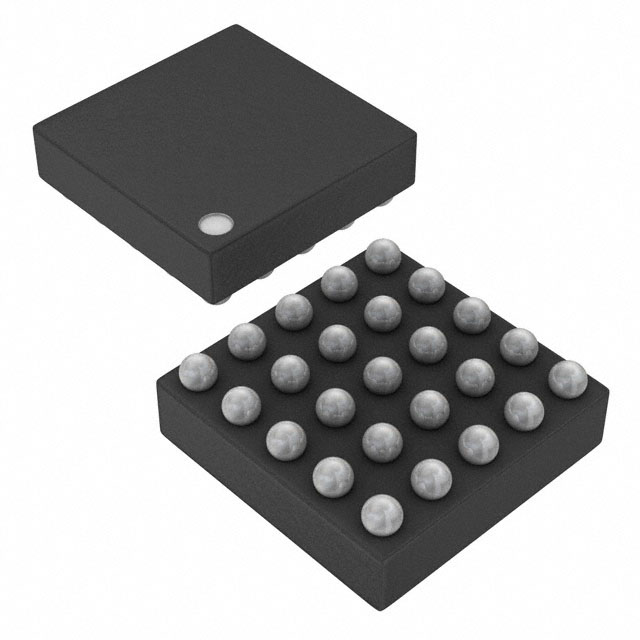

MICROCHIP TECHNOLOGY 其他接口芯片 USB3503A-1-GL-TR

USB3503A-1-GL-TR概述

    电子元器件产品技术手册:USB3503 高速USB集线器控制器

    产品简介


    USB3503 是一款专为移动嵌入式应用优化的低功耗USB 2.0集线器控制器,采用高速HSIC(High-Speed Inter-Chip)上游连接方式,并具备三个下游USB 2.0端口。它支持低速、全速以及高速的下游设备连接,能够同时兼容Single-TT(单事务转换器)和Multi-TT(多事务转换器)配置,提供一致的数据吞吐量。该芯片广泛应用于需要多USB端口的便携式设备,例如智能手机、平板电脑、笔记本电脑、数字相机、视频摄像机、游戏机等。

    技术参数


    | 参数名称 | 描述 |

    | 工作模式 | 高速集线器模式,支持低速、全速和高速连接 |
    | 上游端口 | HSIC上游接口,支持12MHz至52MHz的外部参考时钟输入 |
    | 功耗 | 站点模式典型待机电流1μA |
    | 接口支持 | 支持I2C串行接口用于配置和控制 |
    | 输出驱动 | PHYBoost技术支持信号完整性恢复 |
    | 接收灵敏度 | VariSense技术支持接收灵敏度编程 |
    | 包装形式 | 25球WLCSP封装(1.97mm×1.97mm)、32针SQFN封装(5mm×5mm) |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    USB3503 集成了多项创新技术,使其成为便携式设备的理想选择:
    1. 高能效设计:通过先进的电源管理功能显著降低功耗,典型待机电流仅为1μA。
    2. 灵活配置:可通过I2C接口实现自定义VID/PID/DID设置、字符串描述符及下游端口配置。
    3. 信号完整性增强:包含PHYBoost和VariSense技术,提升高速信号质量和接收灵敏度。
    4. 多功能性:支持多种TT配置,并具备PortMap和PortSwap功能,便于灵活部署。

    应用案例和使用建议


    USB3503非常适合需要多USB端口的应用场景,例如:
    - 智能手机和平板电脑:扩展外部存储或配件连接。
    - 数字相机:快速传输大容量照片数据。
    - 游戏机:支持多个控制器同时接入。
    建议在实际使用中,结合产品手册中的示例电路进行设计验证,并确保正确设置电源管理和信号路径以达到最佳性能。

    兼容性和支持


    USB3503与主流微控制器和操作系统兼容良好,且提供了丰富的文档和技术支持资源。Microchip官方提供了详尽的设计指南、应用程序参考以及在线客服支持,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何处理过电流情况?
    答:启用OCSN引脚检测异常电流,并通过外部监控器触发保护机制。
    2. 问:如何实现端口禁用?
    答:通过将对应的USBDNDP/DM引脚拉高至VDD33BYP来实现端口禁用。
    3. 问:如何配置默认设置?
    答:利用内部EEPROM或I2C接口完成初始配置后保存。

    总结和推荐


    USB3503凭借其出色的功耗控制、灵活的配置选项以及强大的兼容性,在移动设备领域表现出色。对于需要高效能USB解决方案的应用场合,我们强烈推荐使用这款集线器控制器。无论是研发还是量产阶段,它都能提供可靠的支持和服务。

USB3503A-1-GL-TR参数

参数
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

USB3503A-1-GL-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3503A-1-GL-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3503A-1-GL-TR USB3503A-1-GL-TR数据手册

USB3503A-1-GL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.7098
25+ ¥ 23.9958
100+ ¥ 23.1388
3000+ ¥ 23.1388
库存: 74
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.7
直接购买
加入购物车
