USB2227-NU-11

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 2.0
供应商型号: USB2227-NU-11
供应商: 国内现货
标准整包数: 2
MICROCHIP TECHNOLOGY 其他接口芯片 USB2227-NU-11

USB2227-NU-11概述


    产品简介


    USB2227/USB2228 是一款专门设计用于 USB 2.0 接口的全系统解决方案控制器。它支持 SmartMedia(SM)、xD Picture Card(xD)、Memory Stick(MS)、High Speed Memory Stick(HSMS)、Memory Stick PRO(MSPRO)、MS Duo(MSDUO)、Secure Digital(SD)、Mini-SD、TransFlash(TF)、MultiMediaCard(MMC)、Reduced Size MultiMediaCard(RS-MMC)、NAND Flash、Compact Flash(CF)和 CF Ultra I/II 的读写操作,以及CF 形态因子的ATA硬盘。该产品旨在提供一个集成度高且功能丰富的单芯片解决方案,以满足多种闪存卡的读写需求。

    技术参数


    - 支持接口类型:SmartMedia(SM)、xD Picture Card(xD)、Memory Stick(MS)、High Speed Memory Stick(HSMS)、Memory Stick PRO(MSPRO)、MS Duo(MSDUO)、Secure Digital(SD)、Mini-SD、TransFlash(TF)、MultiMediaCard(MMC)、Reduced Size MultiMediaCard(RS-MMC)、NAND Flash、Compact Flash(CF)和 CF Ultra I/II,以及CF 形态因子的ATA硬盘。
    - 电气特性:支持 USB Bulk Only Mass Storage Compliant Bootable BIOS;3.3V I/O,支持5V输入容差;支持1位ECC纠错;内部电源FET,支持最低板组件配置;支持硬件加密SD安全命令扩展。
    - 工作环境:支持USB总线供电操作,支持外部电源FET操作。
    - 性能指标:480 MHz USB 2.0 采样,双缓冲批量端点,每个端点支持512字节双向缓存。
    - 处理器:内置8051 8位微处理器,运行速度高达30 MHz,执行速度为每指令4个周期,拥有12K字节内部SRAM和768字节程序SRAM。
    - 接口:支持GPIO 15个引脚,支持LED指示灯、按钮输入、电源控制到内存设备等特殊功能。
    - 认证:USB总线供电认证,兼容Microsoft WinXP、WinME、Win2K SP3、Apple OS10、Softconnex和Linux多LUN存储类驱动程序。

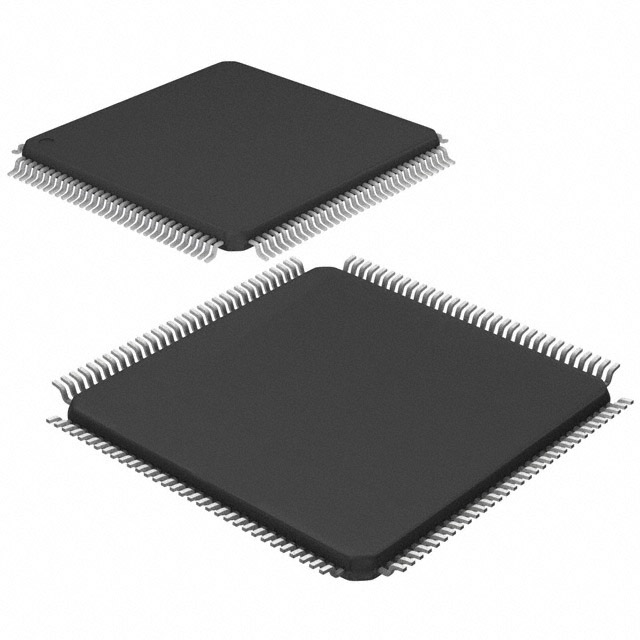

    - 封装:128针VTQFP封装,符合RoHS标准,尺寸14mm x 14mm,高度1.0mm。

    产品特点和优势


    - 全面兼容性:能够支持广泛的闪存卡类型,简化了设备设计和生产流程。
    - 高效的数据传输:支持USB 2.0协议,保证了高速数据传输能力。
    - 多功能控制:集成了多种控制器,支持各类闪存卡的读写操作。
    - 低功耗设计:内建1.8V稳压器,适用于低功耗核心操作。
    - 安全特性:支持硬件加密的SD安全命令扩展,确保数据的安全传输。
    - 兼容性好:广泛兼容于主流操作系统,如Microsoft Windows、Apple OS等。

    应用案例和使用建议


    应用案例:
    1. 笔记本电脑和移动设备:USB2227/USB2228可以应用于笔记本电脑和其他移动设备,通过USB接口实现不同类型的闪存卡读写操作。
    2. 数据存储设备:该控制器可用于制造便携式数据存储设备,如外置硬盘、U盘等。
    使用建议:
    - 在设备设计时,注意考虑不同闪存卡的兼容性,特别是对于SmartMedia、xD Picture Card等较少见的卡种。
    - 确保设备在极端工作环境下也能稳定运行,可考虑加入额外的散热措施。
    - 考虑设备的操作温度范围,确保设备能在各种环境中正常工作。

    兼容性和支持


    - 兼容性:该产品广泛兼容各类闪存卡,包括CF、MMC、SD等,并且兼容主流操作系统,如Windows、Mac OS等。
    - 支持和服务:Microchip提供了详细的文档和技术支持服务,确保客户能够顺利使用该产品。此外,还提供固件升级支持,确保产品的持续更新。

    常见问题与解决方案


    1. 问题:设备无法识别某些类型的闪存卡。
    - 解决方案:检查所使用的闪存卡是否支持该设备的接口类型,确认设备设置是否正确。
    2. 问题:数据传输过程中出现错误。
    - 解决方案:确认数据线连接是否稳固,检查设备固件是否需要更新,尝试重新插拔闪存卡。
    3. 问题:设备在极端环境下无法正常工作。
    - 解决方案:调整设备的温度管理措施,确保设备在规定的温度范围内工作。

    总结和推荐


    综上所述,USB2227/USB2228是一款功能强大且高度集成的全系统解决方案控制器。它在支持广泛的闪存卡类型、提供高效数据传输能力和强大的兼容性方面表现出色。对于希望简化设备设计并提升产品竞争力的企业来说,这款产品是一个理想的选择。我们强烈推荐使用此款控制器来开发新一代的闪存设备。

USB2227-NU-11参数

参数
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

USB2227-NU-11厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2227-NU-11数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2227-NU-11 USB2227-NU-11数据手册

USB2227-NU-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
