USB2240I-AEZG-06

产品分类: 其他接口芯片
产品描述: Full Speed/High Speed Multi Format SD/MMC and MS Flash Media Controller USB 2.0 3.3V Tray 36-Pin VQFN EP
供应商型号: USB2240I-AEZG-06
供应商: 云汉优选
标准整包数: 490
MICROCHIP TECHNOLOGY 其他接口芯片 USB2240I-AEZG-06

USB2240I-AEZG-06概述


    产品简介


    Microchip Technology Inc. 的USB224x系列是一种符合USB 2.0标准的高速仅批量传输模式的存储类外围控制器。该控制器专为读写流行的闪存媒体而设计,包括xD-Picture Card(xD)、Memory Stick(MS)、Secure Digital(SD)和MultiMediaCard(MMC)等家族。USB224x系列产品集成了所有必需的电阻器和终端,是一个单芯片解决方案,能够实现超高速性能操作。

    技术参数


    - 封装类型: 低引脚数36针QFN(6x6 mm),符合RoHS标准
    - 工作温度范围:
    - 商业级: 0°C到+70°C (USB2240/40i/41/41i)
    - 工业级: -40°C到+85°C (USB2240I/41I/44I)
    - 处理器: 8051 8位微处理器,主频60MHz,单周期执行
    - 内存: 64KB ROM,14KB RAM
    - 供电电压: 支持单个外部3.3V电源输入,内部调节器提供1.8V内核电压
    - 工作频率: 24 MHz晶振
    - 接口支持:
    - xD-Picture Card: 仅适用于USB2240/40i
    - Secure Digital: 包括SD Secure
    - MultiMediaCard: 包括MMC Streaming Mode
    - 传输速率: 平均持续传输率超过35MB/s(如果媒体和主机支持)
    - 兼容媒体格式:
    - Secure Digital: 2.0, HS-SD, SDHC, TransFlash和缩小形态媒体
    - MultiMediaCard: 4.2, 1/4/8位MMC
    - Memory Stick: 1.43, Pro 1.02, Duo 1.10, Pro-HG Duo 1.01
    - xD-Picture Card: 1.2

    产品特点和优势


    - 集成度高: 集成所有所需的USB端口电阻和终端,减少外部分立元器件需求。
    - 高性能: 可达到超过35MB/s的平均持续传输率。
    - 兼容多种闪存媒体: 支持多种闪存格式,如Secure Digital、MultiMediaCard、Memory Stick等。
    - 工业级温度范围: 支持宽广的工作温度范围(-40°C到+85°C)。
    - 安全特性: 支持安全媒体格式的读写。
    - 优化信号完整性: 优化引脚布局改善信号传输,易于实施。

    应用案例和使用建议


    应用案例
    - 闪存卡读写器: 作为计算机、打印机和其他电子设备的接口。
    - 桌面和移动PC: 支持Windows XP、ME、2K SP4、Vista、Vista ReadyBoost、Mac OS X、Linux等操作系统。
    - 消费电子音频和媒体播放器: 用于多媒体播放设备。
    使用建议
    - 选择合适的温度等级: 根据使用环境选择商业级或工业级的产品。
    - 确保正确的连接: 在使用外部FET时需要确保正确连接并提供相应的外部拉高电阻。
    - 优化信号完整性: 确保合理的走线和接地处理以提高信号质量。

    兼容性和支持


    - 兼容性: 与多种操作系统兼容,包括Windows、Mac OS、Linux等。
    - 厂商支持: Microchip Technology Inc. 提供详尽的技术文档和客户支持服务。可以通过官方网站获取最新的数据手册和技术支持。

    常见问题与解决方案


    1. 问题: 如何检测卡片插入?
    - 解决方案: 使用MSINS和SDnCD引脚进行检测。确保正确配置默认固件中的相关引脚功能。

    2. 问题: 传输速率慢于预期?
    - 解决方案: 检查是否使用的是兼容的高速媒体(例如HS-SD或SDHC)。确保主机和存储介质都支持高速传输模式。

    总结和推荐


    USB224x系列控制器是一款高度集成、高性能的USB 2.0存储控制器,能够满足多种闪存媒体的读写需求。它具有广泛的适用性和良好的信号完整性,适用于各种嵌入式应用和消费电子产品。对于那些需要高性能、兼容多种存储介质的系统,USB224x系列是值得推荐的选择。

USB2240I-AEZG-06参数

参数
长*宽*高 6mm(长度)*6mm(宽度)

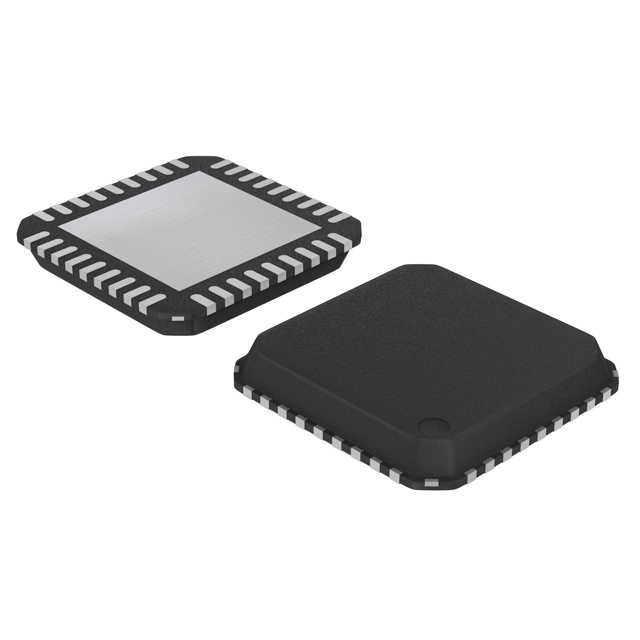

通用封装 QFN-36
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘
