首页  >  产品百科  >  UPD301A-I/KYX

UPD301A-I/KYX

产品分类: 其他接口芯片
产品描述:
供应商型号: 150-UPD301A-I/KYX-ND
供应商:
标准整包数: 490
MICROCHIP TECHNOLOGY 其他接口芯片 UPD301A-I/KYX

UPD301A-I/KYX概述


    产品简介


    产品类型
    UPD301A是一款独立的单芯片USB Type-C™ Power Delivery(电源传输)控制器,专为单独的电源供应端(source-only)应用设计。它支持USB Power Delivery 3.0标准协议,并兼容USB Type-C™电缆和连接器规范。
    主要功能
    UPD301A的主要功能包括:
    - 实现USB Type-C电缆插头的自动检测和方向识别。
    - 内置基带通信功能,通过集成的USB Power Delivery 3.0媒体访问控制器(MAC)实现与伙伴USB Type-C设备的通信。
    - 提供标准电源传输功率配置文件(15W/27W/45W/60W),无需自定义固件开发。
    应用领域
    UPD301A广泛应用于多种领域,如:
    - 点钞机
    - 充电储物柜
    - 物联网产品和传感器
    - 智能音箱和显示器
    - 会议系统
    - 电动工具
    - 多端口充电站
    - 汽车后座充电端口

    技术参数


    - 支持的标准电源传输功率配置文件:15W/27W/45W/60W
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级/汽车级3:-40°C 至 +85°C

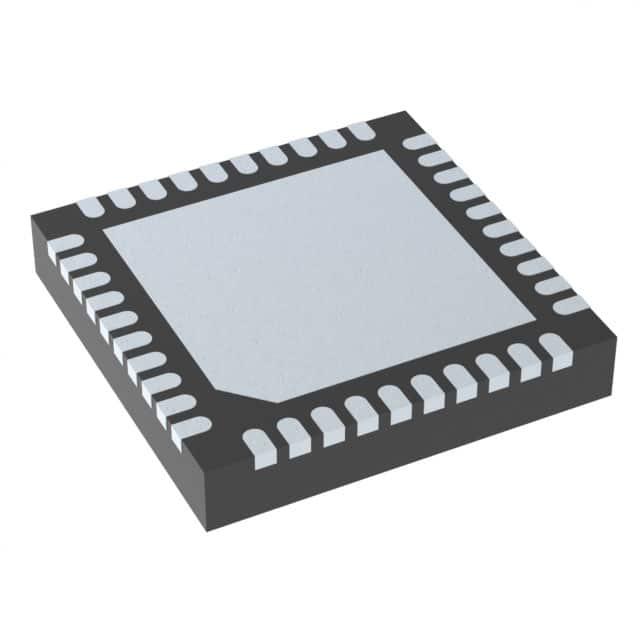

    - 包装尺寸:40-VQFN(6.0mm x 6.0mm)

    产品特点和优势


    - 预编程电源传输固件:简化了客户开发流程,避免了复杂的自定义固件开发。
    - 多功能独立配置:通过引脚配置可以选择不同的电源传输功率配置文件。
    - 模拟离散组件集成:集成两个VCONN FETs和Rp/Rd开关,具有电流/电压感测电路以检测过流/过压情况。
    - USB Power Delivery MAC:支持USB Power Delivery 3.0规范的多项关键功能,包括数据包帧处理、CRC检查/生成、4B/5B编码/解码、BMC编码/解码等。

    应用案例和使用建议


    应用案例
    - 单独源应用:例如充电端口,仅需一个UPD301A即可实现简单且高效的电源传输。
    - 双端口应用:如汽车后座充电站,可连接一个UPD301A和一个外部的UPD350来实现两个USB Type-C电源传输端口。
    使用建议
    - 在进行电源传输时,应注意电源参数的选择,确保符合所需的应用场景。
    - 针对复杂应用,如双端口解决方案,应考虑外接UPD350,并合理配置SPI接口,以便更好地管理多个端口的电源分配。

    兼容性和支持


    - UPD301A与外部UPD350通过SPI接口连接,形成双端口解决方案。
    - 厂商提供详尽的技术文档和支持服务,包括固件更新和硬件配置指导。

    常见问题与解决方案


    - 问题1:如何选择合适的电源传输功率配置文件?
    - 解决方案:根据具体应用需求,利用引脚配置选择适合的功率配置文件,如15W/27W/45W/60W。

    - 问题2:如何实现双端口解决方案?
    - 解决方案:通过连接UPD301A和外部UPD350,使用SPI接口进行通信,确保两个端口的电源管理同步进行。

    总结和推荐


    综合评估
    UPD301A凭借其预编程的固件、丰富的配置选项和集成的模拟组件,在USB Type-C™ Power Delivery领域表现出色。它不仅减少了BoM(物料清单)和设计空间,还大大简化了客户开发过程。
    推荐
    鉴于UPD301A的强大功能和广泛应用领域,我们强烈推荐这一产品用于各种需要高效电源传输的应用场景。无论是单独的源应用还是双端口解决方案,UPD301A都能提供可靠的电源管理和便捷的开发体验。

UPD301A-I/KYX参数

参数
通用封装 VQFN-40-EP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

UPD301A-I/KYX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UPD301A-I/KYX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY UPD301A-I/KYX UPD301A-I/KYX数据手册

UPD301A-I/KYX封装设计

查看详情并下载
Symbol
Footprint
3D Model
