USB4624-1080HN

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed 4 Port Hub Controller USB 2.0 3.3V Tray 48-Pin SQFN EP
供应商型号: USB4624-1080HN-ND
供应商: Digi-Key
标准整包数: 260

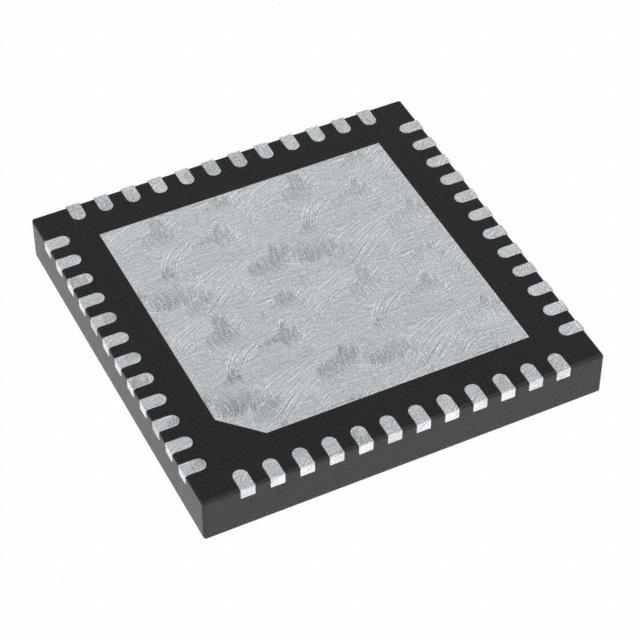

MICROCHIP TECHNOLOGY 其他接口芯片 USB4624-1080HN

USB4624-1080HN概述


    产品简介


    USB4624 USB 2.0 HSIC高速四端口集线器控制器是一款由Microchip公司设计的低功耗多功能USB 2.0集线器控制器。它包含四个下游端口,并支持高速互联芯片(High-Speed Inter-Chip, HSIC)协议,适用于嵌入式系统。该控制器全面符合USB 2.0规范,具备USB 2.0链路电源管理附加条款、HSIC USB电气规范1.0等标准。它能够连接到上游端口作为全速集线器或全速/高速集线器。

    技术参数


    - 端口支持: 4个下游端口,2个HSIC下游端口,1个可选的HSIC或USB 2.0上游端口
    - 电池充电支持: 符合USB-IF电池充电规范1.2版本,支持专用充电端口(DCP)、充电下游端口(CDP)和标准下游端口(SDP)
    - 兼容设备: 支持苹果设备充电
    - 电源支持: 可选择VBUS、VBAT、3.3V供电,或双源供电(VBAT + 1.8V, 3.3V + 1.8V)
    - 环境温度范围: 商用温度范围(0°C至70°C),工业温度范围(-40°C至85°C)
    - 尺寸和封装: 48引脚(7x7mm)SQFN封装,符合RoHS标准
    - 其他特性: 集成了所有必需的USB端口电阻,包括端点信号的系列终止和上拉/下拉电阻

    产品特点和优势


    - 高度灵活的连接方式: 支持HSIC高速互联,可通过FlexConnect功能交换上下行端口,使得控制更灵活
    - 强大的端口映射和配置能力: 可通过PortMap和PortSwap功能对端口进行重新排序和禁用,适应多种平台设计需求
    - 增强的电源管理: 具备低功耗操作,支持逐端口或整体电源控制
    - 全面集成的信号增强功能: 包括PHYBoost和VariSense,提高信号完整性和接收灵敏度

    应用案例和使用建议


    应用案例:
    - 该控制器广泛应用于LCD显示器和电视、多功能USB外围设备、个人电脑主板、机顶盒、DVD播放器、打印机和扫描仪等领域。
    - 在便携式集线器箱和移动PC底座等便携设备中也表现出色。
    使用建议:
    - 在集成过程中,需要特别注意电源配置以确保最佳性能。例如,在低功耗模式下,确保正确的电源供应方式以避免不必要的能耗。
    - 在系统设计中,使用PortMap和PortSwap功能可以帮助优化端口分配,提高系统灵活性。

    兼容性和支持


    - 兼容性: USB4624与多种USB设备和外围设备兼容。其端口可以连接各种USB设备,包括支持电池充电功能的设备。
    - 技术支持: Microchip提供详尽的技术文档和支持服务。用户可以通过电子邮件或官方网站获取最新数据表和技术支持。

    常见问题与解决方案


    - 问题1: 端口无法识别USB设备
    - 解决方法: 检查电源连接,确认电源配置正确。如果使用USB 2.0设备,则检查端口是否设置为USB 2.0模式而非HSIC模式。

    - 问题2: 设备连接不稳定
    - 解决方法: 使用PHYBoost功能调整信号驱动强度,或者检查线路布局以确保USB差分信号没有干扰。

    总结和推荐



    总结

    :
    USB4624是一款高性能且低功耗的USB 2.0 HSIC高速四端口集线器控制器,具有广泛的适用性和强大的功能。它在嵌入式系统中的表现尤为突出,能显著提升系统的性能和灵活性。
    推荐:
    对于需要高性能USB集线器的应用,尤其是嵌入式系统和便携设备,强烈推荐使用USB4624。其优秀的电源管理和灵活的配置选项使其成为此类应用的理想选择。

USB4624-1080HN参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB4624-1080HN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB4624-1080HN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB4624-1080HN USB4624-1080HN数据手册

USB4624-1080HN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ $ 4.1496 ¥ 34.727
库存: 0
起订量: 260 增量: 1
交货地:
最小起订量为:260
合计: ¥ 0
直接购买
加入购物车
