USB2412-DZK

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 2.0, 28针
供应商型号: USB2412-DZK
供应商: 云汉优选
标准整包数: 50
MICROCHIP TECHNOLOGY 其他接口芯片 USB2412-DZK

USB2412-DZK概述


    产品简介


    SMSC USB2412 是一款低功耗、单事务转换器(STT)的两口 USB 2.0 高速集线器控制器集成电路,专为嵌入式 USB 应用设计。该芯片支持下游端口上的低速、全速和高速(若作为高速集线器运行)设备。USB2412 主要应用于汽车/家庭音频系统、电缆/DSL 调制解调器、嵌入式系统、游戏机、移动 PC 等众多领域,提供高集成度和高性能的 USB 连接解决方案。

    技术参数


    - 供电方式:支持单一外部 3.3V 电源供应,内置调节器提供 1.2V 内核电压。
    - 时钟支持:内部晶体振荡器驱动或外部 24MHz 时钟输入。
    - ESD 保护:所有 USB 引脚支持高达 4kV 的静电放电保护。
    - 工作模式:支持自供电操作。

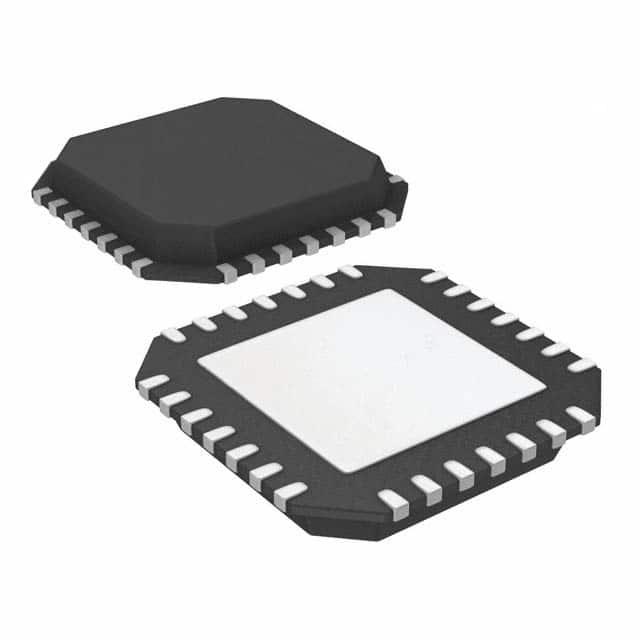

    - 封装:28 引脚 QFN(5x5 mm)无铅、符合 RoHS 标准。
    - 工作温度范围:商业级:0°C 至 +70°C。

    产品特点和优势


    1. 高性能且低功耗:集成了 USB 终端和上下拉电阻,减少外部组件需求。
    2. 易用性:无需外部配置选项或组件,具有内置默认配置。
    3. 小尺寸封装:28 引脚 QFN 封装适合紧凑型设计。
    4. 成本优化:适合低成本、最小化 BOM(物料清单)的设计。
    5. 兼容性广泛:适用于多种设备如打印机、扫描仪、服务器面板、车载娱乐系统等。

    应用案例和使用建议


    应用案例:
    1. 家用音响系统:通过 USB2412 扩展接口连接外设,例如外部存储设备或多媒体播放器。
    2. 嵌入式系统:用于工业自动化或医疗设备中的多端口 USB 集线器。
    使用建议:
    - 在需要扩展 USB 端口的场景中,USB2412 可通过简化电路设计减少开发时间和成本。
    - 对于便携式设备,应注意电源管理以优化能效。

    兼容性和支持


    - 兼容性:支持 USB 2.0 规范,兼容多种 USB 设备。
    - 支持服务:用户可访问 SMSC 官网获取最新规格及技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 上电后无法检测到下游设备 | 检查 VBUSDET 配置是否正确,确保上游电源已启用。 |
    | 下游过电流报警 | 检查过电流监控模块,调整外接电流监控设置。 |

    总结和推荐


    SMSC USB2412 是一款性能卓越、成本低廉的两口 USB 2.0 集线器控制器。其强大的集成能力和广泛的适用范围使其成为嵌入式系统和消费电子的理想选择。对于需要灵活扩展 USB 接口的应用场景,推荐选用此产品。
    推荐指数:★★★★★

USB2412-DZK参数

参数
长*宽*高 5mm*5mm*850μm
通用封装 QFN-28
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB2412-DZK厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2412-DZK数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2412-DZK USB2412-DZK数据手册

USB2412-DZK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.5
100+ ¥ 11.4
150+ ¥ 11.2
库存: 50
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 575
