首页  >  产品百科  >  UPD350B-I/Q8X

UPD350B-I/Q8X

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 3.0, 28针
供应商型号: 1877739
供应商: 海外现货
标准整包数: 7
MICROCHIP TECHNOLOGY 其他接口芯片 UPD350B-I/Q8X

UPD350B-I/Q8X概述

    高质量文章:Microchip UPD350 USB Type-C Power Delivery 3.0端口控制器技术手册

    产品简介


    Microchip Technology Inc.推出的UPD350是一款高度集成的小型封装USB Type-C电源传输(PD)端口控制器。这款芯片设计旨在符合USB Type-C电缆和连接器规范及USB PD 3.0规范。UPD350不仅适用于个人电脑、智能手机、平板电脑等消费类电子设备,还广泛应用于工业和汽车电子领域。

    技术参数


    - 产品型号:UPD350-A、UPD350-B、UPD350-C、UPD350-D
    - 封装类型:28-QFN(4.0mm x 4.0mm)
    - 温度范围:商业级(0°C至+70°C)、工业级(-40°C至+85°C)、车规级AEC-Q100等级3(-40°C至+85°C)
    - 通信接口:I2C/SPI(仅UPD350-A和UPD350-C支持I2C,UPD350-B和UPD350-D支持SPI)
    - 电源管理:集成1.8V电压调节器,可选择两个外部3.3V电源(VBUS和主电源)

    产品特点和优势


    - 集成模拟离散组件:包含VCONN FETs(具有Rp/Rd切换)、死电池Rd终端、过电流条件下的可编程电流感测、过电压条件下的电压感测等功能。
    - 内置电源开关:提供死电池支持,自动在VBUS和主+3.3V之间切换。
    - USB PD MAC:符合USB PD规范3.0版本,支持4B/5B编码解码、BMC编码解码等功能。
    - USB Type-C电缆检测逻辑:自动电缆附件与方向检测,支持调试模式和音频适配器模式。

    应用案例和使用建议


    - 应用场景:笔记本电脑、桌面PC、智能手机、平板电脑、显示器、扩展坞、高清电视、打印机、汽车断路盒、多端口充电器。
    - 使用建议:根据应用场景选择合适的供电模式和通信接口。例如,在智能家居系统中使用时,可以考虑将其与Microchip的MCU或USB智能集线器一起使用,以实现更复杂的功能需求。

    兼容性和支持


    - 兼容性:支持Microchip的MCU/SoC或USB Hub,提供I2C/SPI接口。
    - 厂商支持:Microchip提供全面的技术文档和售后服务,可以通过官方网站获取最新版本的技术手册和更新信息。

    常见问题与解决方案


    1. 问题:如何选择正确的供电模式?
    - 解决方案:根据具体的应用场景和功耗需求选择合适的供电模式。可以参考技术手册中的配置指南。

    2. 问题:如何进行故障排除?
    - 解决方案:查阅技术手册中的故障排除部分,或者联系Microchip技术支持部门寻求帮助。

    总结和推荐


    总体而言,UPD350是一款高度集成、小型封装且功能强大的USB Type-C电源传输控制器,适用于多种电子设备。其丰富的功能和高度的集成度使得它在市场上具备显著的竞争优势。鉴于其广泛的适用性和可靠的支持服务,我们强烈推荐该产品给所有需要USB Type-C PD解决方案的设计工程师和制造商。

UPD350B-I/Q8X参数

参数

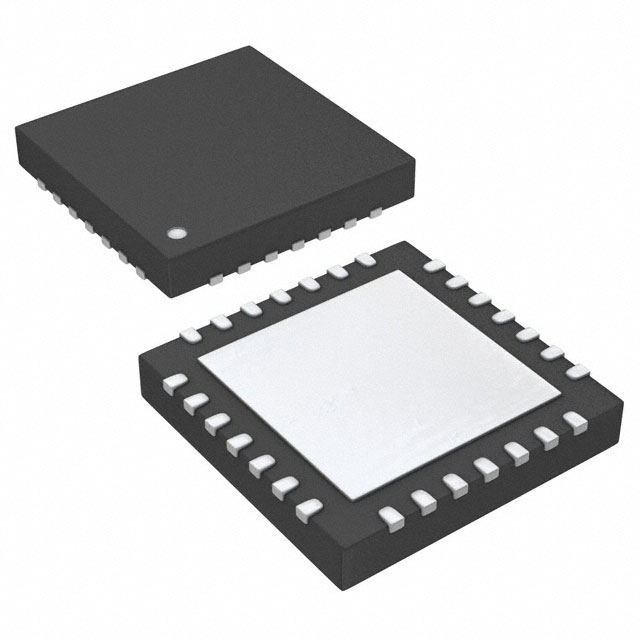

长*宽*高 4mm*4mm*850μm
通用封装 QFN-28
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

UPD350B-I/Q8X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

UPD350B-I/Q8X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY UPD350B-I/Q8X UPD350B-I/Q8X数据手册

UPD350B-I/Q8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ ¥ 15.5875
126+ ¥ 14.9568
245+ ¥ 14.6584
库存: 56
起订量: 14 增量: 0
交货地:
最小起订量为:7
合计: ¥ 109.11
