首页  >  产品百科  >  USB2514-HZH

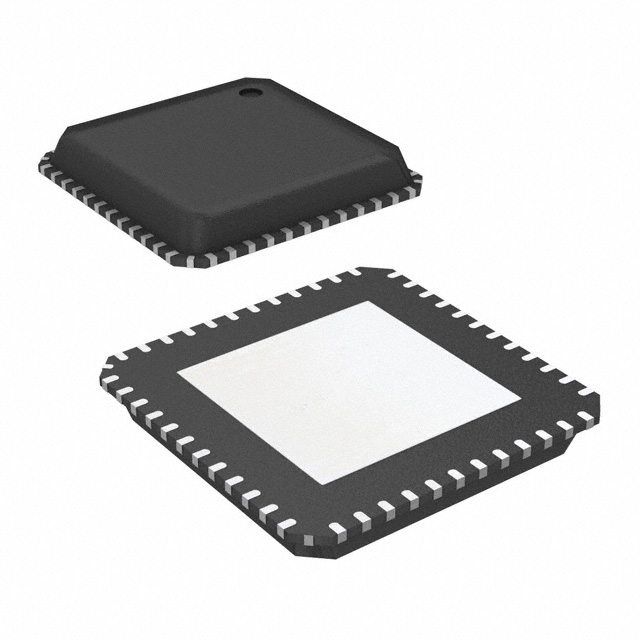

USB2514-HZH

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed Hub Controller USB 2.0 3.3V Tray 48-Pin VQFN EP
供应商型号: USB2514-HZH
供应商: Master
标准整包数: 10
MICROCHIP TECHNOLOGY 其他接口芯片 USB2514-HZH

USB2514-HZH概述

    SMSC USB251x Hub Family 技术手册

    产品简介


    SMSC USB251x Hub 家族是一系列低功耗、OEM 可配置的多事务转换器(MTT)USB 集线器控制器集成电路产品。这些产品旨在为嵌入式 USB 解决方案提供全面的支持。该家族包括几种不同端口数的产品:USB2512/12A/12B、USB2513/13B、USB2514/14B 和 USB2517。每种型号根据编号中的 "x" 表示可用的下游端口数量。这些集线器控制器支持低速、全速和高速(如果作为高速集线器运行)设备的所有启用的下游端口。

    技术参数


    基本规格
    - USB版本: USB 2.0 Hi-Speed
    - 供电方式: 自供电或总线供电
    - 端口数: 2、3、4 或 7
    - 工作温度范围:
    - 商业级: 0°C 至 85°C
    - 工业级: -40°C 至 85°C
    电气特性
    - 供电电压: 单个外部 3.3V 供应源,内部调节器提供 1.2V 或 1.8V 内核电压
    - 晶振/谐振器驱动: 内置 24MHz 晶振驱动器,陶瓷谐振器,或 24/48MHz 外部时钟输入
    - 静电保护: 4 千伏 HBM JESD22-A114F 标准
    其他特性
    - 兼容标准: 全面符合 USB 2.0 规范
    - 配置选项: 可通过单个串行 I2C EEPROM 或 SMBus 从属端口进行增强型 OEM 配置
    封装类型
    - 36 引脚 QFN (6x6 mm): 商业级 (0°C 至 70°C),工业级 (-40°C 至 85°C)
    - 48 引脚 QFN (7x7 mm): 商业级 (0°C 至 70°C),工业级 (-40°C 至 85°C)
    - 64 引脚 QFN (9x9 mm): 商业级 (0°C 至 70°C),工业级 (-40°C 至 85°C)

    产品特点和优势


    特点
    - 高性能、低功耗、小尺寸的集线器控制器
    - 支持多种传输类型:低速、全速、高速
    - 可编程端口映射和禁用序列
    - 灵活的 USB 差分对引脚位置
    - 自动调整 USB 信号驱动强度以恢复信号完整性
    优势
    - 易于设计和实施
    - 高度可配置性以适应不同应用需求
    - 良好的温度和静电保护性能

    应用案例和使用建议


    应用案例
    - LCD 显示器和电视
    - 多功能 USB 外设
    - PC 主板
    - 数字电视顶盒、DVD 播放机、DVR/PVR
    - 打印机和扫描仪
    - 便携式集线器箱
    - 移动 PC 接口
    使用建议
    - 在高负载环境下,确保良好的散热以保持最佳性能。
    - 使用高质量的电源适配器,以防止电压波动导致设备不稳定。
    - 在低温环境中使用时,注意保持适当的环境温度,避免因温度过低而影响性能。

    兼容性和支持


    兼容性
    - 与各种 USB 设备兼容,支持低速、全速和高速设备。
    - 支持自供电或总线供电操作模式。
    支持
    - SMSC 提供详细的技术文档和客户支持。
    - 可通过访问 SMSC 官方网站获取最新的规格和技术支持信息。

    常见问题与解决方案


    常见问题
    - 设备无法正常工作。
    - 电源不稳定导致设备异常。
    解决方案
    - 确认所有连接正确无误,特别是 USB 连接线。
    - 检查电源适配器是否稳定,如有需要更换。

    总结和推荐



    总结


    - SMSC USB251x Hub 家族以其高性能、低功耗和小尺寸受到广泛认可。该系列产品全面符合 USB 2.0 规范,适用于多种嵌入式 USB 应用场合。
    推荐
    - 基于其广泛的适用性和可靠性,强烈推荐使用 SMSC USB251x Hub 家族产品。无论是对成本敏感的商业应用还是对环境要求严格的工业应用,它都是一个理想的选择。

USB2514-HZH参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB2514-HZH厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2514-HZH数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2514-HZH USB2514-HZH数据手册

USB2514-HZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.577 ¥ 38.7672
30+ $ 4.3382 ¥ 36.0703
库存: 260
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 387.67
