USB5734-I/MR

产品分类: 其他接口芯片
产品描述: 微芯 USB 控制器, 支持USB 3.0, 64针
供应商型号: 8938316
供应商: 海外现货
标准整包数: 1

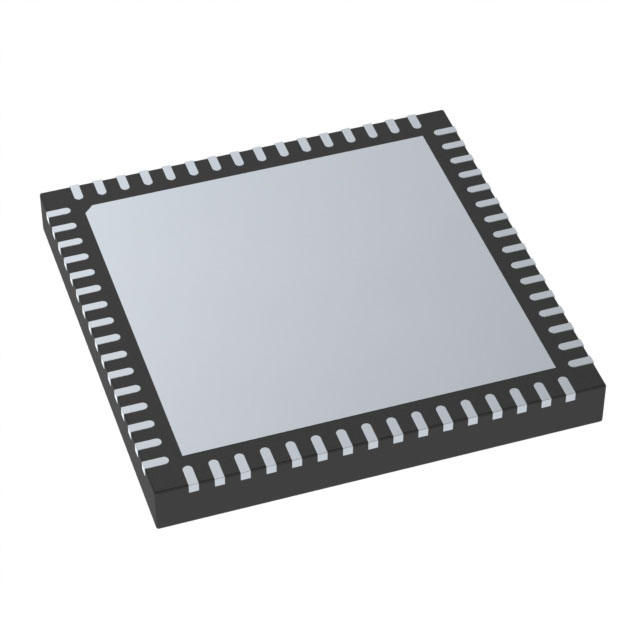

MICROCHIP TECHNOLOGY 其他接口芯片 USB5734-I/MR

USB5734-I/MR概述

    # Microchip USB5734 4-Port USB Hub Feature Controller

    1. 产品简介


    Microchip Technology Inc. 的 USB5734 是一款高效能的四端口 USB 集线器控制器芯片,专为嵌入式 USB 应用设计。它集成了多个高速接口,支持 USB 3.2 Gen 1(5 Gbps)、USB 2.0(480 Mbps)、全速(12 Mbps)及低速(1.5 Mbps)。USB5734 不仅符合最新的 USB 规范标准,还通过了 USB 实施者论坛(USB-IF)的认证,确保了设备的稳定性和兼容性。该产品适用于多种场景,如独立 USB 集线器、笔记本扩展坞、PC 主板、显示器扩展坞以及多功能 USB 3.2 Gen 1 外设。

    2. 技术参数


    以下是 USB5734 的关键技术参数:
    - USB 端口配置:4 个下游端口(可配置为上游端口之一),支持 USB 3.2 Gen 1 和 USB 2.0 协议。
    - 供电与充电:支持 USB-IF 电池充电规范(BC1.2),兼容 DCP、CDP、SDP 等充电模式。
    - 接口支持:集成 I²C、UART、SPI 和 GPIO 桥接功能,方便外部设备的控制和配置。
    - 电源管理:支持 USB 链路电源管理(LPM),提升功耗效率。
    - 数据完整性:支持 PHYBoost 和 VariSense 技术,优化信号完整性并适应复杂的系统环境。
    - 封装与环境:采用 64 引脚(9 x 9 mm)VQFN 封装,符合 RoHS 标准;工业级和商业级温度范围分别为 -40°C 至 +85°C 和 0°C 至 +70°C。
    - 存储容量:内置 8 KB RAM 和 64 KB ROM,可通过 OTP 或 SPI 编程实现灵活配置。

    3. 产品特点和优势


    3.1 独特功能
    - FlexConnect 技术:一个下游端口可重新配置为上游端口,使主控设备能够控制集线器上的其他设备。
    - PortSwap 功能:支持 USB 差分对引脚位置的编程灵活性,减少 PCB 设计复杂度。
    - PHYBoost 和 VariSense:增强信号驱动强度和接收灵敏度,提升抗干扰能力。
    3.2 市场竞争力
    - 兼容主流操作系统(Windows、macOS 和 Linux),简化开发流程。
    - 低功耗设计和优化的热管理能力,延长设备使用寿命。
    - 支持广泛的应用场景,覆盖从消费电子到专业领域的多设备需求。

    4. 应用案例和使用建议


    4.1 应用案例
    - 笔记本扩展坞:通过 USB5734 提供多设备连接能力,满足外接显示器、键盘、鼠标等功能。
    - 多功能一体机:在办公设备中提供丰富的 USB 接口以连接打印机、扫描仪等外围设备。
    - 数据中心和服务器:利用其低功耗特性,适配高性能计算环境。
    4.2 使用建议
    - 在高密度布线环境中,结合 PortSwap 技术优化 PCB 走线布局。
    - 结合 PHYBoost 和 VariSense 技术处理复杂信道或长距离传输问题。
    - 配置外部 SPI ROM 或 OTP ROM 以实现更复杂的定制化功能。

    5. 兼容性和支持


    USB5734 与多种主流电子元器件具有良好的兼容性,尤其是 Microchip 家族内的其他设备。此外,Microchip 提供详尽的技术文档和支持服务,包括:
    - 官方网站下载最新版数据手册和技术更新。
    - 在线技术支持团队(docerrors@microchip.com)解答用户疑问。
    - 全球范围内本地销售办事处的支持网络。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 上游端口未正常工作 | 检查 FlexConnect 配置状态 |
    | USB 接口信号质量差 | 调整 PHYBoost 参数 |
    | 充电功能无法启动 | 验证是否正确设置充电协议 |
    | 温度过高导致设备异常 | 检查散热设计或降低负载功率 |

    7. 总结和推荐


    USB5734 是一款面向未来需求的高效 USB 集线器控制器,其强大的兼容性、出色的性能表现以及多样化的应用场景使其成为市场中的佼佼者。我们强烈推荐此产品用于需要多端口高速数据传输和充电功能的场景。无论是工业控制还是消费电子领域,USB5734 都是理想的选择。如果您正在寻找可靠的 USB 解决方案,Microchip USB5734 是一个值得信赖的产品。

USB5734-I/MR参数

参数
长*宽*高 9mm*9mm*880μm
通用封装 SQFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

USB5734-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB5734-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB5734-I/MR USB5734-I/MR数据手册

USB5734-I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
