USB5537B-6080AKZE

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed/Super Speed Hub Controller USB 2.0/USB 3.0 1.25V/3.3V Tray 72-Pin QFN EP
供应商型号: USB5537B-6080AKZE
供应商: 云汉优选
标准整包数: 168

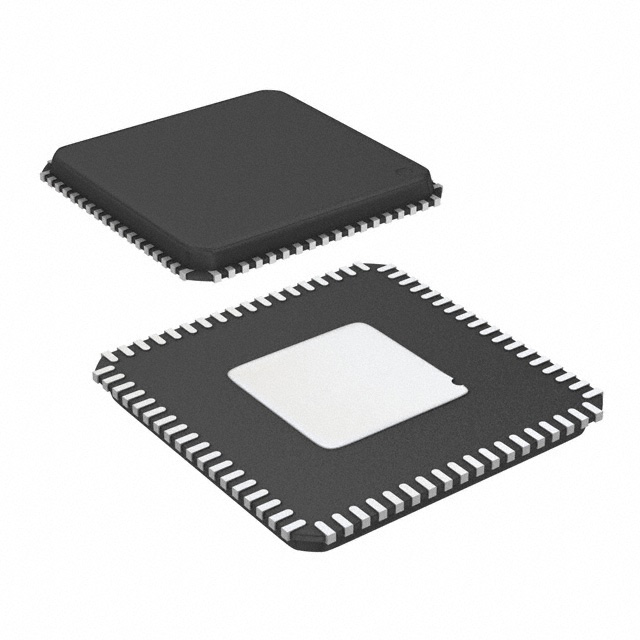

MICROCHIP TECHNOLOGY 其他接口芯片 USB5537B-6080AKZE

USB5537B-6080AKZE概述

    USB5537B 7-Port SS/HS USB Hub Controller

    1. 产品简介


    USB5537B是一款全速超高速(SuperSpeed)和高速(Hi-Speed)的USB集线器控制器。该控制器完全符合USB 3.0标准,具有低功耗和可配置特性。它能够支持5 Gbps的超高速信号传输,同时还能处理480 Mbps的高速信号、12 Mbps的全速信号以及1.5 Mbps的低速信号。因此,USB5537B为用户提供了一个广泛适用的USB接口解决方案,适用于多种电子设备连接需求。

    2. 技术参数


    - 通信速度:支持5 Gbps的超高速(SS)、480 Mbps的高速(HS)、12 Mbps的全速(FS)以及1.5 Mbps的低速(LS)信号传输。
    - 电源电压:3.3 V
    - 工作电流:低功耗设计
    - 供电方式:通过USB端口供电
    - 端口数量:共7个端口,其中4个为USB 3.0端口,3个为USB 2.0端口
    - 内置电阻:集成所有USB端口所需的系列终止电阻及上拉下拉电阻
    - 电源控制:支持每个端口独立的电池充电控制
    - 过流检测:支持每个端口独立的过流检测
    - 驱动强度:支持四种可编程驱动强度设置

    3. 产品特点和优势


    USB5537B具备多种独特的功能和优势,使其在市场上具有较强的竞争力:
    - 多TRAK™技术:每个端口都有一个专用事务转换器(TT),确保全速数据传输的一致性。
    - 支持USB 2.0与3.0信号共存:4个USB 3.0端口与3个USB 2.0端口共存,且USB 3.0信号不会受到USB 2.0信号的影响。
    - 智能充电管理:支持USB充电规范的多个版本,并能模拟各种充电器行为,如苹果便携式产品充电器。
    - 低功耗与热管理:优化设计以实现低功耗和低热耗散。
    - 多功能配置选项:支持一次性可编程(OTP)、SPI-ROM、SMBus配置。

    4. 应用案例和使用建议


    USB5537B广泛应用于各种电子设备中,例如笔记本电脑扩展坞、外置硬盘、显示器和打印机等。这些应用场合通常需要高数据传输速率以及可靠的充电能力。为了更好地利用USB5537B的功能,用户应该根据实际应用场景选择合适的端口配置,并合理设置过流保护参数。

    5. 兼容性和支持


    - 软件支持:兼容Microsoft Windows 7、Vista、XP,Mac OS X 10.4+,Linux等多种操作系统。
    - 硬件兼容性:支持USB 2.0和3.0协议。
    - 技术支持:厂商提供全面的技术文档和开发支持,包括配置指南、应用笔记和技术更新等。

    6. 常见问题与解决方案


    1. Q: 如何设置过流检测?
    - A: 可通过内部默认设置或使用OTP ROM、SPI-ROM、SMBus进行自定义配置。
    2. Q: 如何进行充电配置?
    - A: 可通过USB充电规范(如USB 1.2 Charging Downstream Port, Dedicated Charging Port等)配置各端口的充电功能。
    3. Q: 如何提高信号完整性?
    - A: 使用PHYBoost功能可调整信号驱动强度,改善信号完整性。

    7. 总结和推荐


    综上所述,USB5537B是一款高性能的USB集线器控制器,具备广泛的适用性和强大的功能。其低功耗设计和丰富的配置选项使其非常适合用于构建高性能的USB系统。对于需要高性能USB解决方案的应用场景,我们强烈推荐使用USB5537B。

USB5537B-6080AKZE参数

参数
长*宽*高 10.1mm*10.1mm*950μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

USB5537B-6080AKZE厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB5537B-6080AKZE数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB5537B-6080AKZE USB5537B-6080AKZE数据手册

USB5537B-6080AKZE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
168+ ¥ 46
336+ ¥ 45.2
504+ ¥ 44.8
库存: 504
起订量: 168 增量: 168
交货地:
最小起订量为:168
合计: ¥ 7728
