首页  >  产品百科  >  USB2513BI-AEZG-TR

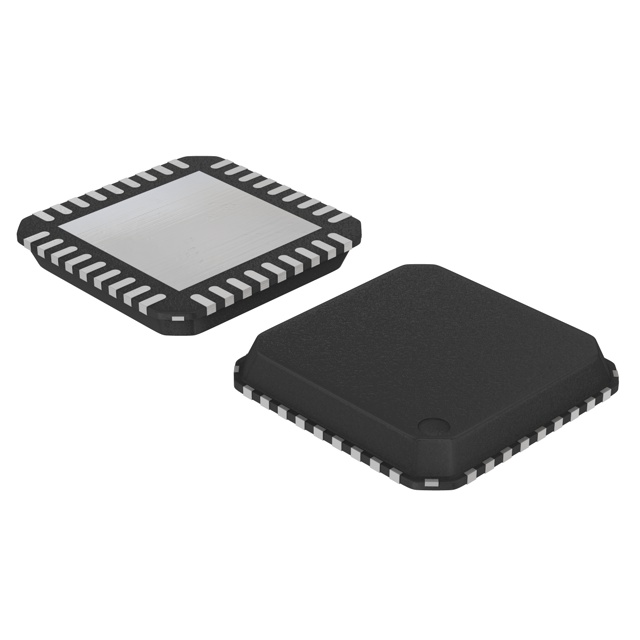

USB2513BI-AEZG-TR

产品分类: 其他接口芯片
产品描述: Low Speed/Full Speed/High Speed USB 2.0 High Speed Hub Controller USB 2.0 3.3V T/R 36-Pin VQFN EP
供应商型号: 2920713
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 USB2513BI-AEZG-TR

USB2513BI-AEZG-TR概述

    USB251xB/xBi USB 2.0 Hi-Speed Hub Controller

    1. 产品简介


    Microchip的USB251xB/xBi集线器是为嵌入式USB解决方案设计的一系列低功耗、可配置的多事务翻译器(MTT)集线器控制器IC产品。其产品编号中的"x"表示可用的下游端口数量,"B"则表示电池充电支持。这些集线器支持所有启用的下游端口上的低速、全速和高速(如果作为高速集线器运行)下游设备。该产品系列提供2到4个下游端口,适用于多种应用场景,如LCD显示器和电视、多功能USB外围设备、主板、机顶盒、DVD播放器、打印机和扫描仪等。

    2. 技术参数


    - 下游端口数:2, 3 或 4
    - USB版本:完全符合USB 2.0规范
    - 电源管理:单个或组合控制每个下游端口的电源
    - 信号驱动:具有4级USB信号驱动强度可调性
    - 环境温度范围:
    - USB251xBi:-40°C 至 +85°C(工业级)
    - USB251xB:0°C 至 +85°C(扩展商用级)

    3. 产品特点和优势


    - 高性能且低功耗:采用专用事务翻译器(TT)技术,确保高速数据传输的稳定性和可靠性。
    - 可配置性强:通过I2C EEPROM或微控制器进行配置,允许用户自定义供应商ID、产品ID、设备ID、信号驱动强度等参数。
    - 灵活的端口映射和禁用序列:能够根据需求重新排序或禁用端口,支持多平台设计。
    - 信号对齐:支持USB信号直接对接连接器,简化PCB设计。
    - 集成度高:内置USB终止电阻和上下拉电阻,无需额外外部元件。

    4. 应用案例和使用建议


    USB251xB/xBi广泛应用于多种设备中,例如LCD显示器、打印机和扫描仪等。建议在设计时合理配置端口,以适应不同的平台需求。对于大规模部署的场合,可利用配置工具对各个端口进行个性化设置,以达到最佳性能。同时,可以结合过电流检测功能,确保电路的安全性和稳定性。

    5. 兼容性和支持


    - 兼容性:USB251xB/xBi产品与USB251x/xi/xA/xAi产品完全脚位兼容,可直接替换,方便用户迁移和升级。
    - 官方支持:Microchip公司提供了详尽的技术文档和支持服务,包括数据手册更新、故障排除指南以及客户支持。

    6. 常见问题与解决方案


    - 问题1:连接不稳定或无法识别设备
    - 解决方案:检查USB线缆和端口是否正常,确保配置正确。
    - 问题2:电源管理不当导致能耗增加
    - 解决方案:根据实际需求调整电源控制策略,使用合理的端口配置。

    7. 总结和推荐


    Microchip的USB251xB/xBi集线器凭借其高集成度、灵活性和强大的兼容性,成为市场上的一款极具竞争力的产品。其多样化的配置选项和出色的性能使其适合广泛的应用场景。总体来说,强烈推荐给需要高效可靠的USB集线器解决方案的用户。无论是家用还是工业应用,USB251xB/xBi都是理想的选择。

USB2513BI-AEZG-TR参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB2513BI-AEZG-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2513BI-AEZG-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2513BI-AEZG-TR USB2513BI-AEZG-TR数据手册

USB2513BI-AEZG-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
