USB3316C-CP-TR

产品分类: 其他接口芯片
产品描述: USB Transceiver 1TR 24-Pin QFN EP T/R
供应商型号: TOM-USB3316C-CP-TR
供应商: 海外现货
标准整包数: 5000

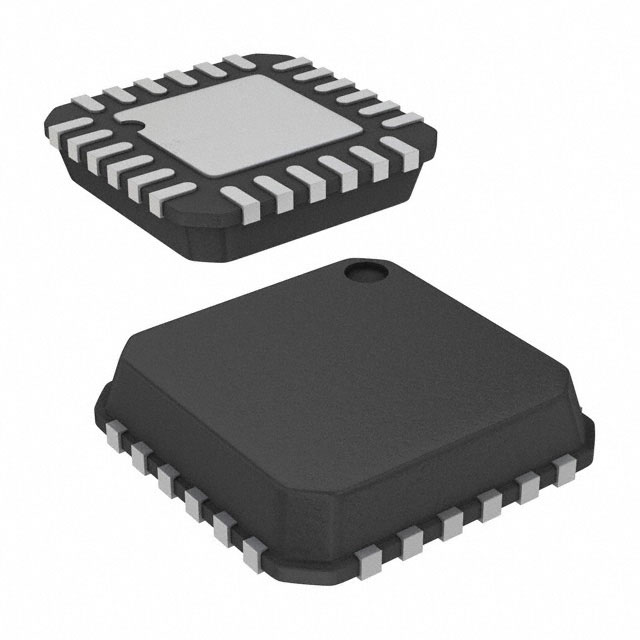

MICROCHIP TECHNOLOGY 其他接口芯片 USB3316C-CP-TR

USB3316C-CP-TR概述

    # 高质量电子元器件产品技术手册文章
    SMSC USB3316 Hi-Speed USB Transceiver技术手册

    1. 产品简介


    SMSC USB3316是一款高性能高速USB收发器(PHY),专为需要高速USB连接的应用而设计,旨在减少电路板面积、功耗和接口引脚数。这款收发器支持多种操作模式,适用于消费电子和工业应用。它特别适合于手机、个人数字助理(PDA)、MP3播放器、GPS导航设备、扫描仪、外部硬盘驱动器、数码相机、媒体播放器、娱乐设备、打印机、机顶盒、视频录制/播放系统、IP电话和视频电话、游戏机、POS终端等多种产品。

    2. 技术参数


    主要规格和特性
    - 符合标准: 完全符合“USB-IF Hi-Speed”规范,兼容USB 2.0标准。
    - 接口: 支持ULPI(UTMI+低引脚数接口)规范。
    - 工作电压: 1.8V I/O电压(±10%)
    - 功率管理: 具备低功耗设计,支持睡眠模式,所有ULPI引脚三态化,进入低功耗状态。
    - 时钟频率: 内置19.2MHz参考时钟,适用于全速、低速和高速USB信号传输。
    - 电源管理: 包含集成的低压差调节器,确保输出稳定,兼容电池供电应用。
    - 工作温度范围: 工业级温度范围,-40°C至+85°C。
    细节规格
    - 内部电平转换器: 内置5V电缆短路保护。
    - 内建低抖动锁相环(PLL): 提供480MHz高速USB运行所需的清洁时钟。
    - 电源输入: 可从3.1V到5.5V范围内的电源供电。
    - 封装选项: 提供24针QFN、25针VFBGA和25针UFBGA封装,所有封装均符合RoHS标准。

    3. 产品特点和优势


    - 高效能设计: 支持USB2.0高速传输标准,最高可达480Mbps。
    - 节能模式: 低电流设计特别适合电池供电应用,可通过睡眠模式降低功耗。
    - 灵活的I/O配置: 可通过编程配置不同的高速、全速和低速通信模式。
    - 高度集成: 包括5V电缆短路保护和内置的PLL,简化了设计复杂度。
    - 宽泛的工作温度范围: 适应工业级应用要求。
    - 兼容性: 支持多个标准和协议,如OTG、USB 2.0标准及充电器检测。
    - 紧凑封装: 提供小尺寸封装选项,适合空间受限的设计。

    4. 应用案例和使用建议


    应用案例
    - 手机: 利用其小巧体积和低功耗特性,可以方便地集成到手机中以提供高速USB数据传输。
    - 便携式音频播放器: 支持音频模式,允许用户将USB连接用于音频信号传输。
    - 平板电脑: 提供充电和数据传输能力,适配各类附件,如键盘、鼠标等。
    使用建议
    - 设计指南: 确保正确的电源和接地连接,避免不必要的电压波动。
    - 信号完整性: 在高速应用中,注意布线长度和层叠结构以保持信号完整性。
    - 低功耗模式: 合理设置超时参数,以确保在低功耗模式下能够快速响应。

    5. 兼容性和支持


    - 兼容性: 支持标准的USB协议和ULPI接口,可与各种USB设备无缝对接。
    - 支持和维护: 用户可以通过联系当地销售办公室获得最新规格书和技术支持。产品由SMSC提供全面的保修服务。

    6. 常见问题与解决方案


    - 问题1: 无法正常识别USB设备。
    - 解决方案: 检查USB连接是否正确且稳固,确保电源供应正常。
    - 问题2: 设备间歇性掉线。
    - 解决方案: 调整USB连接的物理位置,确保线缆不受到挤压或弯曲。

    7. 总结和推荐


    总体评价:
    SMSC USB3316凭借其高效能、低功耗设计以及全面的功能特性,在USB收发器市场中表现出色。它不仅能满足各种应用需求,还能帮助设计师实现更紧凑的设计并减少开发成本。因此,我们强烈推荐将其应用于新的项目设计中。

    总结

    :
    SMSC USB3316作为一款多功能的高速USB收发器,集成了多种实用功能和高可靠性,使其成为许多电子产品中的理想选择。它的低功耗设计和灵活的操作模式使得它能够在不同应用场景下发挥出色表现。如果您正在寻找一款高效可靠的USB解决方案,SMSC USB3316将是您的不二之选。

USB3316C-CP-TR参数

参数
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

USB3316C-CP-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3316C-CP-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3316C-CP-TR USB3316C-CP-TR数据手册

USB3316C-CP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 1.9152 ¥ 16.2217
库存: 0
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
